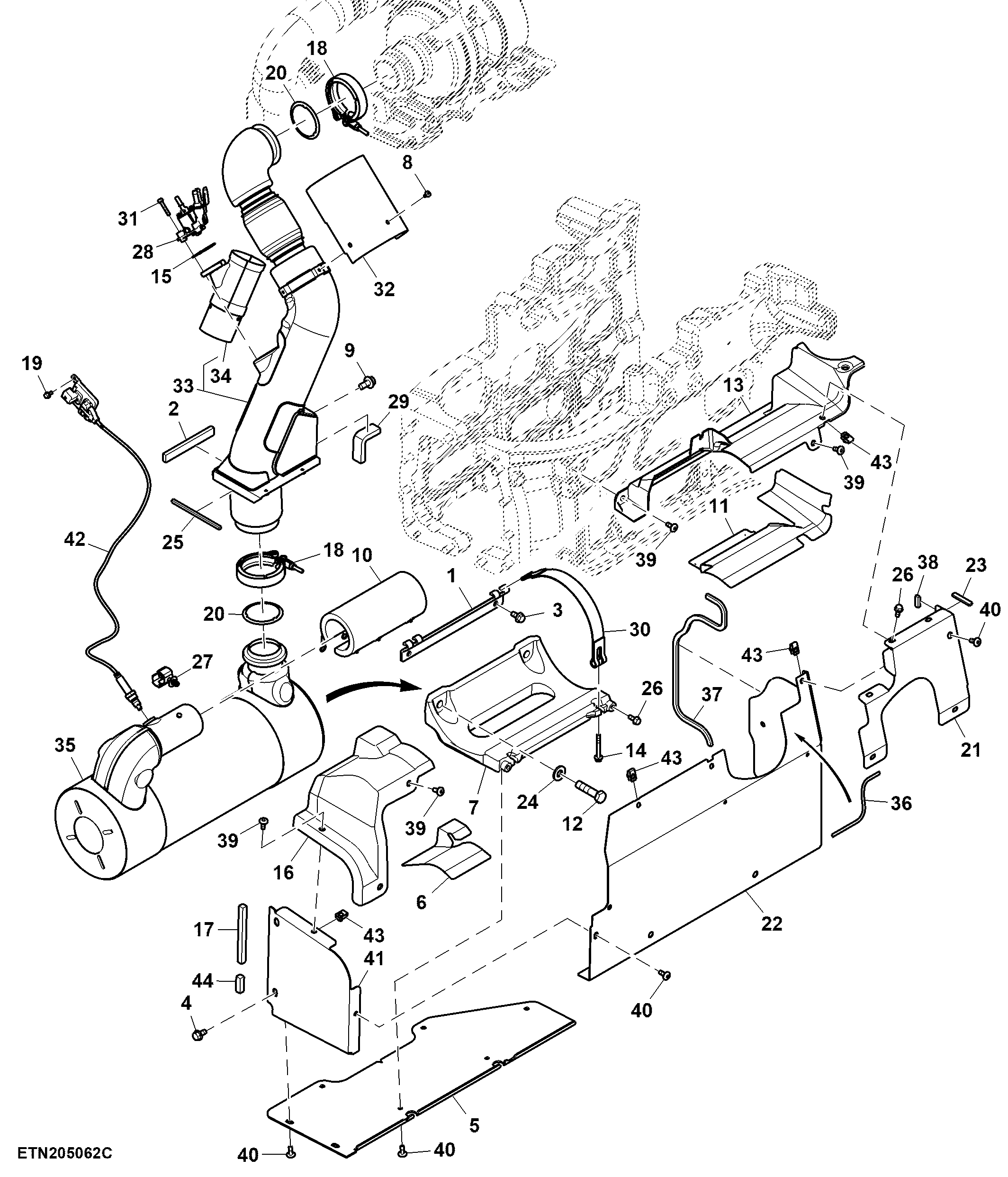

Catalytic Muffler, Side Exhaust, OOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU30971	1	Bracket	SCR Strap
2	SU41567	1	Isolator	Midframe to Decomp Flange
3	19M7784	2	Screw	M10 X 20
4	TCU24263	2	Cap Screw	-
5	SU29071	1	Heat Shield	SCR Bottom Plate
6	SU41669	1	Heat Shield	SCR
7	SU33292	1	Support	SCR Craddle
8	19M8851	3	Screw	M6 X 12
9	19M7788	2	Screw	M12 X 25
10	SJ20482	1	Insulator	SCR Outlet
11	SU44204	1	Heat Shield	Side Exhaust
12	19M7417	2	Cap Screw	M16 X 65
13	SU40701	1	Cover	SCR
14	19M7801	2	Screw	M8 X 60
15	RE556879	1	Gasket	-
16	SU35308	1	Cover	Rear SCR
17	SU41446	1	Isolator	LGTH = 151mm, SCR Rear Shield
18	RE289839	2	Clamp	-
19	19M7774	2	Screw	M6 X 12
20	R534036	2	Gasket	V-Band Clamp
21	SU44388	1	Cover	Side Exhaust
22	SJ23442	1	Heat Shield	SCR
23	-	1	Part 23	Front Decomp Flange CTL 55 mm, MF SU41444
24	24M7241	2	Washer	17 X 34 X 4 mm
25	SU41428	1	Isolator	LGTH = 150 mm, Rear Decomp Flange
26	19M7866	3	Screw	M8 X 20
27	SU55960	1	Clamp	-
28	RE560468	1	DEF Dosing Injector	-
29	SU44394	1	Isolator	LGTH = 100 mm, Decomp Bracket to Midframe
30	SJ18422	2	Strap	-
31	R537624	3	Bolt	-
32	SU38645	1	Heat Shield	Upper Pipe
33	SJ32240	1	Exhaust Pipe	-
34	RE570711	1	Tube	Inner Module
35	RE572059	1	Converter	-
36	SU45859	1	Seal	SCR Shielding
37	SU45858	1	Seal	LGTH = 626 mm
38	SU45857	2	Seal	Mid frame to Side Shield
39	SU43772	8	Screw	-
40	SU43773	11	Screw	-
41	SJ24765	1	Shield	Rear SCR
42	DZ110621	1	Chemical Sensor	SUB FOR RE552182
43	M84971	6	Nut	-
44	-	1	Part 44	SCR Bottom CTL 40 mm, MF SU41446

Catalytic Muffler, Side Exhaust, OOS
