Открытый узел

Loader Attachment, FT4

Loader Attachment, FT4

Loader Attachment, FT4

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

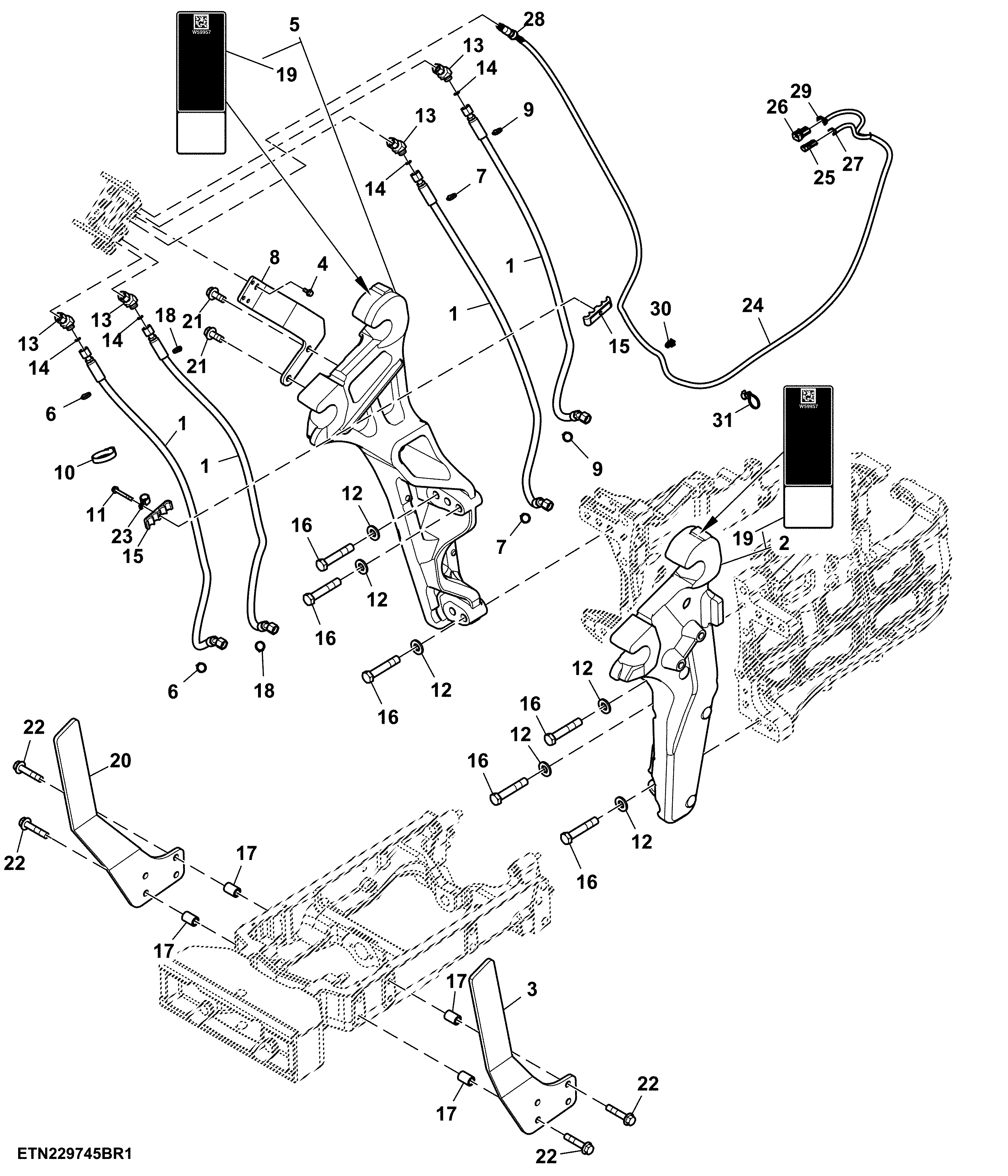

Loader Attachment, FT4

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	PXX10116	4	Hydraulic Hose	LGTH = 1235 mm
2	AXX11705	1	Frame	SUB FOR PXX11495; LH
3	PXX10229	1	Plate	LH
4	19M7866	4	Screw	M8 X 20
5	AXX11658	1	Frame	SUB FOR PXX11494; RH
6	R155996	2	Tie Band	-
7	R155998	2	Tie Band	-
8	W60243	1	Bracket	Multi Coupler
9	R155997	2	Tie Band	-
10	N189220	1	Tie Band	-
11	19M7802	1	Screw	M8 X 65
12	24M7242	10	Washer	21.400 X 42 X 5 mm
13	38H1603	4	Elbow Fitting	-
14	T77857	4	O-Ring	-
15	W40934	2	Clamp	-
16	19M9413	10	Cap Screw	M20 X 110
17	W56621	8	Spacer	-
18	R44302	2	Tie Band	-
19	W59957	2	Label	Mounting Frame
20	PXX10230	1	Plate	RH
21	19M7793	2	Screw	M16 X 40
22	19M7827	8	Screw	M16 X 80
23	AH78237	1	Clamp	-
24	AXX11805	1	Wiring Harness	Loader Coupler to Joystick
25	57M7985	1	Electrical Connector Assy	XL423M
25	R104919	2	Elec. Connector Terminal	Cavity 1, 2
25	57M7258	2	Elec. Connector Seal	Cavity 1, 2
26	57M7263	1	Elec. Connector Housing	XL312M
26	57M7258	4	Elec. Connector Seal	Cavity 1, 2, 4, 5
26	R104919	4	Elec. Connector Terminal	Cavity 1, 2, 4, 5
27	57M7289	1	Elec.Connect Locking Device	-
28	DC215224	1	Electrical Connector Assy	ORDER AXX12508
28	57M7546	4	Elec. Connector Terminal	Cavity 1, 2, 3, 5
29	57M7291	1	Electrical Connector Assy	-
30	AH225364	1	Clip	-
31	L210203	1	Clip	-
