Открытый узел

Front Three Point Hitch

Front Three Point Hitch

Front Three Point Hitch

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

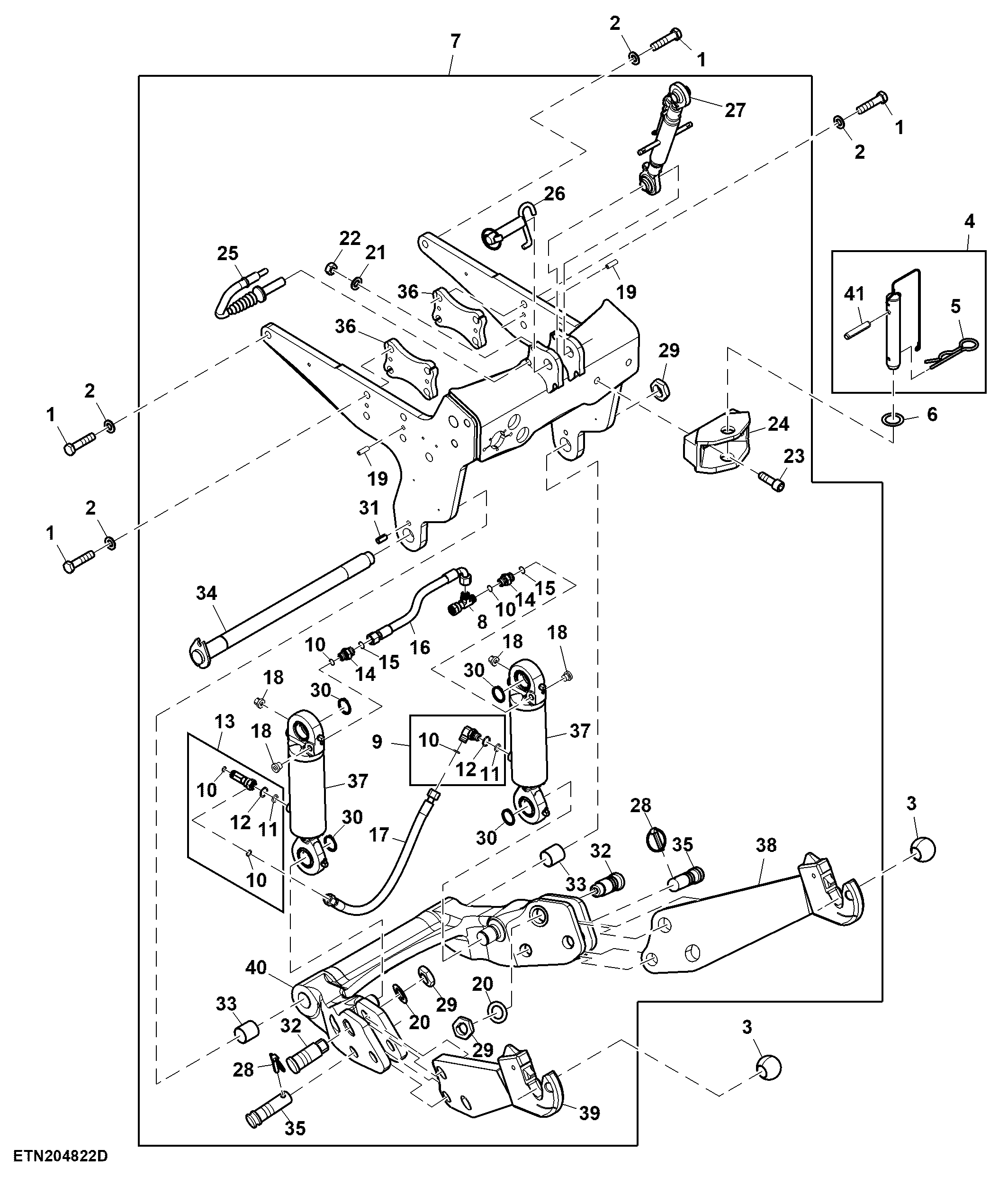

Front Three Point Hitch

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7719	10	Cap Screw	M16 X 70
2	24M7338	10	Washer	17 X 30 X 3 mm
3	L35138	2	Ball	-
4	LVA19368	1	Pin	-
5	L12491	1	Spring Locking Pin	-
6	LVU23000	1	Isolator	-
7	SJ38811	1	Front 3-Point Hitch	-
8	SJ19970	1	Tee Fitting	-
9	AL167639	1	Elbow Fitting	-
10	T77613	5	O-Ring	-
11	L62893	2	O-Ring	-
12	L62894	2	Seal	-
13	AL167637	1	Tee Fitting	-
14	38H5037	2	Adapter Fitting	-
15	51M7042	2	O-Ring	13.300 X 2.200 mm
16	SJ26792	1	Hydraulic Hose	LGTH = 300 mm
17	SJ19972	1	Hydraulic Hose	LGTH = 450 mm
18	SU35835	4	Plug	-
19	SU35815	4	Pin	-
20	24H1486	2	Washer	1-7/32" X 2" X 0.060"
21	24M7053	2	Washer	17 X 30 X 3 mm
22	14M7276	2	Nut	M16
23	19M8208	2	Screw	M16 X 50
24	R216966	1	Hook	-
25	SJ15942	1	Pin	-
26	RE216965	1	Pin Fastener	-
27	SJ15943	1	Center Link	-
28	AL14540	2	Quick Lock Pin	-
29	R216975	3	Nut	-
30	40M7046	4	Snap Ring	-
31	SU28905	1	Pin	-
32	R216970	2	Pin Fastener	-
33	R216974	2	Bearing	-
34	SU35814	1	Shaft	Front Hitch
35	R216968	2	Pin Fastener	-
36	SU35775	2	Spacer	-
37	SJ26789	2	Hydraulic Cylinder	-
38	SJ19967	1	Lift Arm	LH
39	SJ19968	1	Lift Arm	RH
40	SJ26788	1	Frame	Front Hitch Lower Link
41	34M7274	1	Spring Pin	10 X 50 mm
