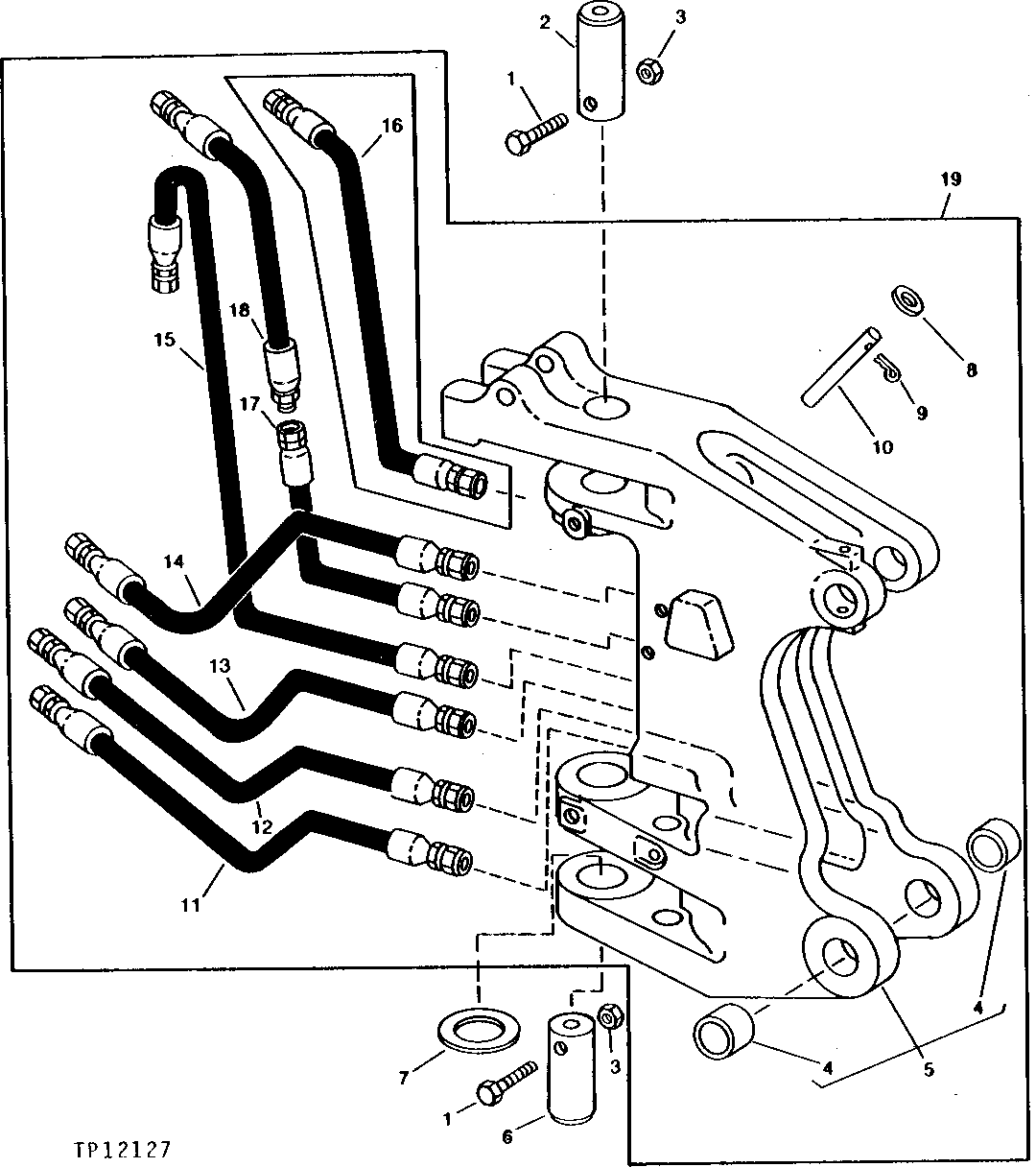

SWING FRAME AND PINS [03C18]

SWING FRAME AND PINS [03C18]

SWING FRAME AND PINS [03C18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SWING FRAME AND PINS [03C18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7882	2	Screw	M16 X 170
2	T78795	1	PIN FASTENER	(SUB FOR T70634)
3	14M7328	2	Lock Nut	M16
4	T67202	2	BUSHING	(SUB T77348)
4	T77348	2	BUSHING	-
5	-	1	Part 6	( AT75625, NO LONGER AVAILABLE) (MARKED T77070) (SUB AT75943)
5	AT75943	1	FRAME	(MARKED T77070) (SUB AT76178)
5	AT114667	1	FRAME	(MARKED T118840) (SUB FOR AT76175, MARKED T77495 AND AT84896, MARKED T82677)
6	T67203	1	PIN	-
7	T67205	1	THRUST WASHER	-
8	24M7028	1	Washer	10.500 X 20 X 2 MM
9	11M7021	1	Cotter Pin	4 X 25 MM
10	T77497	1	PIN FASTENER	-
11	AT76160	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 290 MM (50-3/4") X 1-1/16", (SUB AT77842) BUCKET ROD
11	AT77842	1	HYDRAULIC HOSE	1-1/16" X 1 290 MM (50-3/4") X 1-1/16", (SUB FOR AT73391) BUCKET ROD
12	AT77851	1	HYDRAULIC HOSE	1-1/16" X 1 290 MM (50-3/4") X 1-1/16", (SUB FOR AT73399) CROWD HEAD
12	AT76160	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 290 MM (50-3/4") X 1-1/16", (SUB AT77851) CROWD HEAD
13	AT77843	1	HYDRAULIC HOSE	1-1/16" X 1 360 MM (53-1/2") X 1-1/16", (SUB FOR AT73392) CROWD ROD
13	AT76161	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 360 MM (53-1/2") X 1-1/16", (SUB AT77843) CROWD ROD
14	AT76161	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 360 MM (53-1/2") X 1-1/16", (SUB FOR AT73400) BUCKET HEAD
14	AT77852	1	HYDRAULIC HOSE	1-1/16" X 1 360 MM (53-1/2") X 1-1/16", (SUB AT77852) BUCKET HEAD
15	AT76166	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 800 MM (110-1/4") X 1-1/16", (SUB FOR AT73398) BOOM ROD
15	AT77850	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 800 MM (110-1/4") X 1-1/16", (SUB AT77850) BOOM ROD
16	AT77849	1	HYDRAULIC HOSE	1-3/16" X 3 080 MM (121-1/4") X 1-3/16" BOOM HEAD, (SUB FOR AT73397)
16	AT76165	1	HYDRAULIC HOSE	1-3/16" X 3 080 MM (121-1/4") X 1-3/16" BOOM HEAD, (SUB AT80795 AND AT80797)
17	AT80795	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 360 MM (53-1/2") X 1-3/16", UPPER VALVE PORT
18	AT80797	1	HYDRAULIC HOSE - FABRICATE	1-3/16" X 1 740 MM (68-1/2") X 1-3/16", BOOM HEAD
19	AT76178	1	KIT	-
