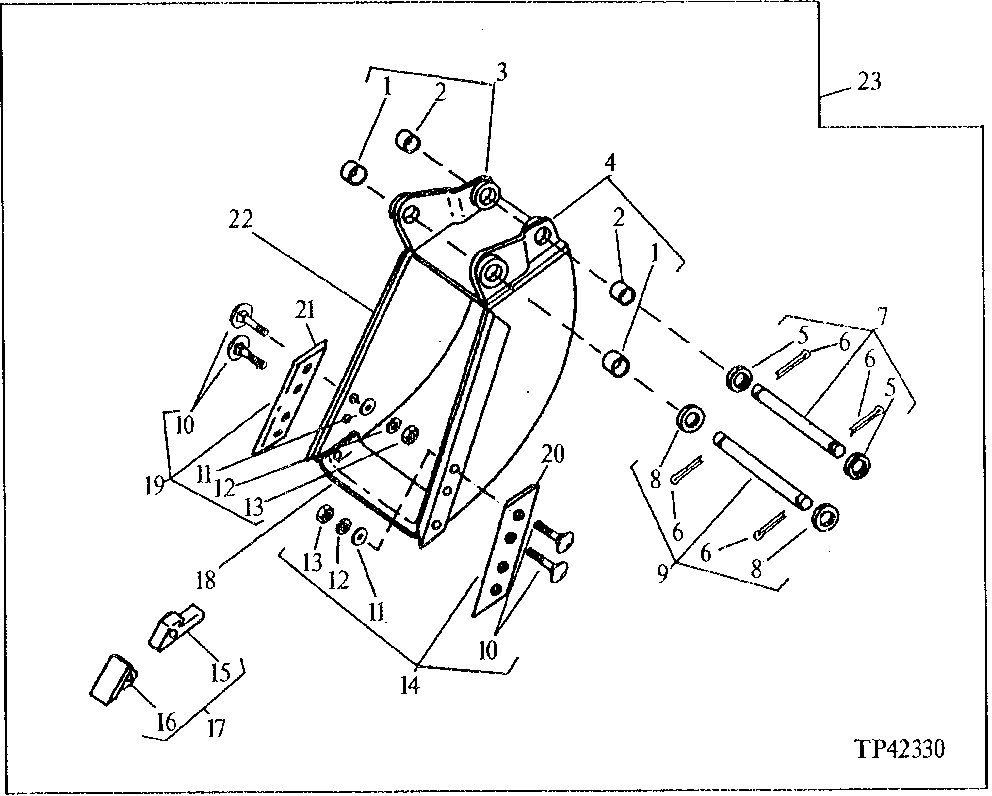

STANDARD BUCKETS (305 MM AND 406 MM (12" AND 16") [03B10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U10481	2	BUSHING	-
2	U11121	2	BUSHING	-
3	AU13425	1	PLATE	-
4	AU13424	1	PLATE	-
5	U11649	2	WASHER	-
6	11H221	4	COTTER PIN	-
7	AU13550	1	PIN FASTENER	-
8	U11650	2	WASHER	-
9	AU13551	1	PIN FASTENER	-
10	03H1439	6	Bolt	1/2" X 1-3/4"
11	24H1162	6	Washer	17/32" X 1-1/4" X 0.060"
12	12H301	6	Lock Washer	1/2"
13	14H826	6	Nut	1/2"
14	-	1	Part 14	R.H. ( AU12224 NO LONGER AVAILABLE)
15	U14436	3	SHANK	-
16	U14437	3	POINT	-
17	-	3	Part 17	(SUB U14436 ALONG WITH U14437) ( AU12534 NO LONGER AVAILABLE, ORDER INDIVIDUAL PARTS)
18	U15995	1	CUTTING EDGE	(FOR 305 MM (12") BUCKET)
18	U16079	1	CUTTING EDGE	(FOR 406 MM (16") BUCKET)
19	-	1	Part 20	L.H. ( AU12225 NO LONGER AVAILABLE)
20	U13952	1	CUTTING EDGE	R.H.
21	U13953	1	CUTTING EDGE	L.H.
22	-	1	Part 23	(SUB AT83702 OR AT83703)
23	BU10614	1	BACKHOE BUCKET	305 MM (12") (SUB AT83702)
23	BU10618	1	BACKHOE BUCKET	406 MM (16") (SUB AT83703)

STANDARD BUCKETS (305 MM AND 406 MM (12" AND 16") [03B10]
