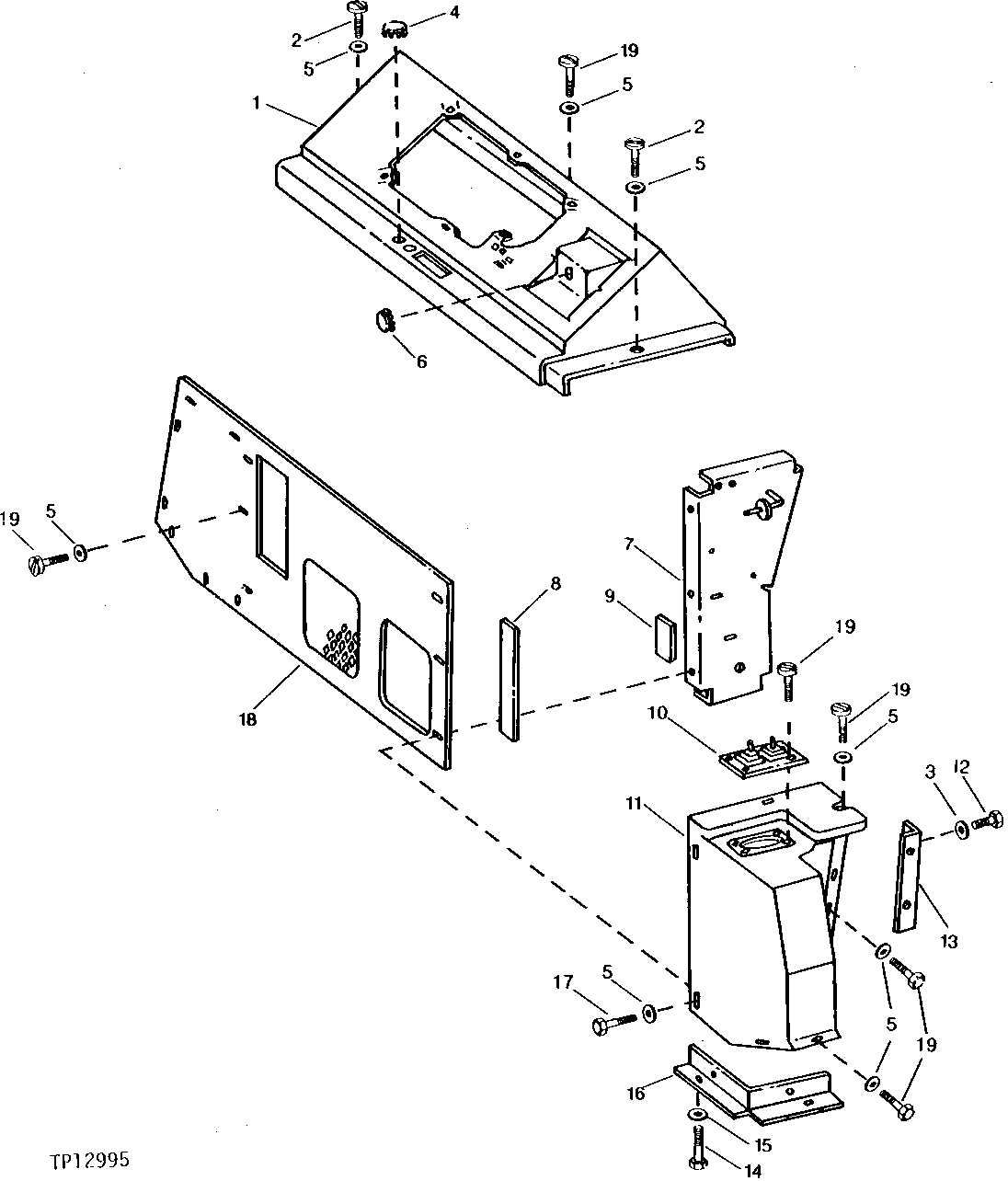

INSTRUMENT PANEL HOUSING (WITHOUT AIR CONDITIONER) [02E15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T69075	1	HOUSING	(SUB FOR R50719, THIS APPLICATION)
2	T77835	2	SELF-LOCKING SCREW	(SUB FOR T76066)
3	24H1287	16	Washer	9/32" X 5/8" X 0.065"
4	R32239	2	Plug	-
5	24H1821	11	Washer	9/32" X 47/64" X 1/16", (SUB FOR R50719, THIS APPLICATION)
6	R32239	1	Plug	WITH CAB
7	AT66168	1	PARTITION	-
8	-	1	Part 8	9 652 MM LONG (38"), (MAKE FROM T66419)
9	-	2	Part 9	50 MM LONG (2") (MAKE FROM T66418)
10	AT66175	1	BOOT	-
11	T69081	1	CONSOLE	-
12	19M6614	2	Cap Screw	M6 X 12
13	AT66673	1	ANGLE	-
14	19M7923	7	Cap Screw	M6 X 12
15	24H753	2	Washer	9/32" X 5/8" X 0.049"
16	AT66176	1	ANGLE	-
17	19M7560	3	Cap Screw	M6 X 16
18	AT75848	1	PANEL	WITH CAB
18	AT75849	1	PANEL	WITHOUT CAB (NOT ILLUSTRATED)
19	T77832	11	Self-Locking Screw	(SUB FOR T76067)

INSTRUMENT PANEL HOUSING (WITHOUT AIR CONDITIONER) [02E15]
