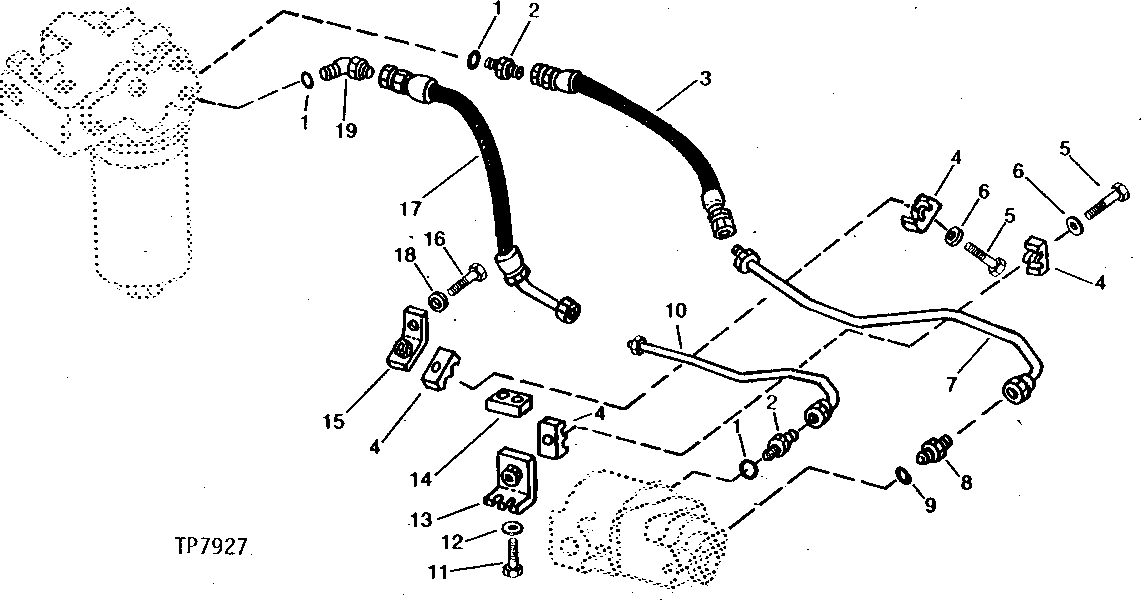

HYDRAULIC PUMP TO OIL FILTER LINES [02I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	3	O-Ring	-
2	T26767	2	Fitting	-
3	AT66978	1	HYDRAULIC HOSE - FABRICATE	515 MM LONG (1-5/16" X 20")
4	T44200	4	CLAMP	-
5	19M7753	2	Cap Screw	M12 X 70
6	T21242	2	Washer	-
7	AT66977	1	LINE	-
8	T26767	1	Fitting	-
9	R29936	1	O-Ring	-
10	AT65507	1	LINE	-
11	19H2633	2	Cap Screw	3/8" X 1-1/2"
12	24M7233	2	WASHER	10.700 X 21 X 2.500 MM
13	AT75558	2	BRACKET	(SUB FOR AT65505, THIS APPLICATION)
14	T68526	1	BAR	-
15	AT65504	1	BRACKET	-
16	19H1833	1	Cap Screw	5/8" X 1-1/4"
17	AT74877	1	HYDRAULIC HOSE - FABRICATE	-
18	U41353	1	Washer	-
19	AU43288	1	ELBOW FITTING	45°

HYDRAULIC PUMP TO OIL FILTER LINES [02I01]
