Открытый узел

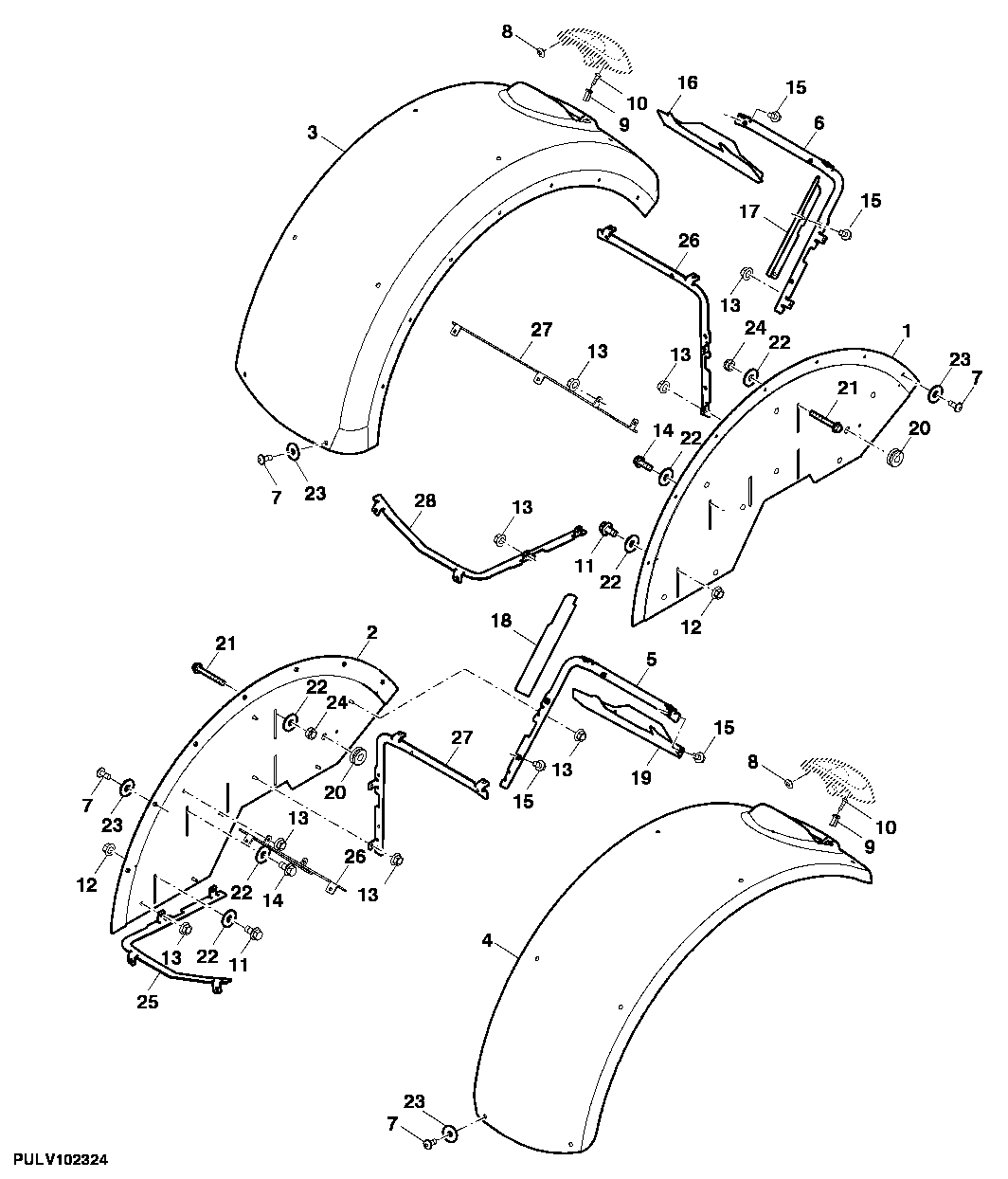

REAR FENDER (LOW PROFILE)

REAR FENDER (LOW PROFILE)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REAR FENDER (LOW PROFILE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ302068	1	Fender	R.H.
2	SJ302067	1	Fender	L.H.
3	SU22625	1	Fender	(SUB FOR SU302066)
4	SU22624	1	Fender	(SUB FOR SU302065)
5	SJ302130	1	Support	-
6	SJ302129	1	Support	-
7	LVU17025	30	Screw	-
8	L152943	4	Grommet	-
9	L151980	4	Lock Nut	-
10	37M7274	4	Screw	-
11	19M7784	2	Screw	M10 X 20
12	14M7296	2	Flange Nut	M10
13	14M7298	16	Flange Nut	M8
14	19M7867	4	Screw	M8 X 25
15	19M7865	8	Screw	M8 X 16
16	SU302138	1	Cover	-
17	SU302136	1	Cover	-
18	SU302135	1	Cover	-
19	SU302137	1	Cover	-
20	R62356	2	Grommet	-
21	19M7810	4	Screw	M10 X 80
22	24M7178	10	Washer	10.500 X 30 X 2.500 mm
23	R67694	30	Washer	-
24	14M7167	4	Lock Nut	M10
25	SJ302241	1	Support	-
26	SJ10983	2	Support	-
27	SJ10984	2	Support	-
28	SJ302229	1	Support	-
