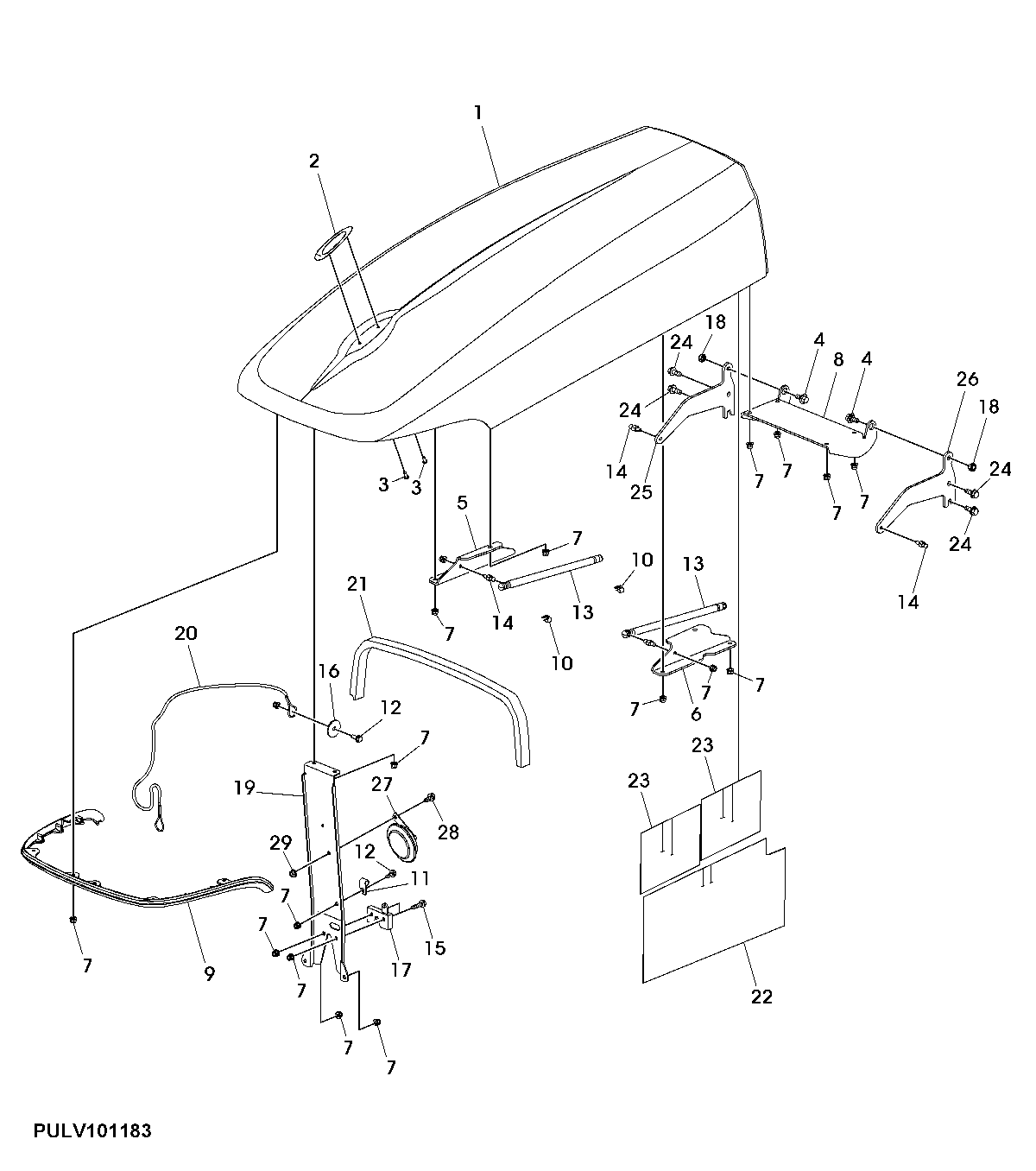

HOOD AND HOOD SUPPORT, DELUXE OPEN OPERATOR'S STATION

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R252673	1	Hood	LOW PROFILE
2	R169906	1	Device	-
3	37M7181	2	Screw	-
4	R124180	2	Bolt	-
5	R224036	1	Bracket	R.H.
6	R198912	1	Bracket	L.H.
7	14M7396	26	Lock Nut	M8
8	R210921	1	Hinge	-
9	R204684	1	Flange	-
10	R227001	3	Clip	-
11	H75541	1	Clamp	-
12	19M7866	2	Screw	M8 X 20
13	RE262720	2	Gas Operated Cylinder	-
14	L78979	4	Ball Stud	-
15	19M7897	2	Screw	M8 X 35
16	24H1314	1	Washer	13/32" X 1-3/4" X 7/64"
17	RE206779	1	Latch	-
18	14M7167	2	Lock Nut	M10
19	R242014	1	Bracket	-
20	SJ293993	1	Cable	-
21	R256650	1	Seal	LOW
22	R237992	1	Seal	-
23	R239152	2	Seal	-
24	19M7785	4	Screw	M10 X 25
25	R241102	1	Bracket	-
26	R241101	1	Bracket	-
27	AL203265	1	Horn	SUB FOR AL114614
28	19M7865	1	Screw	M8 X 16
29	14M7298	1	Flange Nut	M8

HOOD AND HOOD SUPPORT, DELUXE OPEN OPERATOR'S STATION
