Открытый узел

HYDRAULIC BRAKE LINE, CAB

HYDRAULIC BRAKE LINE, CAB

HYDRAULIC BRAKE LINE, CAB

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

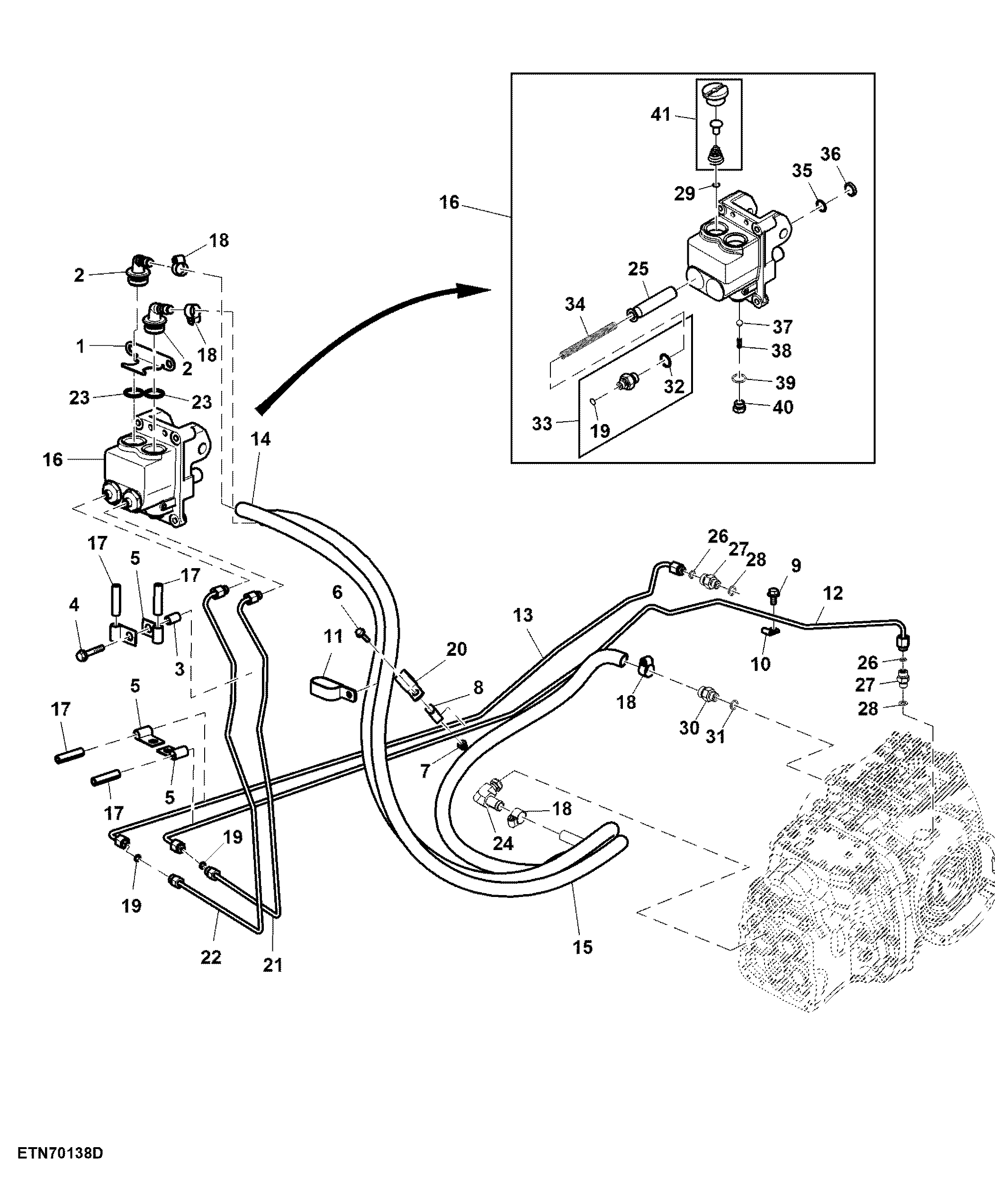

HYDRAULIC BRAKE LINE, CAB

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R109302	1	Retainer	-
2	L56974	2	Hose Fitting	-
3	28H3419	1	Spacer	0.364" X 0.540" X 1-3/4"
4	19M7803	1	Screw	M8 X 70
5	AH107416	4	Clip	-
6	19M7863	1	Screw	M6 X 25
7	14M7397	1	Lock Nut	M6
8	H112910	1	Clamp	-
9	19M7865	1	Screw	M8 X 16
10	H22660	1	Clip	-
11	R50454	1	Clamp	-
12	SJ10146	1	Oil Tube	LH, FOR RE285838
13	RE285837	1	Oil Line	RH
14	R243233	1	Hydraulic Hose	Return
15	R263858	1	Hydraulic Hose	Supply
16	RE230251	1	Valve Spool	-
17	-	4	Part 17	CTL 51 mm, MF TY22501
18	AR21837	4	Clamp	-
19	T77814	4	O-Ring	-
20	R114103	1	Clamp	-
21	RE280948	1	Oil Line	LH
22	RE280947	1	Oil Line	RH
23	A4730R	2	O-Ring	-
24	SJ290929	1	Elbow Fitting	-
25	L64359	2	Piston	-
26	T77857	2	O-Ring	-
27	38H5003	2	Adapter Fitting	-
28	51M7043	2	O-Ring	15.300 X 2.200 mm
29	R26906	2	O-Ring	-
30	SU290135	1	Fitting	-
31	51M7041	1	O-Ring	11.300 X 2.200 mm
32	U12547	2	O-Ring	-
33	RE223501	2	Fitting Kit	-
34	L62883	2	Compression Spring	-
35	T22101	2	Seal	-
36	R495R	2	O-Ring	-
37	D2361R	2	Ball	-
38	T21816	2	Compression Spring	-
39	R26375	2	O-Ring	-
40	R39112	2	Fitting	-
41	AL70242	2	Pneumatic Control Valve	-
