Открытый узел

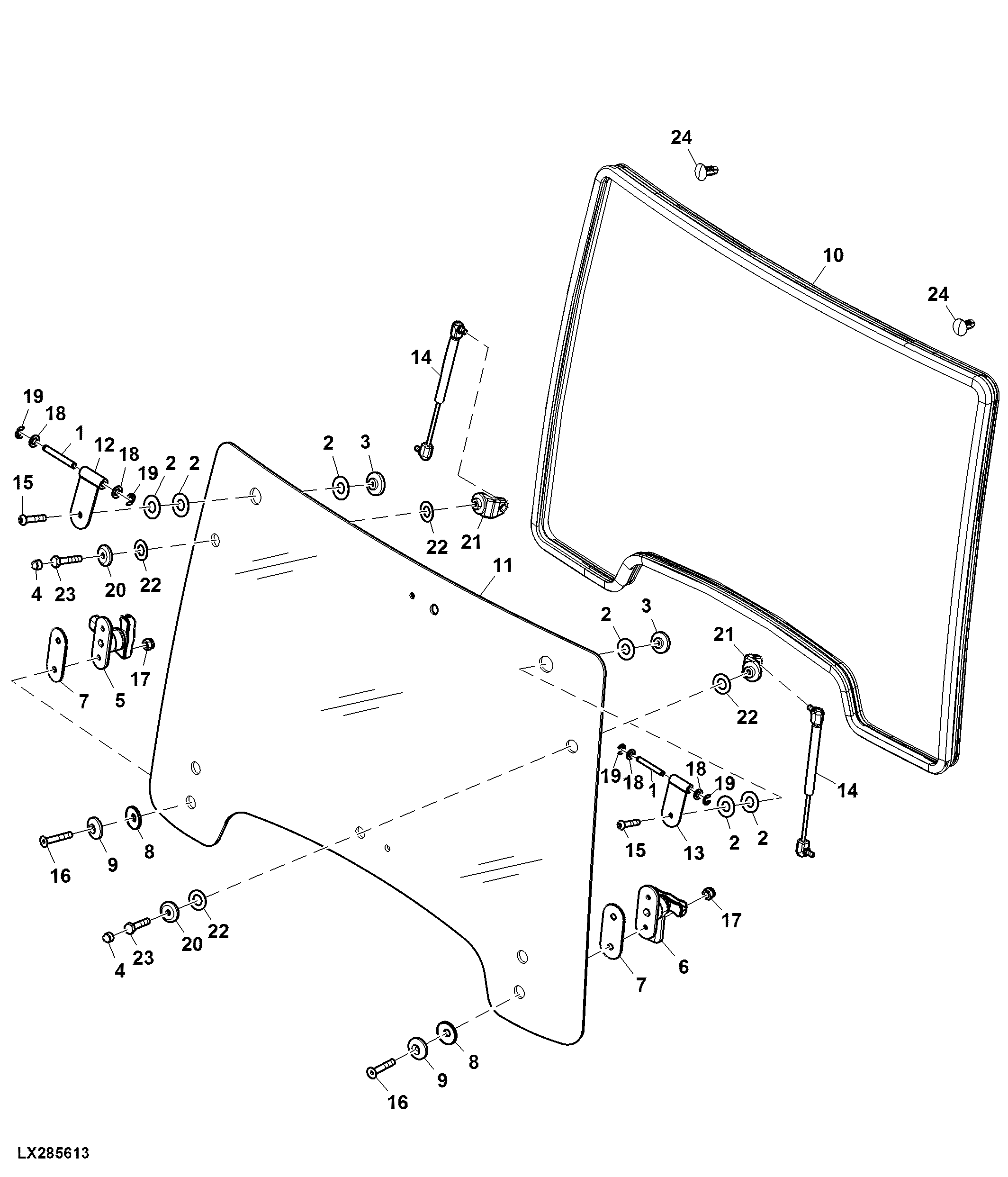

Windshield, Tiltable, W/ 1000 mm Wide Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER206748	2	Pin	-
2	ER206768	6	Washer	-
3	ER207158	2	Bushing	-
4	ER201337	2	Cap	-
5	ER410188	1	Handle	RH
6	ER410189	1	Handle	LH
7	ER410191	2	Gasket	-
8	ER410192	4	Gasket	-
9	ER410193	4	Holder	-
10	ER449209	1	Gasket	LGTH = 3002 mm
11	ER449208	1	Windowpane	-
12	ER410184	1	Hinge	-
13	ER410181	1	Hinge	-
14	ER422697	2	Gas Operated Cylinder	-
15	ER020472	2	Bolt	M8 X 18
16	ER020504	4	Bolt	M8 X 30
17	14M7166	4	Lock Nut	M8
18	24M7095	4	Washer	8.400 X 15 X 1.600 mm
19	40M7040	4	Snap Ring	-
20	ER201339	2	Washer	-
21	ER386112	2	Fitting	-
22	ER386137	4	Washer	-
23	19M7139	2	Cap Screw	M8 X 20, M8 X 20
24	ER451314	2	Plug	-

Windshield, Tiltable, W/ 1000 mm Wide Cab

Нет текстового описания
