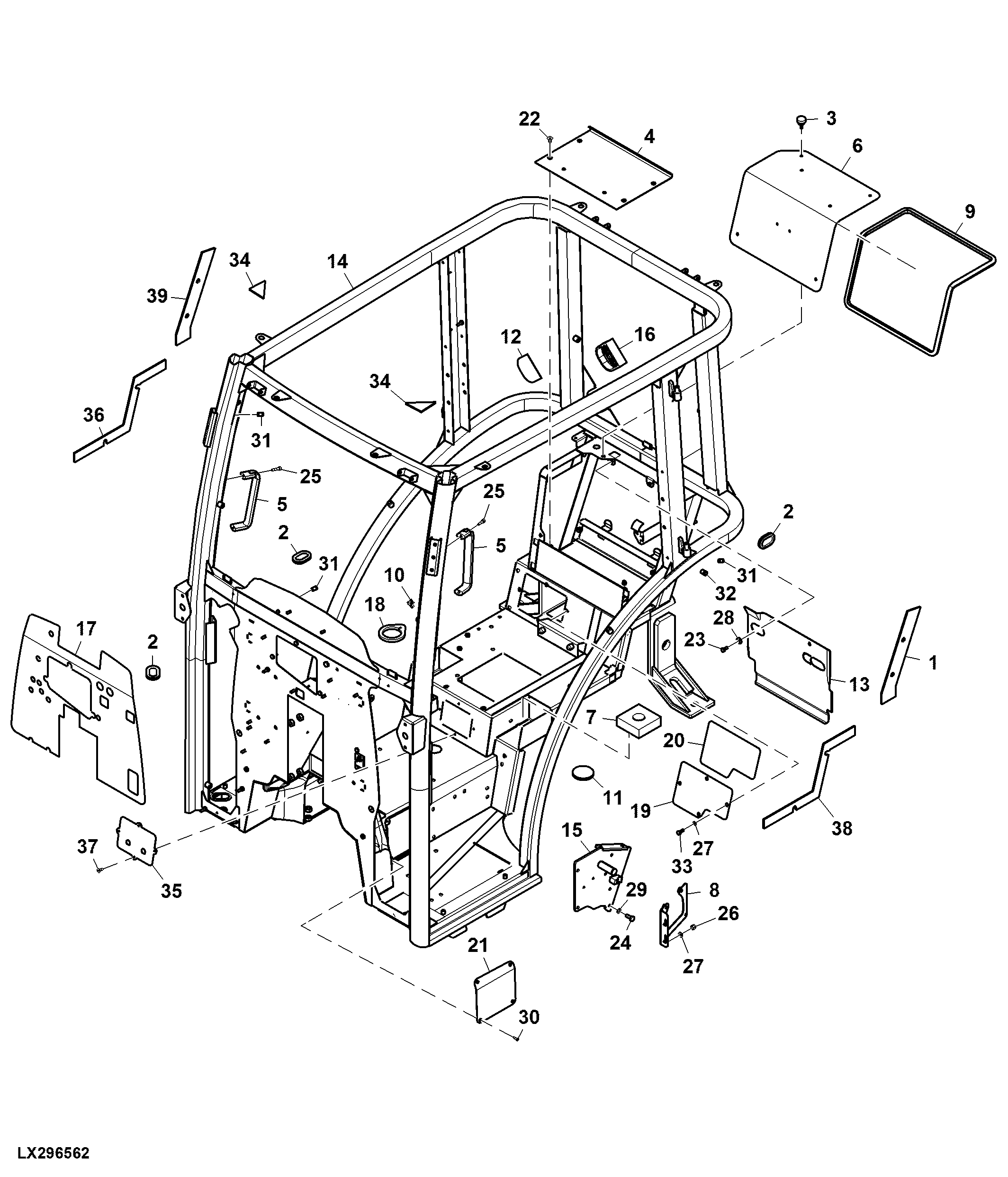

Cab Frame, 1000 mm ( - x09159)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER463336	1	Gasket	LH
2	ER193710	3	Gasket	-
3	ER121955	4	Knob	-
4	ER357558	1	Cover	-
5	ER358322	2	Handle	-
6	ER445327	1	Bracket	-
7	ER430894	1	Gasket	-
8	ER359757	1	Bracket	-
9	ER445328	1	Gasket	-
10	ER386438	1	Clamp	-
11	ER387529	1	Grommet	-
12	ER387940	2	Cover	-
13	ER394556	1	Cover	-
14	ER445313	1	Cab Frame	-
15	ER410169	1	Support	-
16	ER423854	2	Grommet	-
17	ER445288	1	Panel	-
18	ER434776	1	Gasket	-
19	ER445331	1	Bracket	-
20	ER445332	1	Gasket	-
21	ER438400	1	Cover	-
22	ER020488	4	Screw	M8 X 14
23	ER020746	2	Screw	M6 X 16
24	ER020778	3	Screw	M8 X 20
25	ER021375	4	Screw	M6 X 25
26	14M7165	2	Lock Nut	M6
27	ER023066	6	Washer	-
28	ER023067	2	Washer	-
29	ER023122	3	Washer	-
30	ER192661	4	Screw	-
31	ER208891	12	Rivet	-
32	ER357264	14	Rivet	-
33	ER420746	4	Screw	-
34	ER441644	2	Gasket	-
35	ER461234	1	Bracket	-
36	ER463333	1	Gasket	RH
37	ER020485	4	Screw	M6 X 16
38	ER463334	1	Gasket	LH
39	ER463335	1	Gasket	RH
