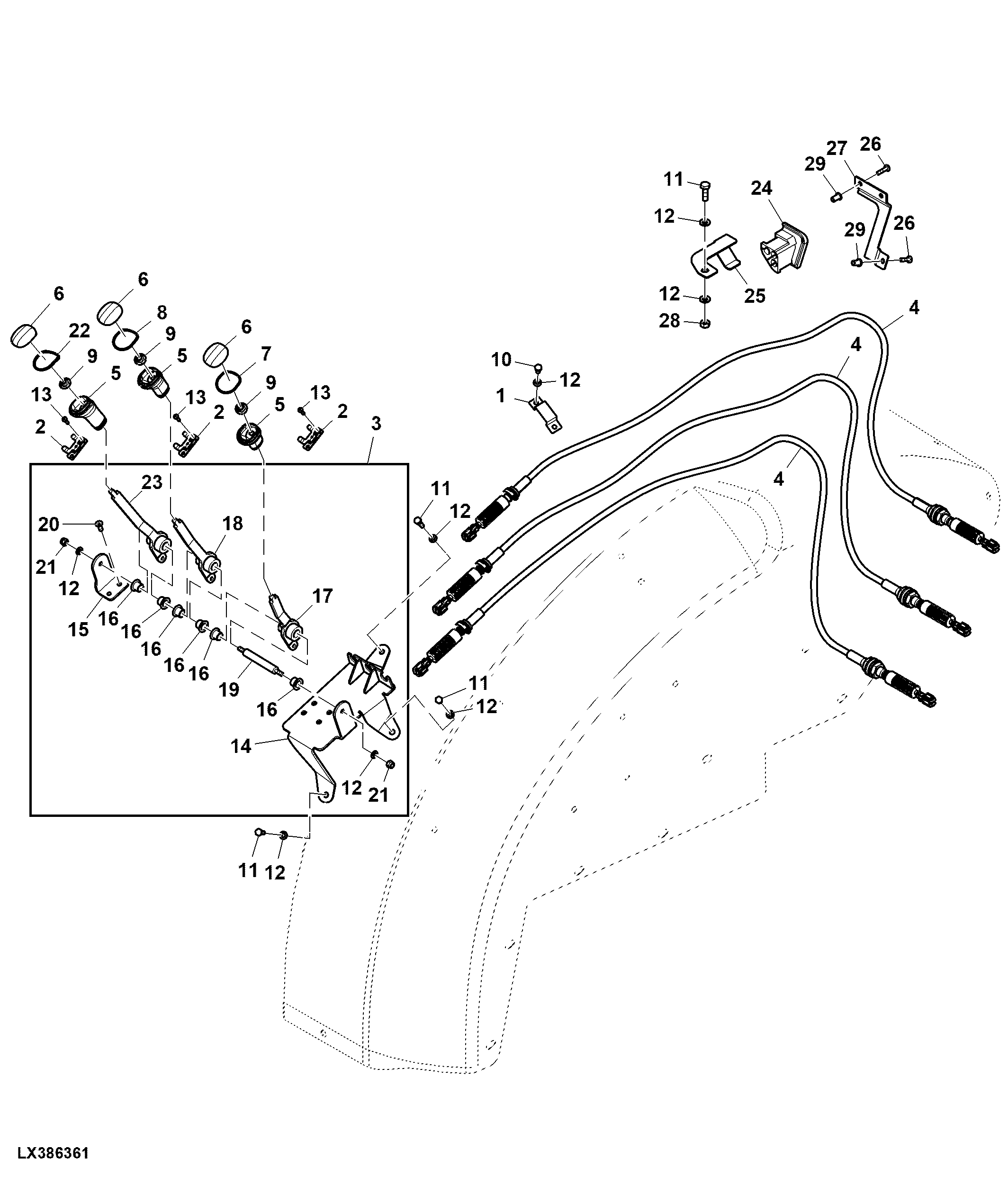

Control Parts, SCV, 1st, 2nd, 3rd, Cab (x09160 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER437530	1	Bracket	-
2	ER467386	3	Lever	-
3	ER498407	1	Lever	-
4	ER551885	3	Cable	LGTH = 1489 mm, SUB FOR ER498412
5	ER498400	3	Handle	-
6	ER498401	3	Cover	-
7	ER498402	1	Ring	Green
8	ER498403	1	Ring	Blue
9	ER498405	3	Nut	-
10	ER020744	2	Bolt	M6 X 12
11	19M7603	4	Screw	M6 X 20, SUB FOR ER020749
12	24M7054	9	Washer	6.400 X 12 X 1.600 mm, SUB FOR ER023066
13	ER395900	6	Screw	-
14	ER498408	1	Support	-
15	ER498384	1	Support	-
16	ER498385	6	Bushing	-
17	ER498386	1	Lever	-
18	ER498389	1	Lever	-
19	ER499166	1	Pin	-
20	19M8826	2	Screw	M6 X 16, SUB FOR ER020485
21	14M7165	2	Lock Nut	M6, SUB FOR ER022405
22	ER498404	1	Ring	-
23	ER498391	1	Lever	-
24	ER371125	1	Gasket	-
25	ER373026	1	Bracket	-
26	ER398899	3	Screw	-
27	ER445955	1	Bracket	-
28	14M7272	1	Nut	M6, SUB FOR ER022111
29	ER023842	3	Rivet	-

Control Parts, SCV, 1st, 2nd, 3rd, Cab (x09160 - )
