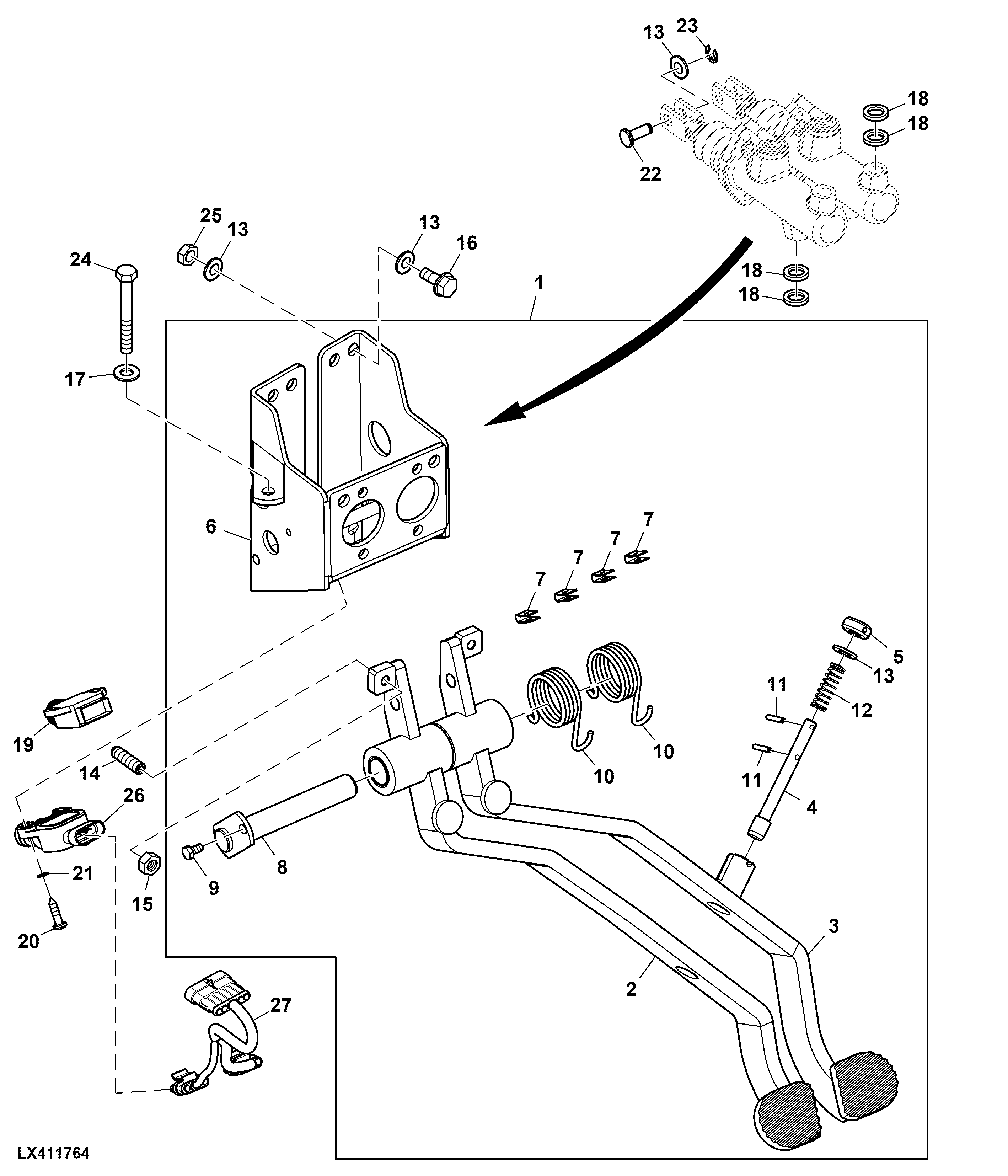

Brake Pedals and Wiring Harness ( - x09159)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER430997	1	Pedal	Refer PIN Introblock for Serial Number Details
2	ER430999	1	Pedal	LH
3	ER430998	1	Pedal	RH
4	ER373128	1	Pin	-
5	ER206359	1	Knob	-
6	ER209258	1	Support	-
7	ER206358	4	Clip	-
8	ER204277	1	Pin	-
9	ER020744	1	Bolt	M6 X 12
10	ER204291	2	Spring	-
11	34M7127	2	Spring Pin	4 X 24 mm, SUB FOR ER024438
12	ER206360	1	Spring	-
13	24M7028	11	Washer	10.500 X 20 X 2 mm, SUB FOR ER023071
14	ER204694	2	Bolt	M8 X 30
15	14M7273	2	Nut	M8, SUB FOR ER022116
16	19M7784	4	Screw	M10 X 20, SUB FOR ER020849
17	24M7095	1	Washer	8.400 X 15 X 1.600 mm, SUB FOR ER023109
18	T24608	8	Washer	SUB FOR ER023262
19	ER030113	2	Switch	-
20	ER191641	4	Bolt	-
21	ER023060	4	Washer	-
22	ER070533	2	Pin Fastener	-
23	40M7030	2	Snap Ring	SUB FOR ER024717
24	19M7184	1	Cap Screw	M8 X 55, SUB FOR ER020802
25	14M7274	2	Nut	M10, SUB FOR ER022119
26	ER464659	2	Switch	ALSO ORDER ER464658
27	ER464658	1	Wiring Harness	Brake Pedal Switch USE WITH ER464659 , W29_1

Brake Pedals and Wiring Harness ( - x09159)
