Rockshaft Control Linkage, W/ Mechanical QRL

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CH10555	1	Washer	-
2	14M7273	1	Nut	M8
3	54M4420	1	Yoke	-
4	SU23240	1	Stud	-
5	SU23241	1	Plate	-
6	14M7145	1	Nut	M8
7	11M7076	1	Cotter Pin	1.600 X 12 mm
8	40M7189	2	Snap Ring	-
9	19M7865	1	Screw	M8 X 16
10	R125445	1	Pin	-
11	24M7088	4	Washer	6.600 X 12 X 1.600 mm
12	SJ12181	1	Ledger Plate	-
13	SJ12350	1	Lever	-
14	SJ20884	1	Lever	QRL
15	SU59264	2	Screw	-
16	SU23254	1	Extension Spring	-
17	SJ39146	1	Bracket	-
18	SJ12349	1	Lever	-
19	45M7065	1	Spring Locking Pin	-
20	21M7285	1	Screw	M6 X 12
21	SU36900	1	Knob	-
22	SJ12407	1	Pin	-
23	SJ12641	1	Chain Link	Links = 12
24	SU36901	1	Knob	-
25	SJ12653	1	Pin	-

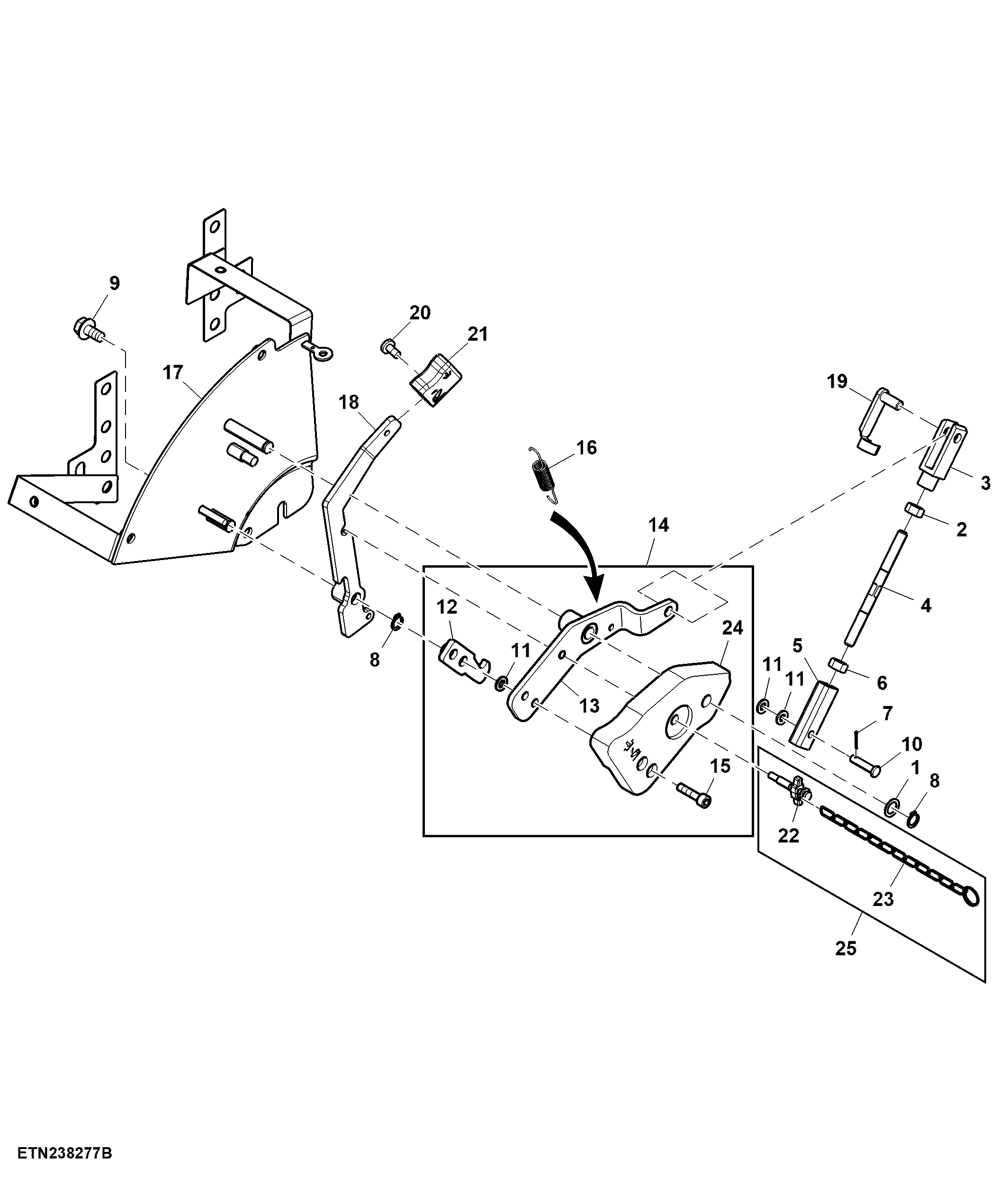

Rockshaft Control Linkage, W/ Mechanical QRL

Нет текстового описания
