ROCKSHAFT CONTROL LEVERS (WITHOUT DRAFT SENSING)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R138442	1	Control	-
2	19M7864	2	Screw	M8 X 12, (HS=10.9)
3	24M7298	1	Washer	8.400 X 25 X 2 mm
4	19M7867	1	Screw	M8 X 25, (HS=10.9)
5	RE72715	1	Link	-
6	RE72708	1	Control Lever	-
7	19M7513	1	Cap Screw	M8 X 30, (HS=10.9)
8	R140494	1	Shaft	-
9	R139302	1	Clutch	-
10	R139925	1	Spring	-
11	19M8513	1	Screw	M6 X 40, (HS=12.9)
12	R139296	1	Hub	-
13	19M7513	2	Cap Screw	M8 X 30, (HS=10.9)
14	R139920	1	Pin Fastener	-
15	40M7068	2	Snap Ring	-
16	L77578	1	O-Ring	-
17	58M7006	1	Lubrication Fitting	-
18	R138704	1	Support	-
19	19M7657	2	Screw	M8 X 25, (HS=10.9)
20	40M7080	1	Snap Ring	-
21	RE72507	1	Lever	-
22	37M7048	1	Screw	-
23	R138699	1	Knob	-
24	R139265	1	Pin	-
25	R72653	2	Snap Ring	-
26	RE72703	1	Bracket	-
27	19M7662	2	Cap Screw	M10 X 30, (HS=10.9)
28	R139255	1	Nut	-
29	R139912	1	Label	-
30	16M7111	3	Rivet	3.200 mm
31	RE72877	1	Rockshaft Unit	-

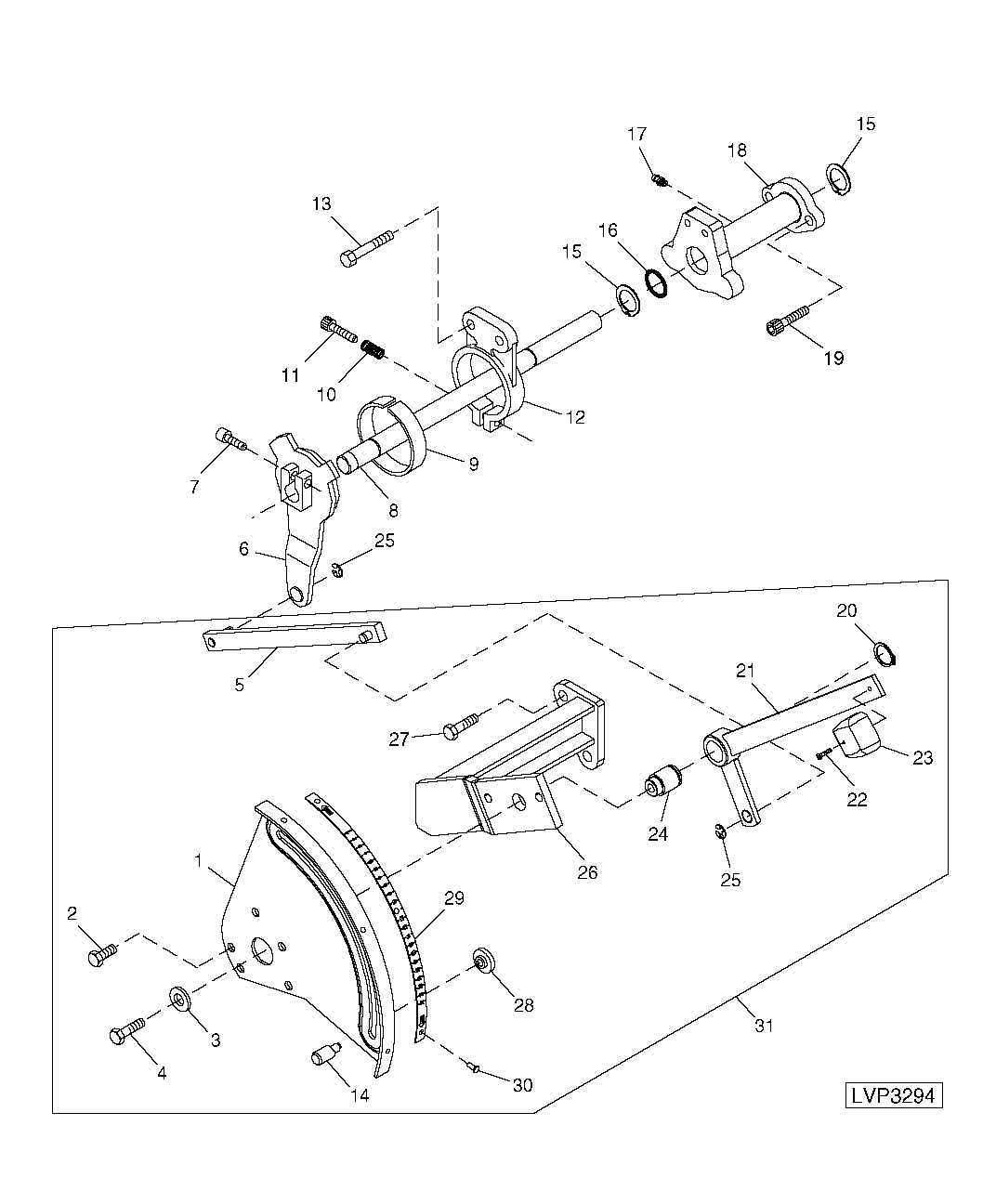

ROCKSHAFT CONTROL LEVERS (WITHOUT DRAFT SENSING)
