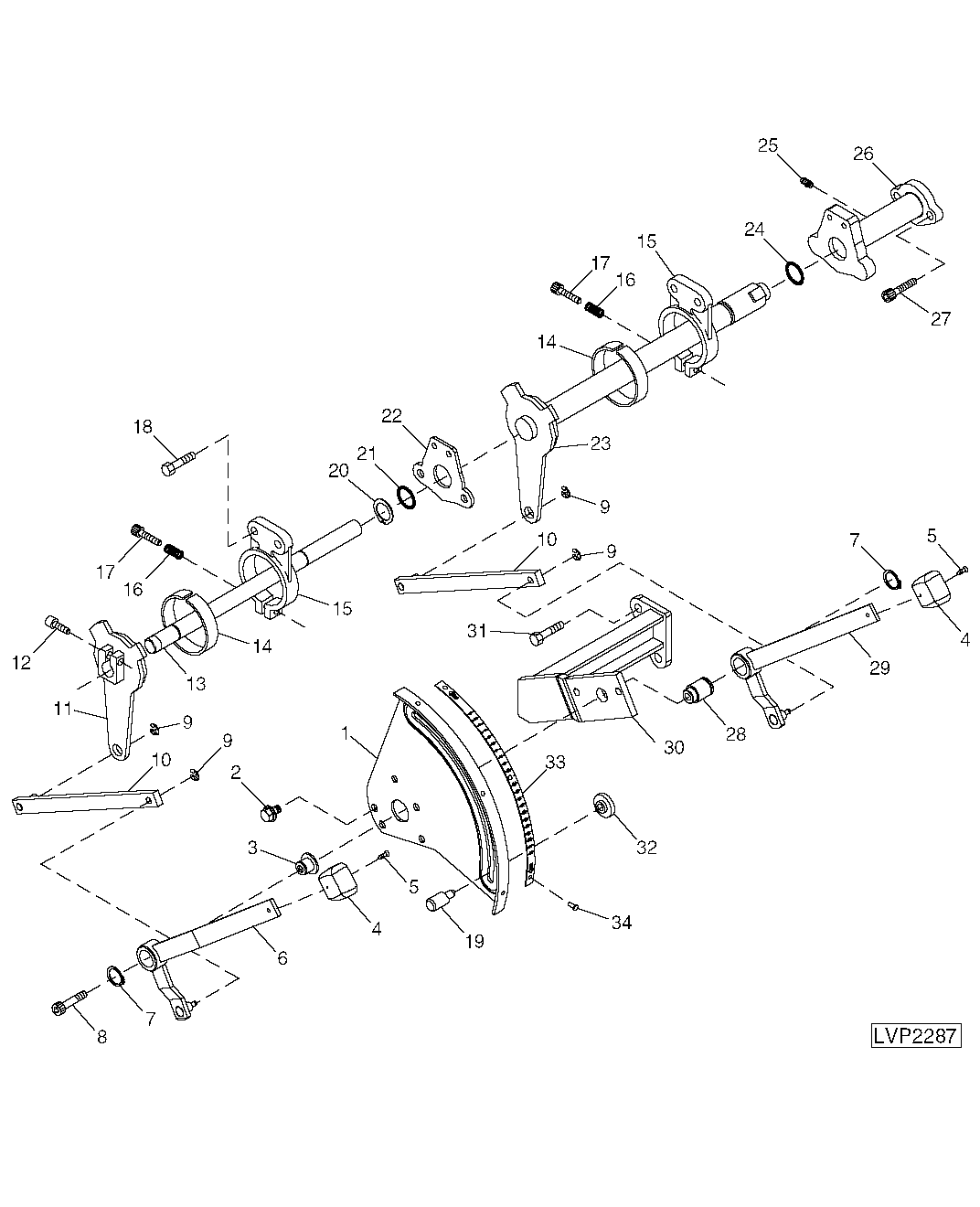

ROCKSHAFT CONTROL LEVERS (WITH DRAFT SENSING)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R138442	1	Control	-
2	19M7864	2	Screw	M8 X 12, (HS=10.9)
3	R139918	1	Pin	-
4	R138699	2	Knob	-
5	37M7048	2	Screw	-
6	RE72508	1	Lever	-
7	40M7080	2	Snap Ring	-
8	19M8274	1	Screw	M8 X 35, (HS=10.9)
9	R72653	4	Snap Ring	-
10	RE72945	2	Tie Rod Assembly	-
11	RE72708	1	Control Lever	-
12	19M7513	1	Cap Screw	M8 X 30, (HS=10.9)
13	R138703	1	Shaft	-
14	R139302	2	Clutch	-
15	R139296	2	Hub	-
16	R139925	2	Spring	-
17	19M8513	2	Screw	M6 X 40, (HS=12.9)
18	19M7981	2	Cap Screw	M8 X 55, (HS=10.9)
19	R139258	1	Pin Fastener	-
20	40M7068	1	Snap Ring	-
21	L77578	1	O-Ring	-
22	R139301	1	Flange	-
23	RE72709	1	Arm	-
24	R27149	1	O-Ring	-
25	58M7006	1	Lubrication Fitting	-
26	R138704	1	Support	-
27	19M7657	2	Screw	M8 X 25, (HS=10.9)
28	R139265	1	Pin	-
29	RE72509	1	Lever	-
30	RE72703	1	Bracket	-
31	19M7662	2	Cap Screw	M10 X 30, (HS=10.9)
32	R139255	1	Nut	-
33	R139913	1	Label	-
34	16M7111	3	Rivet	3.200 mm
..	RE73387	1	Rockshaft Unit	-
..	RE72879	1	Control	-

ROCKSHAFT CONTROL LEVERS (WITH DRAFT SENSING)
