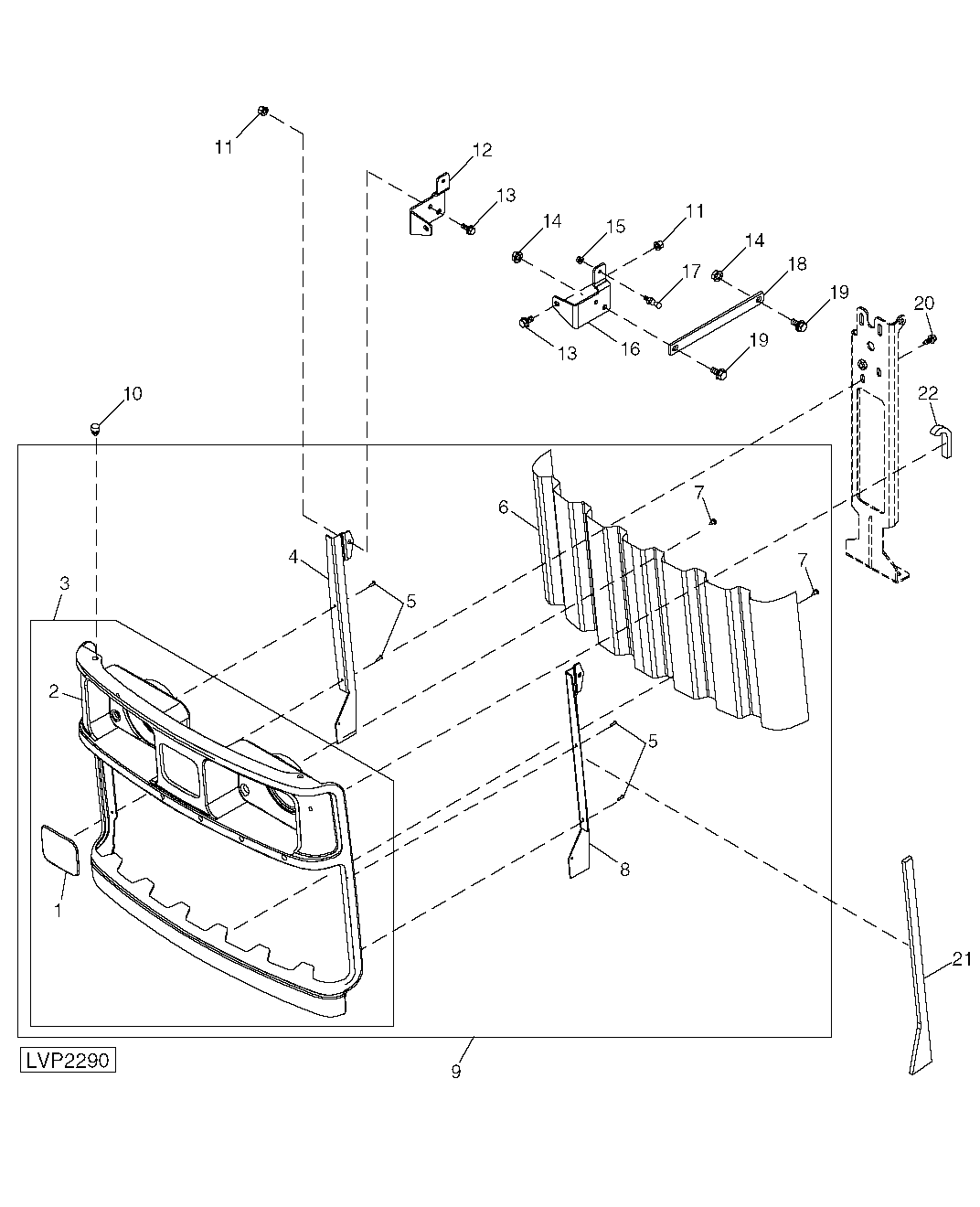

GRILLE (OLD EMBLEM)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE189862	1	Label	EMBLEM (SUB FOR RE73240, THIS APPLICATION)
2	R135403	1	Frame	(NLA) (ORDER RE209912)
3	RE72022	1	Frame	(NLA) (ORDER RE209912)
4	R139752	1	Bracket	RH
5	R121315	6	Rivet	-
6	R135404	1	Screen	(NLA) (ORDER RE209912)
7	37M7240	12	Screw	M4 X 10
8	R139753	1	Bracket	LH
9	RE72941	1	Grille	(SUB RE209912)
10	R137829	2	Bumper	-
11	14M7397	4	Lock Nut	M6
12	R138029	1	Bracket	RH
13	19M7775	4	Screw	M6 X 16, (HS=10.9)
14	14M7298	4	Flange Nut	M8
15	14M7450	2	Flange Nut	M5
16	R138027	1	Bracket	LH
17	R139739	2	Ball Stud	-
18	R138986	2	Bar	-
19	19M7865	4	Screw	M8 X 16, (HS=10.9)
20	37M7076	2	Screw	M6.3 X 16
21	R210072	1	Isolator	RH (SUB FOR R138139)
21	R210073	1	Isolator	LH (SUB FOR R138140)
22	R137975	2	Pad	-
