Power Beyond Quick Coupler and Hoses, W/ Dual SCV

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77858	1	O-Ring	-
2	R46702	1	Back-Up Ring	-
3	51M7047	1	O-Ring	23.600 X 2.900 mm
4	RE62868	1	Fitting	-
5	51M7045	5	O-Ring	19.300 X 2.200 mm
6	T77932	7	O-Ring	-
7	M135646	1	Union Fitting	-
8	RE187718	1	Bracket	-
9	38H1032	1	Tee Fitting	-
10	RE45724	1	Hydraulic Hose	-
11	RE193392	1	Hydraulic Hose	LGTH = 1500 mm
12	RE193975	1	Hose	LGTH = 665 mm
13	T80306	1	Nut	-
14	T78716	1	Nut	-
15	19M7792	1	Screw	M16 X 30, (HS, HEAD MARKED 10.9)
16	38H1286	1	Adapter Fitting	-
17	T77857	2	O-Ring	-
18	38H5076	1	Adapter Fitting	-
19	AR94522	2	Hydr. Quick Coupler Plug	-
20	RE188369	1	Hydraulic Hose	-
21	W42411	1	Cap	Black
22	R26375	1	O-Ring	-
23	RE45822	1	Breakaway Coupler	-
24	R120797	2	Snap Ring	-
25	38H5004	1	Adapter Fitting	-
26	38H5146	1	Elbow Fitting	-
27	14M7298	1	Flange Nut	M8
28	19M8318	1	Screw	M8 X 45, (HS, HEAD MARKED 10.9)

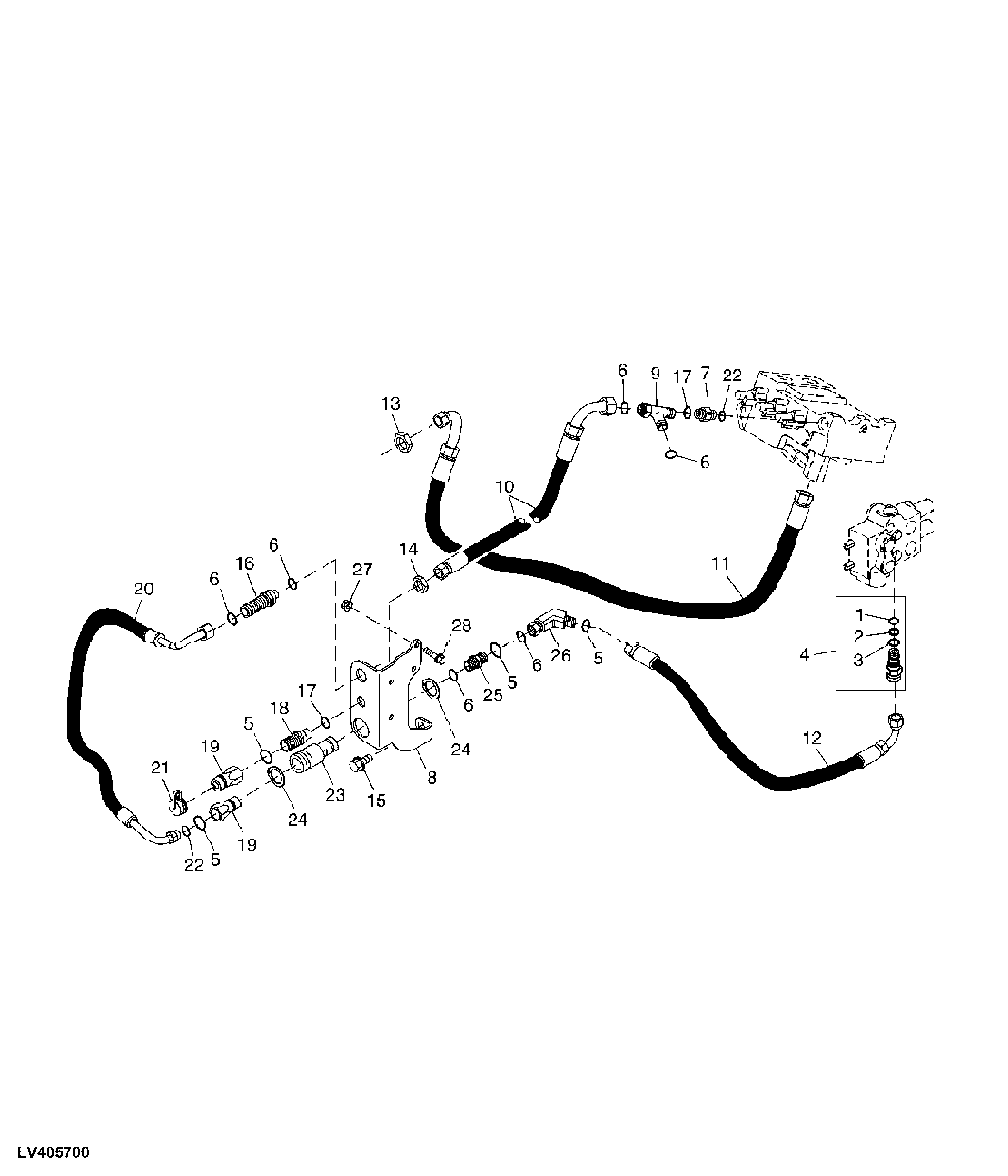

Power Beyond Quick Coupler and Hoses, W/ Dual SCV

Нет текстового описания
