Fuel Cooler System, Open Operator Station

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	2	Screw	M8 X 20
2	19M7865	3	Screw	M8 X 16
3	19M7288	2	Cap Screw	M8 X 30
4	24M7207	4	Washer	8.400 X 24 X 2 mm
5	RE243781	1	Fuel Cooler	-
6	14M7630	2	Wing Nut	M8
7	H168869	4	Clamp	-
8	M79269	2	Washer	-
9	AH97280	2	Clip	-
10	RE263164	1	Bracket	-
11	RE263162	1	Bracket	-
12	H156360	1	Nut	-
13	14M7298	1	Flange Nut	M8
14	M131032	4	Clamp	-
15	19M7784	1	Screw	M10 X 20
16	E15360	1	Clamp	-
17	SJ303321	1	Fuel Line	(Supply)
18	M47566	2	Clip	-
19	SJ303320	1	Fuel Line	(Return)
20	-	1	Part 20	(Return) CTL 330 mm, MF TY22324
21	-	1	Part 21	(Supply) CTL 549 mm, MF TY22324
22	RE71250	1	Hose Fitting	-
23	51M7040	1	O-Ring	9.300 X 2.200 mm
24	-	1	Part 24	(Return) CTL 546 mm, MF TY22324
25	N205415	1	Clamp	-
26	AE29052	1	Fuel Filter	-
27	M84971	1	Nut	-
28	19M7775	1	Screw	M6 X 16
29	R135870	1	Nut	-

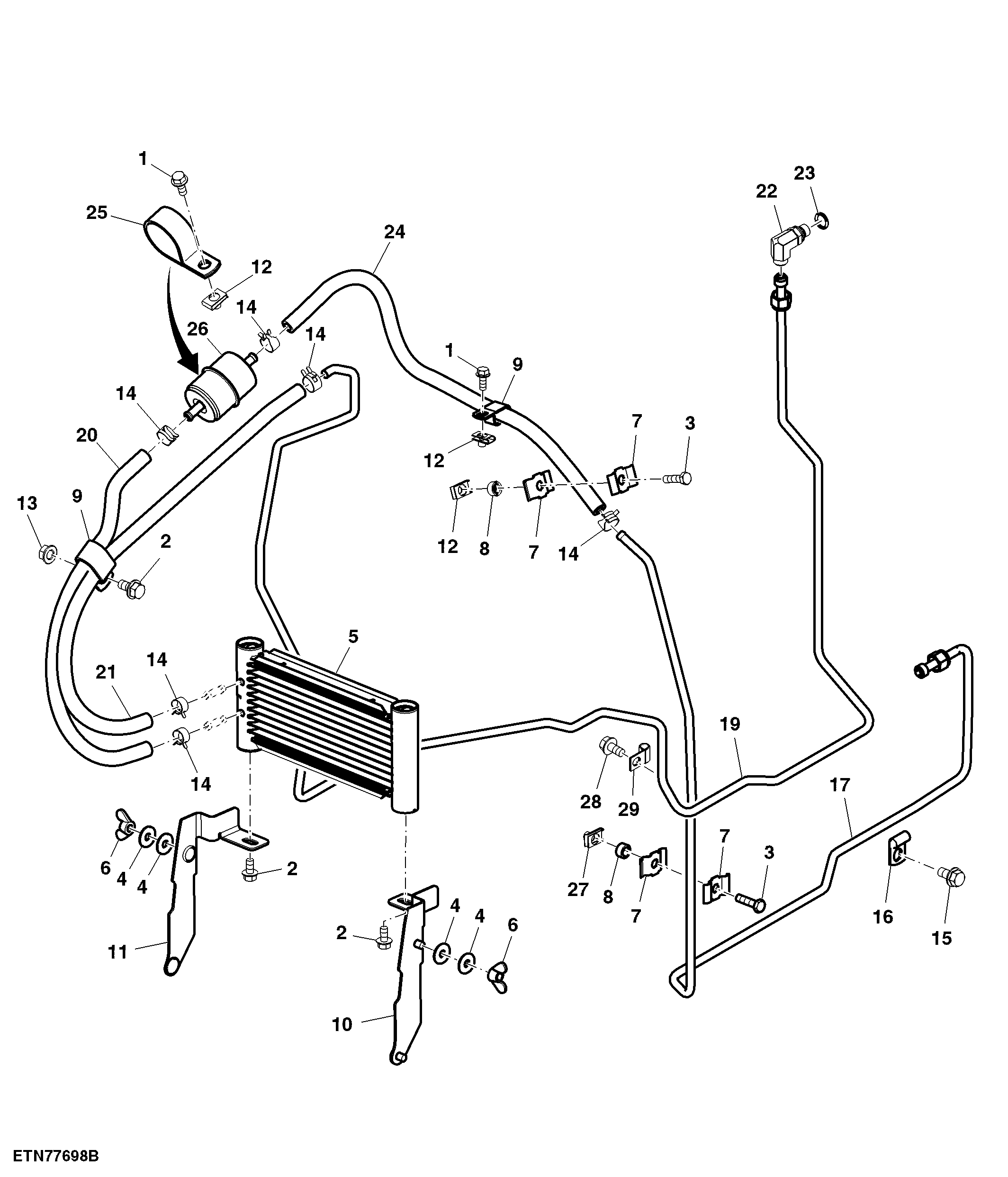

Fuel Cooler System, Open Operator Station

Нет текстового описания
