Открытый узел

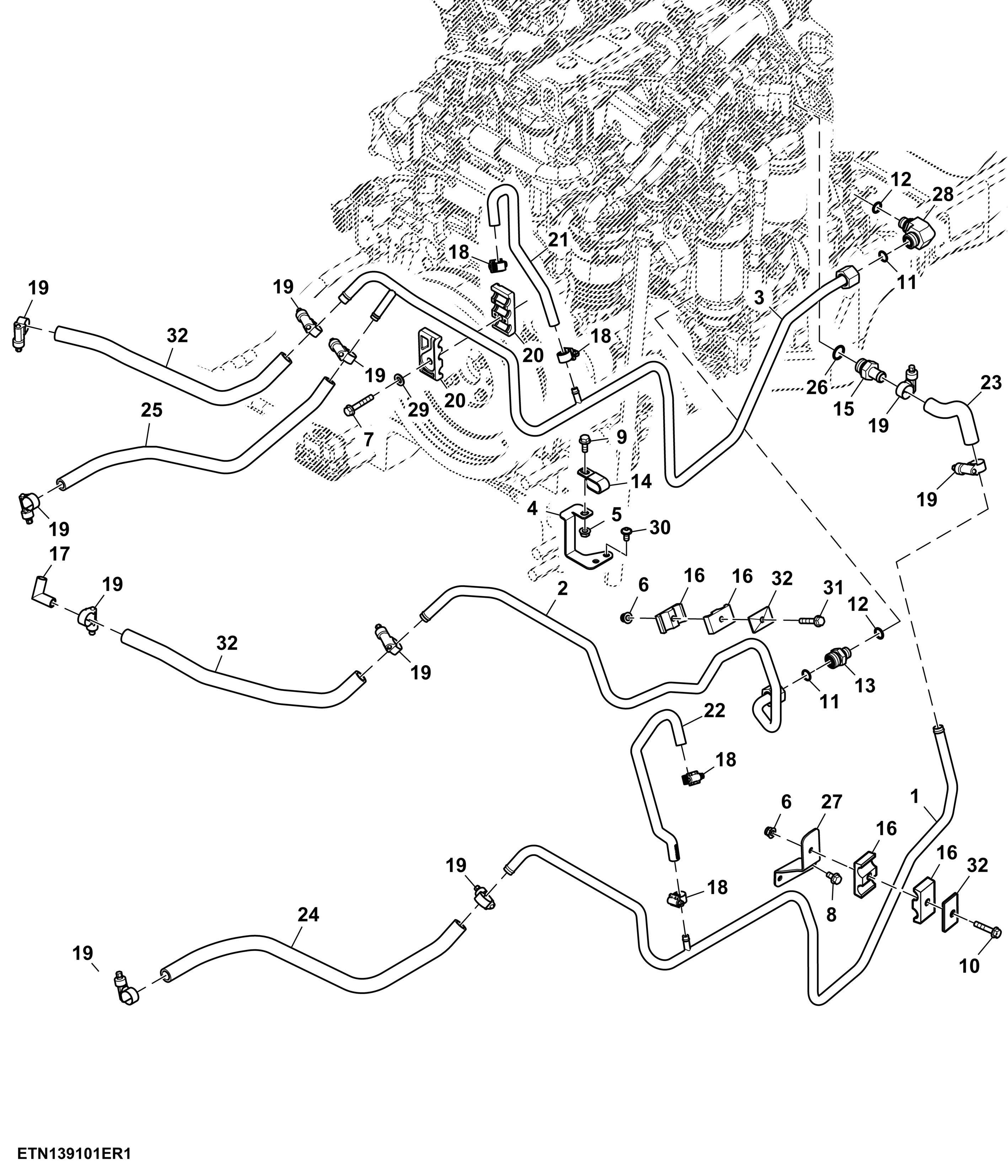

Heater Coolant Lines

Heater Coolant Lines

Heater Coolant Lines

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Heater Coolant Lines

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ25408	1	Line	DEF Coolant Supply
2	SJ29728	1	Line	Coolant Supply, Cab Heater
3	SJ25410	1	Line	Coolant Return, Cab Heater and DEF
4	SU43421	1	Bracket	Coolant Line Support
5	14M7298	1	Flange Nut	M8
6	14M7396	2	Lock Nut	M8
7	19M7800	1	Screw	M8 X 50
8	19M7865	2	Screw	M8 X 16
9	19M7866	1	Screw	M8 X 20
10	19M7979	2	Screw	M8 X 55
11	T77932	2	O-Ring	-
12	51M7043	2	O-Ring	15.300 X 2.200 mm
13	38H5010	1	Adapter Fitting	-
14	AH97280	1	Clip	-
15	T309744	1	Fitting	-
16	H120847	4	Clamp	-
17	N372347	1	Hose Fitting	-
18	TY22464	4	Clamp	-
19	R524513	10	Hose Clamp	-
20	W47663	2	Clamp	Hose Support
21	SU34428	1	Hose	Coolant Return, DEF Dosing
22	SU34429	1	Hose	Coolant Supply, DEF Dosing
23	SU35057	1	Hose	Formed
24	-	1	Part 24	DEF Heater Supply Line CTL 635 mm, MF TY22328
25	-	1	Part 25	DEF Heater Return Line CTL 577 mm, MF TY22326
26	51M7045	1	O-Ring	19.300 X 2.200 mm
27	SU44007	1	Bracket	Coolant line Support
28	38H5024	1	Elbow Fitting	-
29	24M7213	1	Washer	10.500 X 25 X 4 mm
30	R264173	1	Bolt	-
31	H121168	3	Plate	-
32	-	2	Part 32	Coolant CTL 490 mm, MF TY22328
