Открытый узел

Hood, W/ LED Headlights

Hood, W/ LED Headlights

Hood, W/ LED Headlights

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

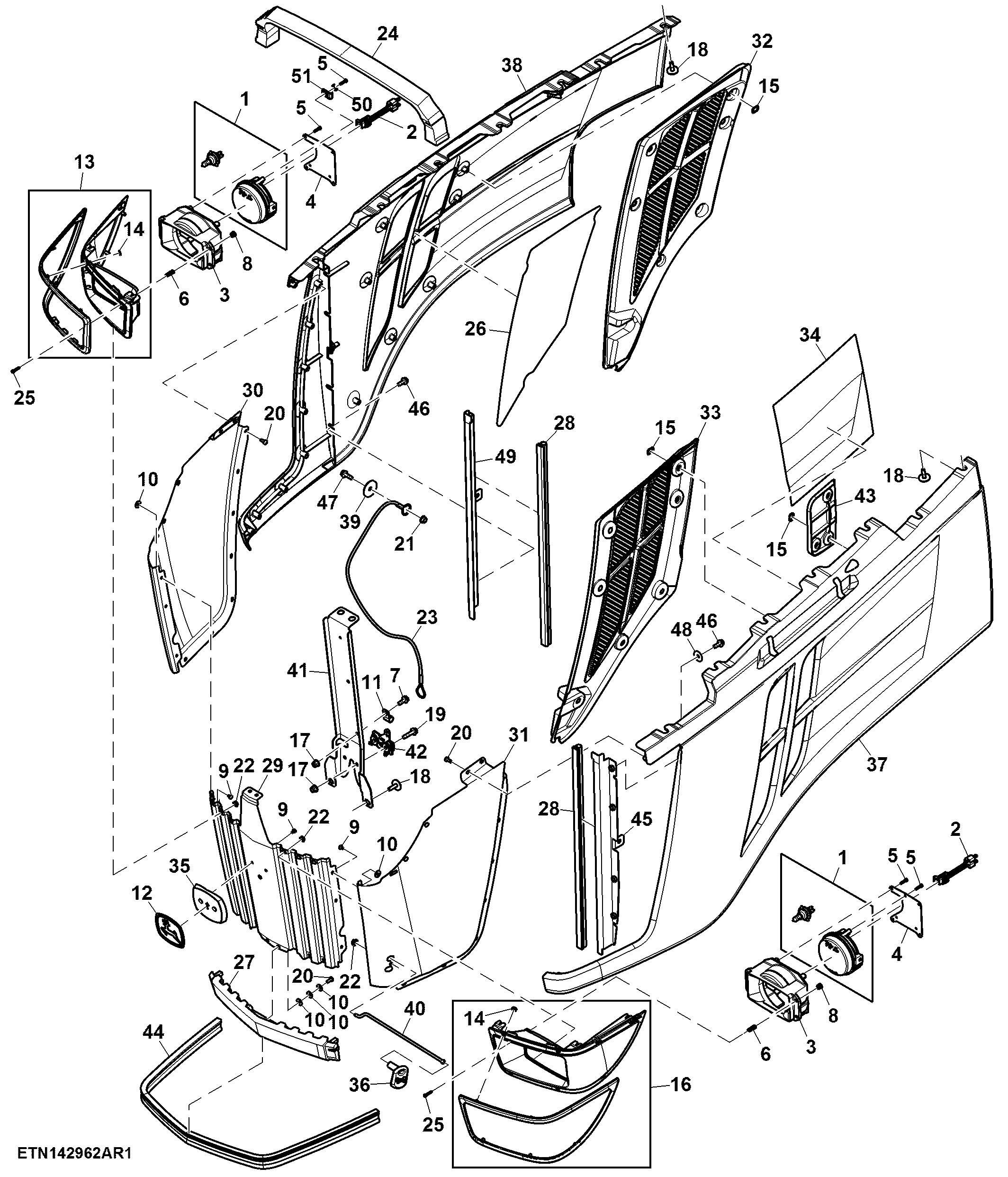

Hood, W/ LED Headlights

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ33904	2	Headlight	12 V
2	SJ30873	2	Headlamp Wiring Harness	-
3	SU50469	2	Adapter	-
4	SU50470	2	Plate	-
5	T341642	14	Screw	-
6	R184730	6	Spring	-
7	19M7866	2	Screw	M8 X 20
8	R180276	6	Insert	-
9	16M7110	8	Rivet	5 mm
10	24M7139	12	Washer	6.400 X 18 X 1.600 mm
11	H75541	1	Clamp	-
12	JD5861	1	Label	Leaping Deer
13	SJ15002	1	Bezel	RH
14	R115857	8	Push Nut	-
15	R310377	17	Push Nut	-
16	SJ15001	1	Bezel	LH
17	14M7396	3	Lock Nut	M8
18	R297391	20	Screw	-
19	19M7897	2	Screw	M8 X 35
20	R263172	32	Screw	-
21	14M7298	1	Flange Nut	M8
22	R211071	11	Nut	-
23	SJ293993	1	Cable	LGTH = 870 mm
24	SU37510	1	Seal	-
25	SU32472	6	Screw	-
26	SU41800	1	Screen	-
27	SU50607	1	Panel	Hood Chin SUB FOR SU20828
28	SU32024	2	Isolator	-
29	SU32249	1	Screen	-
30	SU32021	1	Screen	RH
31	SU32020	1	Screen	LH
32	SU55002	1	Louver	SUB FOR SU32023, RH
33	SU32022	1	Louver	LH
34	SU26140	1	Heat Shield	-
35	SU23524	1	Medallion	Logo Mount
36	SU42235	1	Guide	-
37	SU44013	1	Panel	LH
38	SU44014	1	Panel	RH
39	24H1314	1	Washer	13/32" X 1-3/4" X 7/64"
40	SU42232	1	Rod	-
41	SU42229	1	Bracket	Hood Latch
42	LVA20999	1	Latch	-
43	SU44088	1	Guide	LH
44	R256486	1	Isolator	-
45	SJ33952	1	Bracket	SUB FOR SJ26778, LH
46	14M7424	8	Flange Nut	M8
47	19M7867	1	Screw	M8 X 25
48	24M7260	8	Washer	8.400 X 24 X 2 mm
49	SJ33953	1	Bracket	SUB FOR SJ26779, RH
50	24M7138	4	Washer	5.300 X 15 X 1 mm
51	AH87142	4	Clip	-
