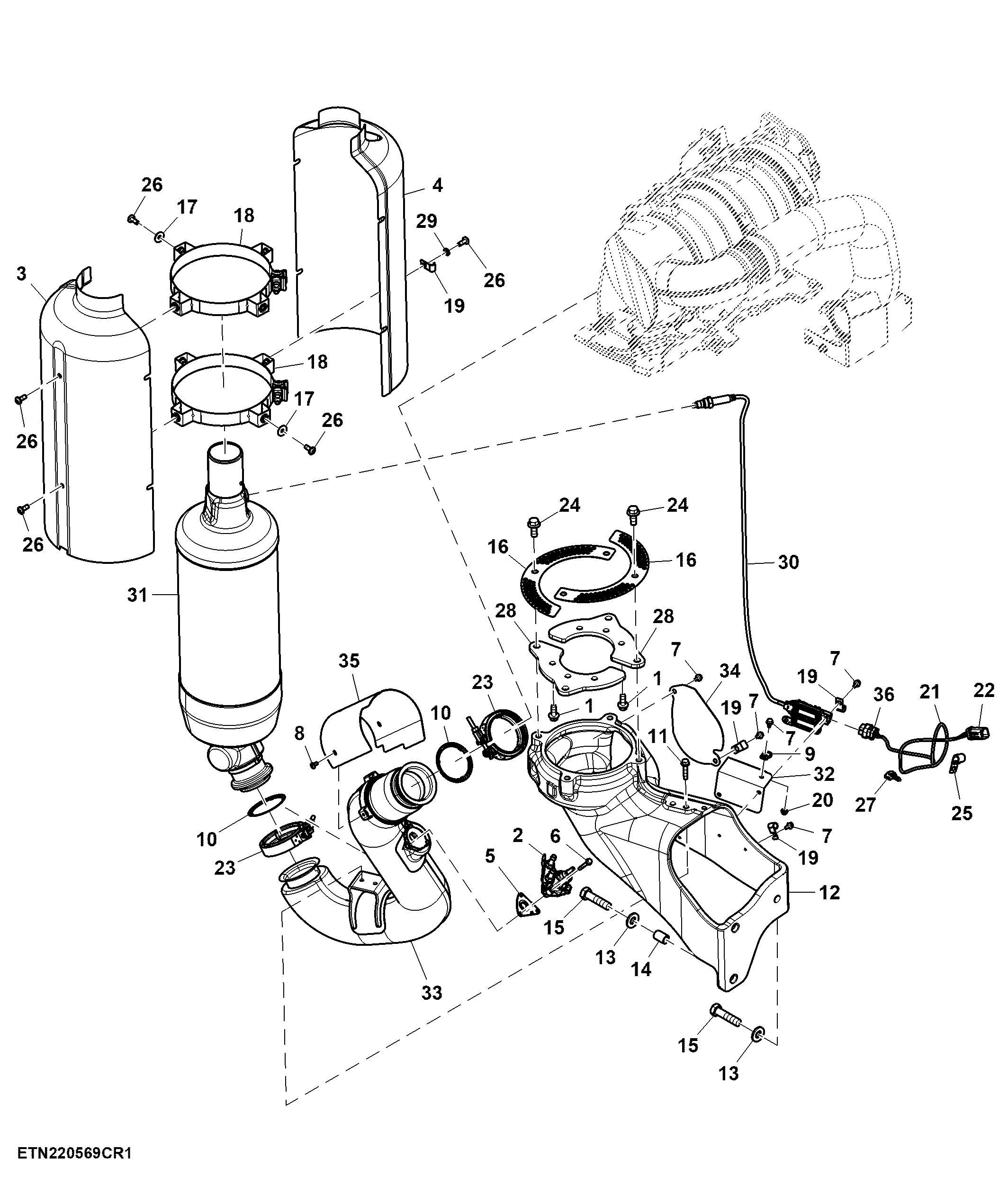

Catalytic Muffler, Vertical Exhaust, Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7785	6	Screw	M10 X 25
2	RE560468	1	DEF Dosing Injector	-
3	SU37456	1	Heat Shield	SCR
4	SU37457	1	Heat Shield	-
5	RE556879	1	Gasket	-
6	R537624	3	Bolt	-
7	19M7774	7	Screw	M6 X 12
8	19M8851	3	Screw	M6 X 12
9	AH87142	1	Clip	-
10	R534036	2	Gasket	-
11	19M8317	2	Screw	M8 X 40
12	SU47086	1	Semi-Finished Casting	-
13	24M7241	3	Washer	17 X 34 X 4 mm
14	SU35187	2	Dowel Pin	-
15	19M7417	3	Cap Screw	M16 X 65
16	SU50139	2	Heat Shield	SCR Lower
17	24M7260	4	Washer	8.400 X 24 X 2 mm
18	SJ21297	2	Clamp	-
19	T13814	5	Clamp	-
20	14M7303	1	Flange Nut	M6
21	SJ28745	1	Chassis Wiring Harness	-
22	57M10603	2	Elec. Connector Terminal	Cavity 1, 4
22	57M9813	2	Elec. Connector Terminal	Cavity 5, 6
22	57M9814	2	Elec. Connector Cavity Plug	Cavity 2, 3
22	57M9789	1	Elec. Connector Housing	NOX SCR Engine Interface X5038
23	RE289839	2	Clamp	-
24	19M7789	4	Screw	M12 X 30
25	AH89557	1	Clip	-
26	LVU17025	8	Screw	-
27	57M8903	1	Clip	-
28	SU55003	2	Plate	-
29	24M7362	2	Washer	8.400 X 16 X 1.600 mm
30	DZ110621	1	Chemical Sensor	NOX Sensor
31	DZ116139	1	Converter	-
32	TR109380	1	Shield	Sensor
33	TA13494	1	Exhaust Pipe	-
34	SU47408	1	Shield	-
35	TR111753	1	Heat Shield	Upper Pipe
36	57M9787	1	Elec. Connector Housing	NOx SCR Sensor XA5507
36	57M10321	4	Elec. Connector Terminal	Cavity 1, 4, 5, 6
36	57M9814	2	Elec. Connector Cavity Plug	Cavity 2, 3

Catalytic Muffler, Vertical Exhaust, Cab
