Открытый узел

Catalytic Muffler, Cab, Horizontal

Catalytic Muffler, Cab, Horizontal

Catalytic Muffler, Cab, Horizontal

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

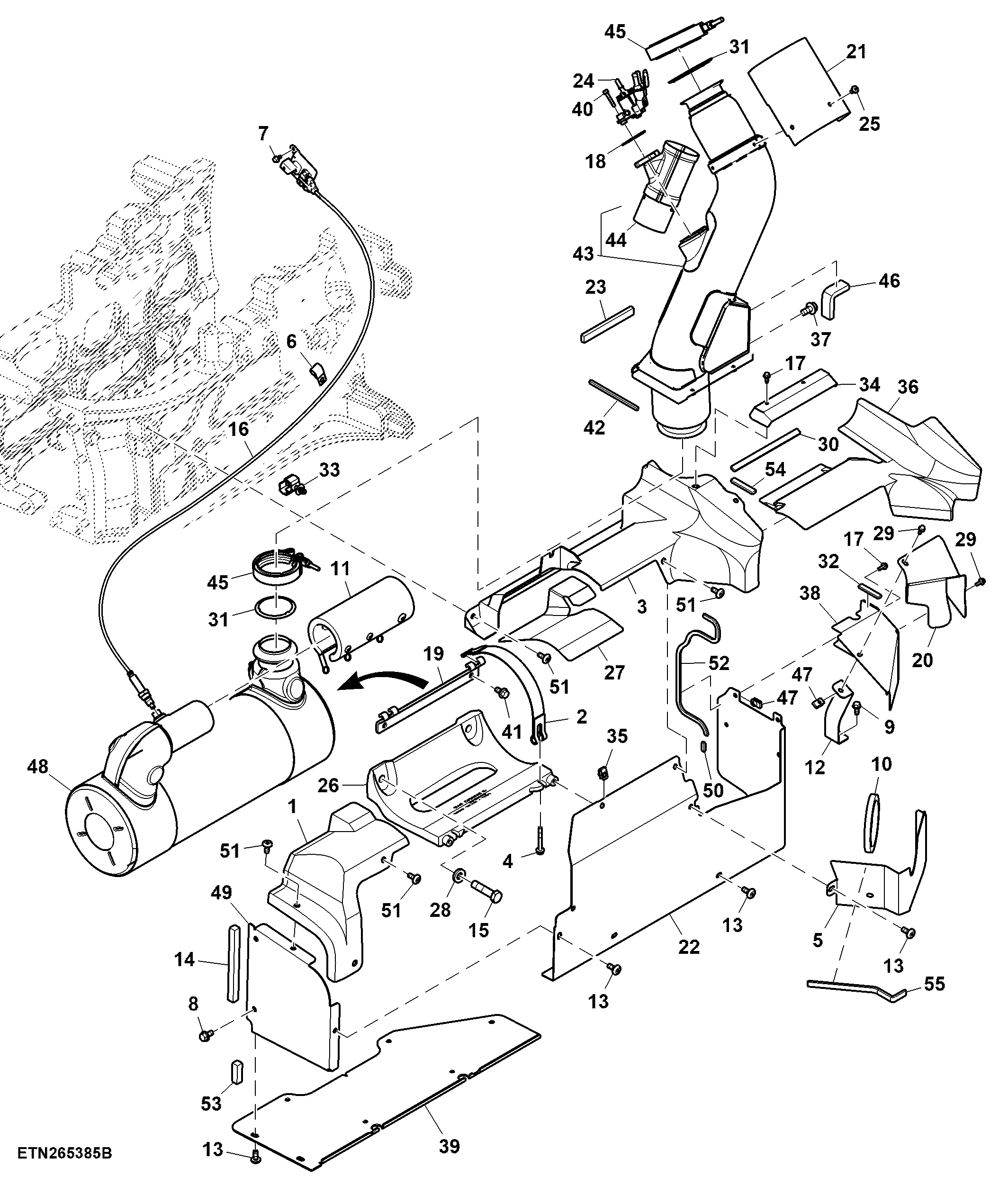

Catalytic Muffler, Cab, Horizontal

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU35308	1	Cover	Rear SCR
2	SJ18422	2	Strap	-
3	SU35309	1	Cover	SCR Main
4	19M7801	2	Screw	M8 X 60
5	SU34400	1	Cover	SCR Outlet
6	AH89557	1	Clip	-
7	19M7774	2	Screw	M6 X 12
8	TCU24263	2	Cap Screw	-
9	19M7866	1	Screw	M8 X 20
10	SU41449	1	Isolator	SCR Outlet Pipe to Shielding
11	SJ20482	1	Insulator	SCR Outlet
12	SU35312	1	Bracket	Front SCR Cover
13	SU43773	15	Screw	-
14	SU41446	1	Isolator	LGTH = 151 mm
15	19M7417	2	Cap Screw	M16 X 65
16	DZ110621	1	Chemical Sensor	-
17	19M7775	3	Screw	M6 X 16
18	RE556879	1	Gasket	-
19	SU30971	1	Bracket	-
20	SJ24242	1	Heat Shield	-
21	TR123143	1	Heat Shield	Upper Pipe
22	SU43380	1	Heat Shield	SCR
23	SU41567	1	Isolator	LGTH = 152 mm, Midframe to Decomp Flange
24	RE560468	1	DEF Dosing Injector	-
25	19M8851	3	Screw	M6 X 12
26	SU33292	1	Support	SCR Craddle
27	SU41669	1	Heat Shield	SCR
28	24M7241	2	Washer	17 X 34 X 4 mm
29	19M7862	2	Screw	M6 X 20
30	SU41432	1	Isolator	LGTH = 205 mm
31	R534036	2	Gasket	-
32	SU41444	1	Isolator	LGTH = 208 mm
33	SU55960	1	Clamp	-
34	SU35311	1	Cover	SCR Trim
35	M84971	5	Nut	-
36	SU41668	1	Heat Shield	SCR
37	19M7788	2	Screw	M12 X 25
38	SU35307	1	Cover	SCR Front
39	SU29071	1	Heat Shield	SCR Bottom
40	R537624	3	Bolt	-
41	19M7784	2	Screw	M10 X 20
42	SU41428	1	Isolator	LGTH = 150 mm
43	TA13493	1	Exhaust Pipe	-
44	RE570711	1	Tube	Straight Inner Module
45	RE289839	2	Clamp	-
46	SU44394	1	Isolator	LGTH = 100 mm
47	M84972	3	Nut	-
48	DZ116138	1	Converter	-
49	SJ24765	1	Shield	Rear SCR
50	SU45857	2	Seal	LGTH = 28 mm, Midframe to Side Shield
51	SU43772	8	Screw	-
52	SU45858	1	Seal	LGTH = 626 mm
53	-	1	Part 53	SCR Bottom CTL 40 mm, MF SU41446
54	-	1	Part 54	Front Decomp Flange CTL 55 mm, MF SU41444
55	-	1	Part 55	Rear Outlet CTL 200 mm, MF SU41444
