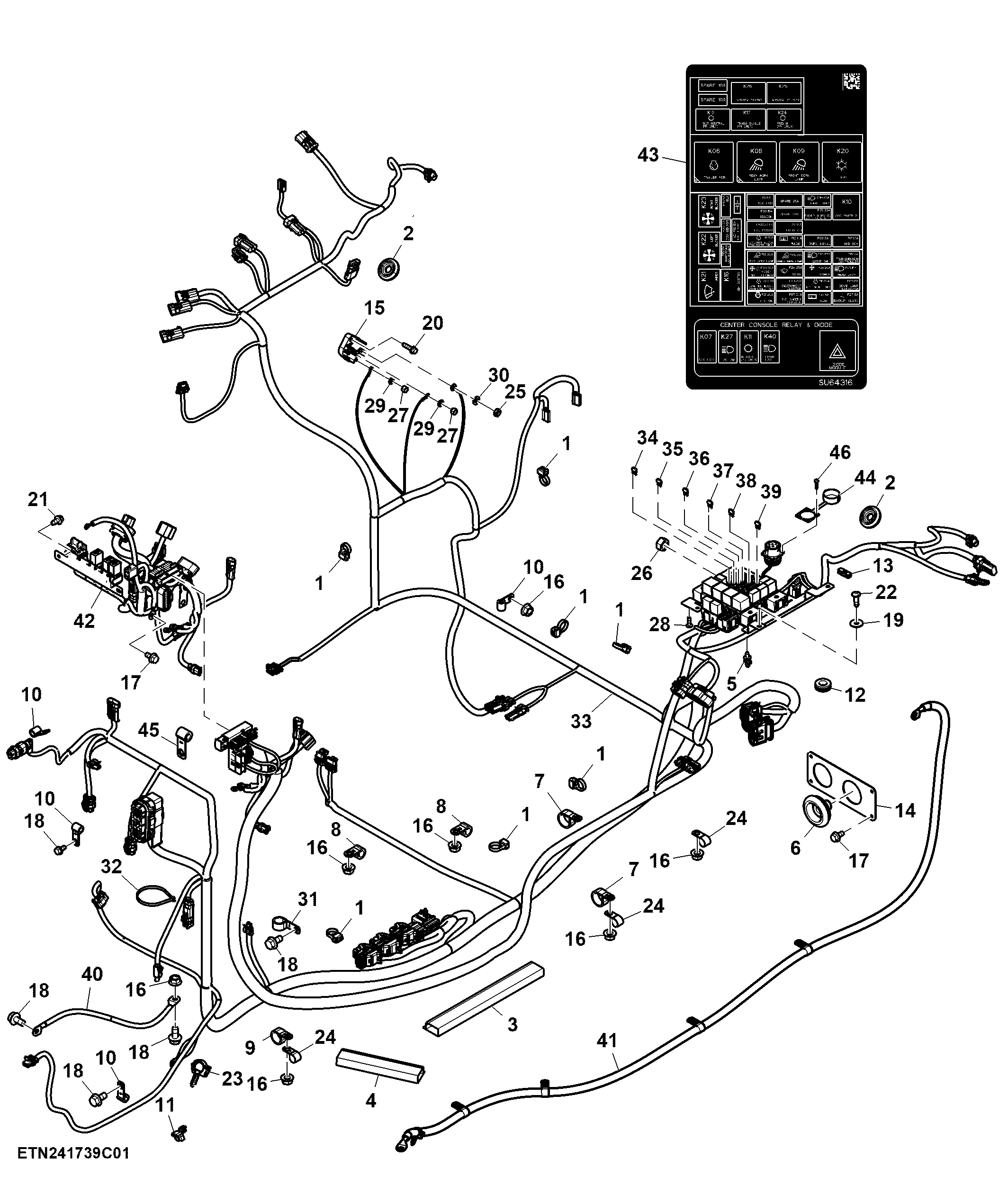

Cab Wiring Harness, PowrReverser™ (1/8)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB01483609	14	Tie Band	-
2	Z53033	2	Grommet	-
3	R267935	1	Channel	LGTH = 320 mm
4	R267934	1	Channel	LGTH = 185 mm
5	RE258807	2	Tie Band	-
6	R138078	2	Grommet	-
7	57M12126	2	Clamp	-
8	57M12129	2	Clamp	-
9	57M12125	2	Clamp	-
10	57M12138	6	Clamp	-
11	57M12024	3	Elec. Connector Accessory	-
12	FH318001	1	Grommet	-
13	RE194287	1	Fuse Holder	-
14	SU23151	1	Bracket	Cab Pass Through
15	RE186986	1	Junction Block	-
16	14M7298	9	Flange Nut	M8
17	19M7774	5	Screw	M6 X 12
18	19M7865	10	Screw	M8 X 16
19	24M7251	4	Washer	6.400 X 18 X 1.600 mm
20	37M7061	2	Screw	M5 X 20
21	37M7089	2	Screw	M6 X 12
22	R224342	4	Screw	-
23	57M8902	1	Clip	-
24	57M9855	4	Clamp	-
25	14M7194	1	Nut	M6
26	14M7274	1	Nut	M10
27	14M7297	2	Nut	M5
28	19M8649	4	Screw	M6 X 20
29	24M7087	2	Washer	5.500 X 10 X 1 mm
30	24M7088	1	Washer	6.600 X 12 X 1.600 mm
31	57M13306	2	Clamp	-
32	R105388	1	Tie Band	-
33	SJ42286	1	Cab Wiring Harness	-
34	57M7689	7	Fuse	10 A
35	57M7690	2	Fuse	15 A
36	57M7691	8	Fuse	20 A
37	57M11521	5	Elec. Connector Accessory	25 A
38	57M8163	10	Fuse	30 A
39	57M7688	2	Fuse	5 A
40	MIA10189	1	Ground Cable	457.200 mm (18")
41	SJ18836	1	Battery Cable	2165 mm (85.236"), Power Cable
42	SJ35234	1	Wiring Harness	Front Console
43	SU64316	1	Label	Load Center
44	L156796	1	Plug	-
45	57M13295	2	Clamp	-
46	37M7095	4	Screw	-

Cab Wiring Harness, PowrReverser™ (1/8)
