Открытый узел

Compressor, Air Conditioner, Cab ( - 500100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ15927	1	Line	-
2	14M7296	1	Flange Nut	M10
3	14M7298	2	Flange Nut	M8
4	14M7608	1	Flange Nut	M6
5	19M7806	1	Screw	M10 X 50
6	19M7866	2	Screw	M8 X 20
7	19M7868	1	Screw	M8 X 30
8	19M7913	3	Screw	M8 X 90
9	19M7966	2	Screw	M6 X 25
10	19M8290	1	Screw	M6 X 35
11	19M8447	1	Screw	M10 X 35
12	19M9497	1	Screw	M10 X 90
13	24M7054	2	Washer	6.400 X 12 X 1.600 mm
14	51M7089	1	O-Ring	10.800 X 2.400 mm
15	51M7090	1	O-Ring	13.400 X 2.400 mm
16	AH77724	1	Clip	-
17	R183409	4	O-Ring	-
18	R183410	1	O-Ring	-
19	R183412	1	O-Ring	-
20	R216044	2	Half Clamp	-
21	R220314	1	Bracket	-
22	R295484	2	Clamp	-
23	R53422	1	Clamp	-
24	R73291	1	Clamp	-
25	RE264194	1	Line	-
26	RE284680	1	Compressor	-
27	RE291794	1	Receiver-Dryer	-
28	SJ11284	1	Line	-
29	SU52631	1	Support	SUB FOR SU30932
30	19M8735	1	Screw	M8 X 30
31	14M7163	1	Nut	M8
32	H108291	1	Clamp	-
33	SJ11285	1	Line	-
34	H114865	4	Clamp	-
35	19M7800	2	Screw	M8 X 50
36	14M7396	1	Lock Nut	M8
37	M84110	1	Strap	-

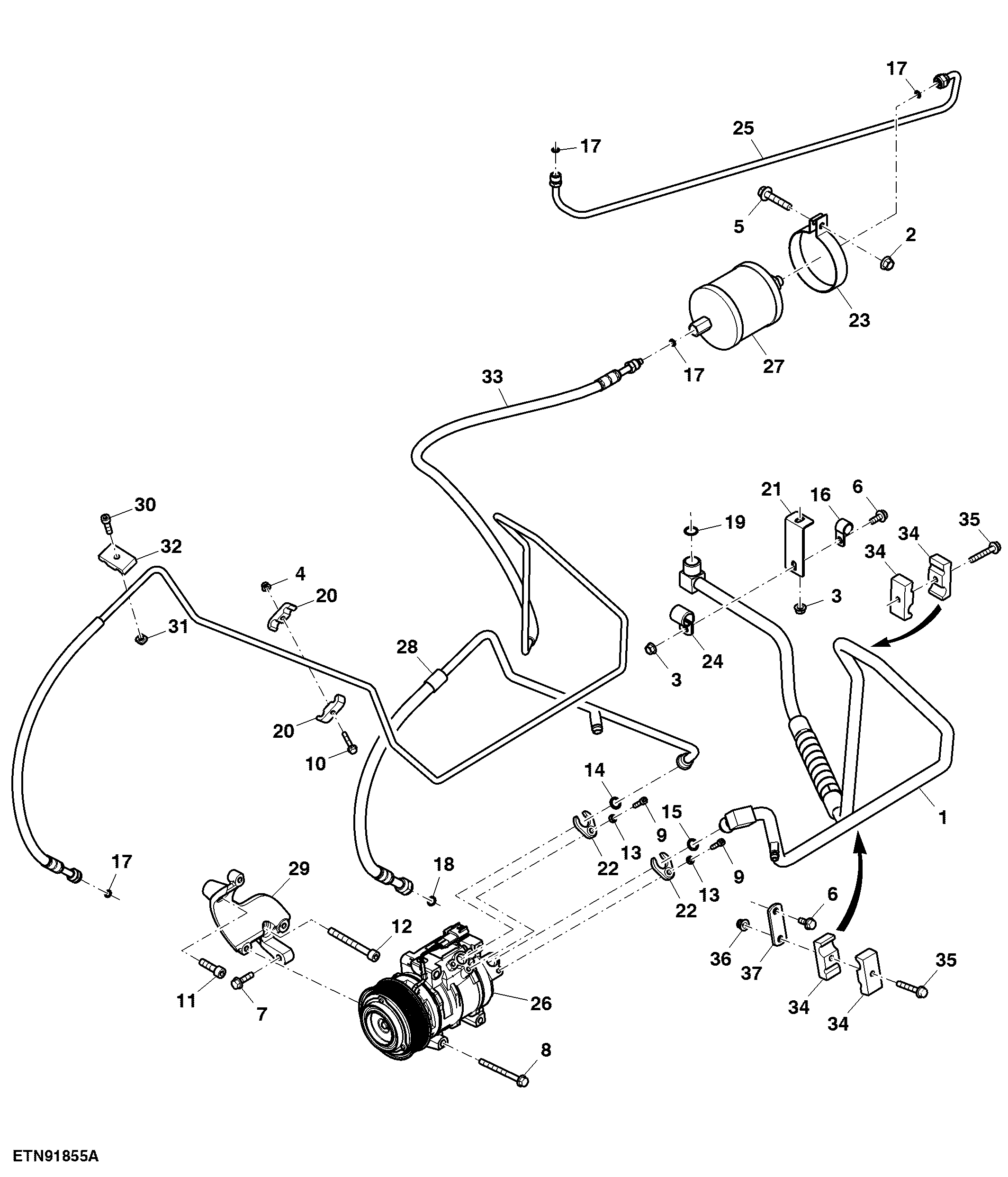

Compressor, Air Conditioner, Cab ( - 500100)

Нет текстового описания
