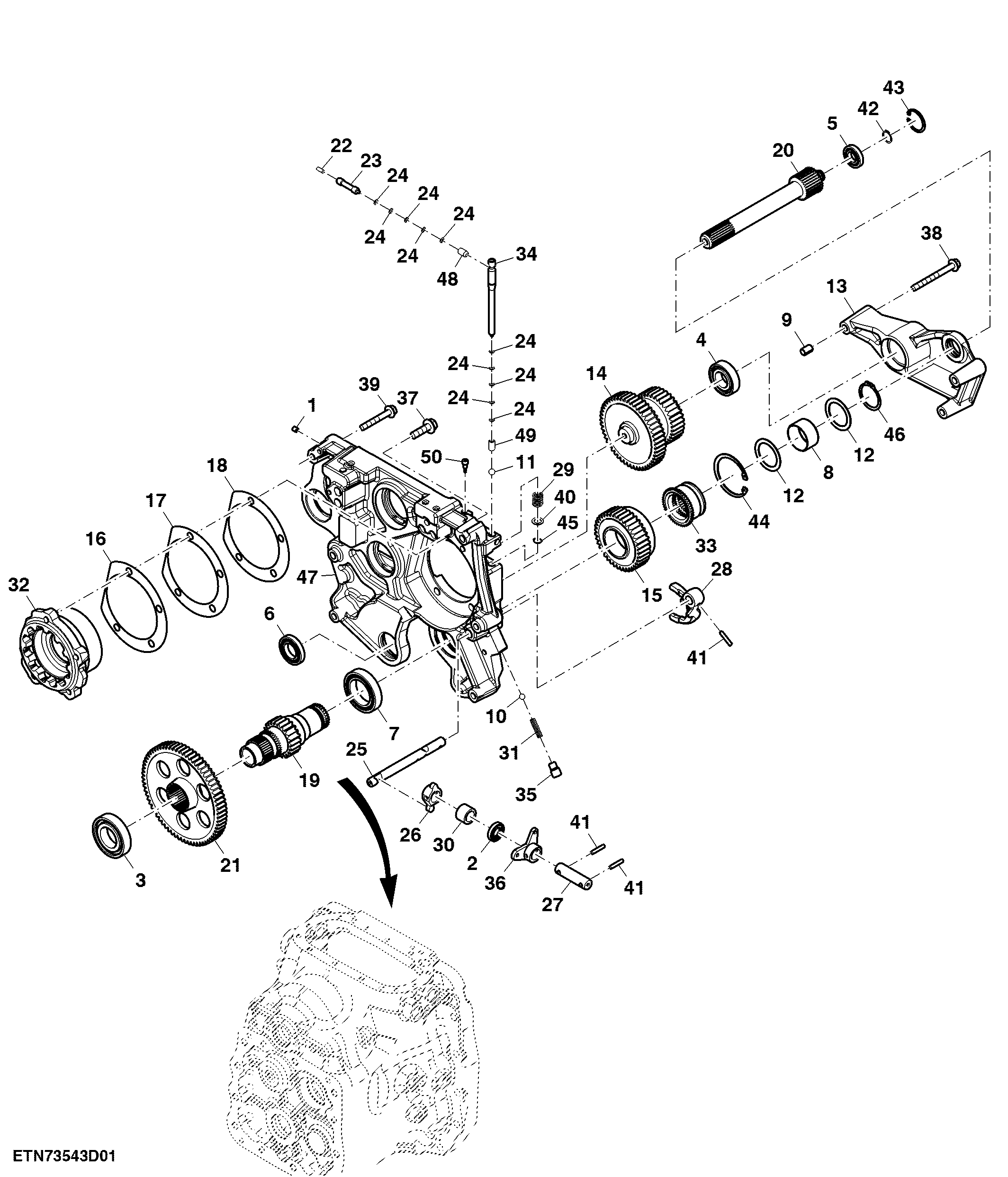

Support, Transmission, W/ Creeper Assembly

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE241377	1	Plug	-
2	SJ13577	1	Seal	-
3	RE274175	1	Ball Bearing	-
4	RE274176	1	Ball Bearing	-
5	RE274178	1	Ball Bearing	-
6	RE274179	1	Ball Bearing	-
7	RE274180	1	Ball Bearing	-
8	RE282523	1	Needle Bearing	-
9	R242560	2	Bushing	-
10	R250028	1	Ball	-
11	R250030	1	Ball	-
12	R257700	2	Thrust Washer	TK = 2 mm
13	R258283	1	Support	-
14	R258287	1	Spur Gear	Z = 34 / 50
15	R258288	1	Spur Gear	Z = 39
16	R258510	1	Shim	TK = 0.10 mm
17	R258511	1	Shim	TK = 0.15 mm
18	R258512	1	Shim	TK = 0.25 mm
19	R259203	1	Shaft	-
20	R259207	1	Shaft	-
21	R259216	1	Spur Gear	Z = 69
22	R259948	1	Pin	-
23	SU23419	1	Pin	-
24	R259952	10	Shim	TK = 0.15 mm
25	R259953	1	Rail	-
26	R259971	1	Lever	-
27	R259972	1	Pin Fastener	-
28	R261466	1	Fork	-
29	R261711	1	Compression Spring	-
30	R267977	1	Bushing	-
31	R268998	1	Compression Spring	-
32	SU292977	1	Bearing Housing W/O Bearing	SUB FOR R269021
33	R271644	1	Shift Collar	-
34	R281739	1	Pin	-
35	R91842	1	Screw	-
36	SU299207	1	Lever	-
37	19M9019	6	Screw	M10 X 70
38	19M9893	3	Screw	M10 X 100
39	19M9907	4	Screw	M12 X 40
40	24H1227	1	Washer	17/32" X 13/16" X 0.060"
41	34M7305	3	Spring Pin	6 X 30 mm
42	40M7080	1	Snap Ring	SUB FOR 40M1825
43	40M1861	1	Snap Ring	-
44	40M7115	1	Snap Ring	SUB FOR 40M1871
45	40M5796	1	Snap Ring	-
46	40M7340	1	Snap Ring	-
47	SJ11762	1	Support	ORDER SJ29945
47	SJ29945	1	Support	-
48	SU23418	1	Pin	-
49	R259949	1	Pin	-
50	SU23754	1	Screw	-
