Control Valve Assembly, MFWD, SyncShuttle™ Plus

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE183369	1	Solenoid Valve	-
2	R171409	1	Drain Plug	-
3	L78975	1	Fitting Plug	-
4	R121609	1	Guide	-
5	SU291222	1	Compression Spring	-
6	SU291733	1	Compression Spring	-
7	R116473	1	Disk	-
8	R250694	1	Compression Spring	-
9	R107252	1	Spring Pin	-
10	R258310	1	Spool Valve	-
11	R58941	1	Pin Fastener	-
12	AR103873	1	Seal	-
13	R258389	1	Lever	-
14	R238951	1	Pin Fastener	-
15	34M7207	2	Spring Pin	5 X 30 mm
16	R238949	1	Link	-
17	R276926	1	Extension Spring	-
18	R258384	1	Arm	-
19	R248140	1	Compression Spring	-
20	SU36808	2	Socket Head Screw	-
21	24M7596	1	Washer	5.500 X 10 X 1 mm
22	L41384	3	Pipe Plug	-
23	R247871	1	Valve Spool	-
24	SU28579	1	Valve Spool	SUB FOR R284552
25	SJ20815	1	Spool Valve	SUB FOR SJ297368
26	51M7045	2	O-Ring	19.300 X 2.200 mm
27	T143169	1	O-Ring	-
28	51M7043	3	O-Ring	15.300 X 2.200 mm
29	R86638	1	Shim	TK = 0.76 mm
30	R258312	1	Compression Spring	-
31	RE63751	3	Pipe Plug	-
32	R277087	1	Compression Spring	-
33	R95081	2	Valve	-
34	R248143	1	Compression Spring	-

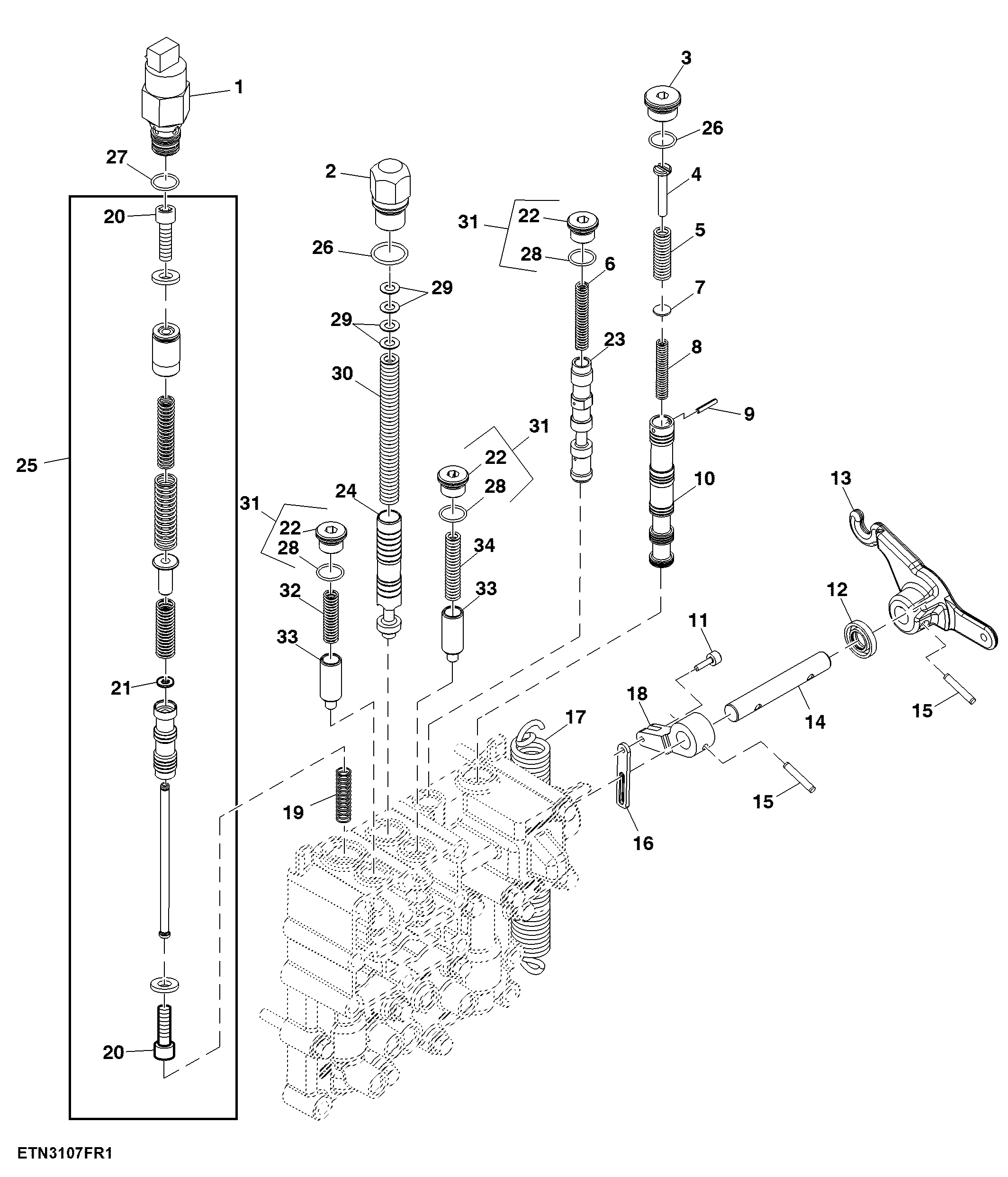

Control Valve Assembly, MFWD, SyncShuttle™ Plus
