Открытый узел

SUSPENDED PLATFORM

SUSPENDED PLATFORM

SUSPENDED PLATFORM

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

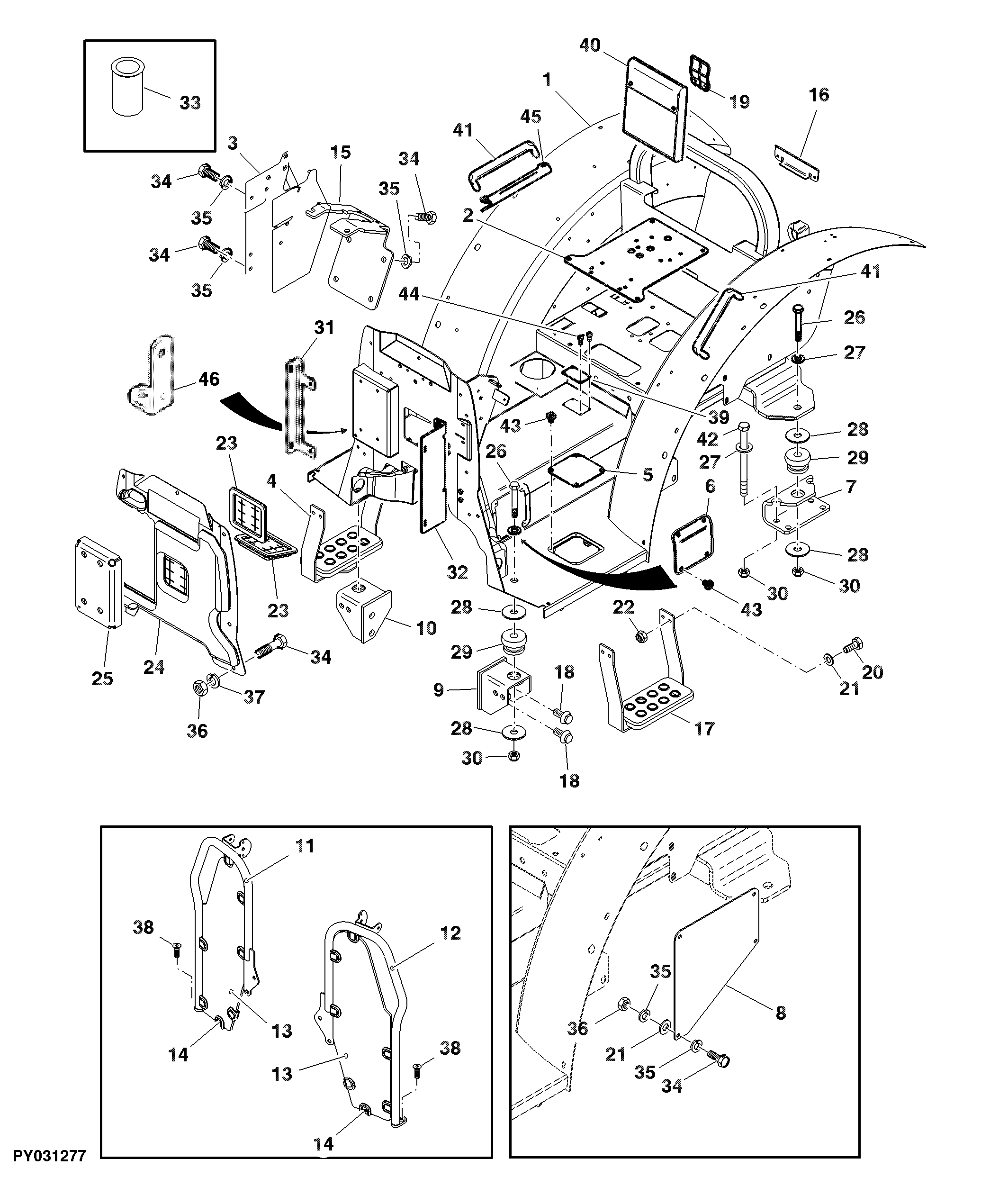

SUSPENDED PLATFORM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER208501	1	Platform	-
2	ER208932	1	Support	-
3	ER358902	1	Plate	-
4	ER208935	1	Step	RH
5	ER208943	1	Plate	-
6	ER200412	1	Plate	-
7	ER209425	2	Support	-
8	ER209422	2	Plate	-
9	ER373005	1	Support	LH
10	ER373004	1	Support	RH
11	ER374482	1	Support	RH
12	ER374483	1	Support	LH
13	ER382252	2	Windowpane	-
14	ER201442	10	Boot	-
15	ER358905	1	Support	-
16	ER200770	1	Support	-
17	ER372878	1	Step	LH
18	ER020733	4	Screw	M20 X 45
19	ER205928	1	Bracket	-
20	ER020851	4	Bolt	M10 X 25
21	ER023071	4	Washer	-
22	ER022085	4	Flange Nut	-
23	ER208200	2	Plug	-
24	ER357959	1	Insulator	-
25	ER358510	1	Insulator	-
26	ER021020	4	Bolt	M16 X 90
27	ER023077	12	Washer	-
28	ER192497	8	Isolator	-
29	ER207113	4	Vibration Dampener	-
30	ER022418	12	Nut	-
31	ER209475	1	Bracket	RH
32	ER389670	1	Bracket	LH
33	ER208891	9	Rivet	M6 X 15
34	ER020936	10	Bolt	M8 X 25
35	ER022859	12	Lock Washer	-
36	ER022116	15	Nut	-
37	ER022856	10	Lock Washer	-
38	ER020497	2	Screw	M10 X 30
39	ER374979	1	Cover	-
40	ER391709	1	Holder	(SUB FOR ER199300)
41	ER358322	2	Handle	-
42	ER021201	8	Cap Screw	M16 X 200
43	ER191276	8	Screw	SUB FOR ER021729
44	ER020207	4	Bolt	M5 X 10
45	ER393419	1	Bracket	-
46	ER190021	1	Bracket	-
