Открытый узел

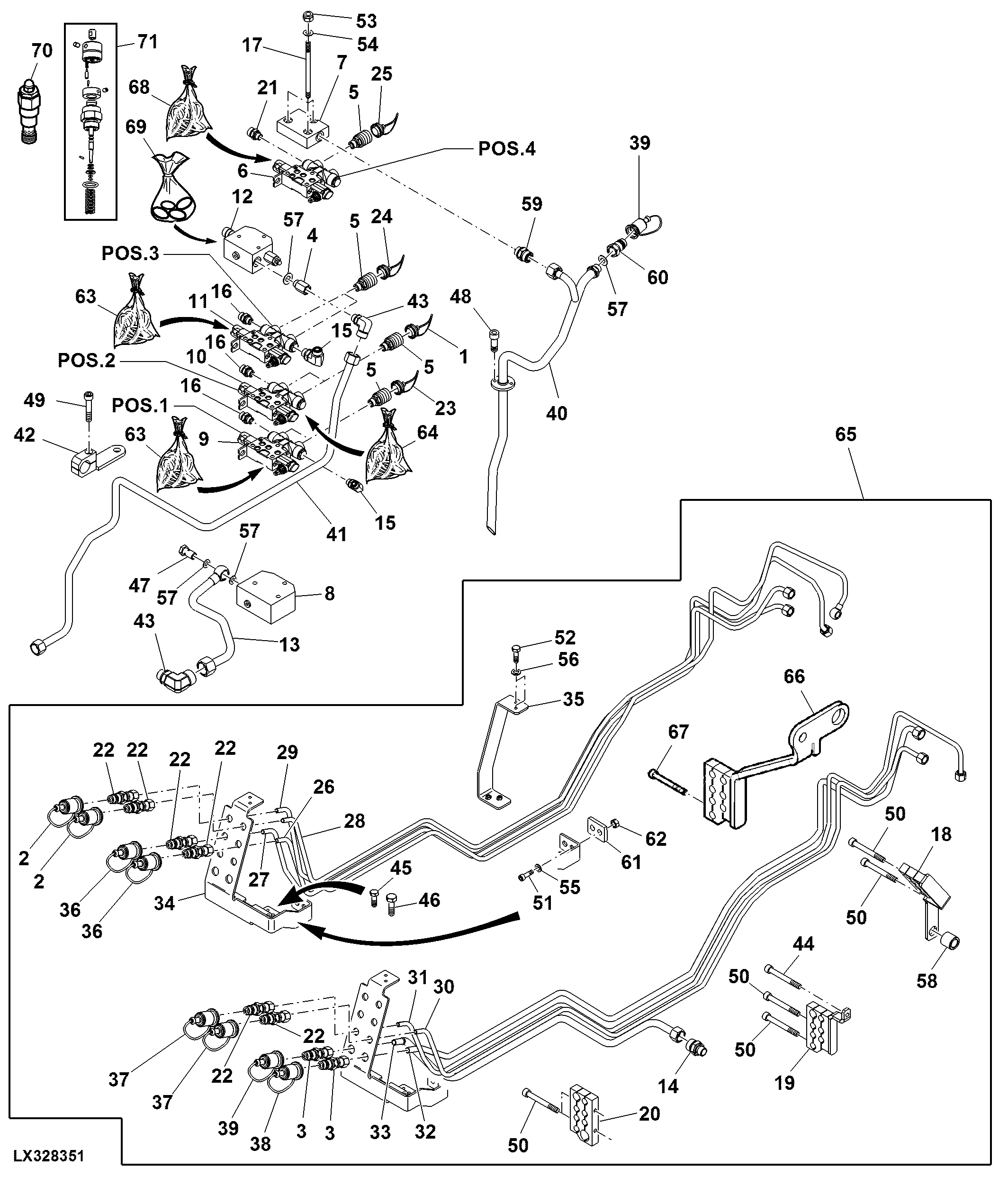

OIL LINES AND MID MOUNT COUPLERS, SELECTIVE CONTROL VALVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER108551	2	Dust Shield	-
2	ER124907	2	Cap	-
3	ER126234	3	Hydr. Quick Coupler Plug	-
4	ER190300	1	Extension	-
5	ER192250	7	Hydr. Quick Coupler Socket	-
6	ER201802	1	Selective Control Valve	-
7	ER205161	1	Flange	-
8	ER205253	1	Flange	-
9	ER208872	1	Selective Control Valve	-
10	ER208873	1	Selective Control Valve	-
11	ER209427	1	Selective Control Valve	-
12	ER385017	1	Flange	-
13	ER388191	1	Pipe	-
14	ER340999	2	Threaded Nipple	-
15	ER357377	3	Elbow Fitting	-
16	ER357454	3	Fitting	-
17	ER358660	3	Stud	-
18	ER359991	1	Clamp	-
19	ER359992	1	Clamp	-
20	ER359993	1	Clamp	-
21	ER359995	1	Plug	-
22	ER368385	6	Threaded Nipple	-
23	ER370486	2	Dust Shield	-
24	ER374307	2	Dust Shield	-
25	ER370488	1	Plug	-
26	ER393340	1	Pipe	-
27	ER393341	1	Pipe	-
28	ER393342	1	Pipe	-
29	ER397250	1	Pipe	-
30	ER393344	1	Pipe	-
31	ER393345	1	Pipe	-
32	ER393346	1	Pipe	-
33	ER372841	1	Pipe	-
34	ER372842	1	Bracket	-
35	ER372843	1	Bracket	-
36	ER372915	2	Plug	-
37	ER380064	2	Plug	-
38	ER372917	1	Plug	-
39	ER372918	2	Plug	-
40	ER397249	1	Pipe	-
41	ER372943	1	Pipe	-
42	ER372944	1	Clamp	-
43	ER372945	2	Elbow Fitting	-
44	ER020767	1	Bolt	-
45	19M7404	1	Cap Screw	M14 X 40, SUB FOR ER020781 APPL
46	ER020851	1	Bolt	-
47	ER028240	2	Fitting	-
48	ER021362	2	Screw	-
49	ER021373	1	Screw	-
50	ER021379	6	Bolt	-
51	19M8746	2	Screw	M16 X 40, SUB FOR ER021456 APPL
52	ER020780	3	Screw	-
53	ER022410	3	Nut	-
54	ER023071	3	Washer	-
55	ER023077	2	Washer	-
56	ER023109	3	Washer	-
57	ER023280	5	Washer	-
58	ER374851	1	Spacer	-
59	ER342007	1	Fitting	-
60	ER358223	1	Threaded Nipple	-
61	ER397600	1	Coupling	-
62	ER022128	2	Nut	-
63	ER262642	1	O-Ring Kit	-
64	ER261769	1	O-Ring Kit	-
65	ER067941	1	Field Installation Kit	-
66	ER399032	1	Clamp	-
67	ER021378	2	Screw	-
68	ER262643	1	O-Ring Kit	-
69	ER261183	1	Seal	-
70	ER262670	1	Valve	-
71	ER261415	1	Knob	-

OIL LINES AND MID MOUNT COUPLERS, SELECTIVE CONTROL VALVE

Нет текстового описания
