Открытый узел

MFWD OIL SUPPLY LINE

MFWD OIL SUPPLY LINE

MFWD OIL SUPPLY LINE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

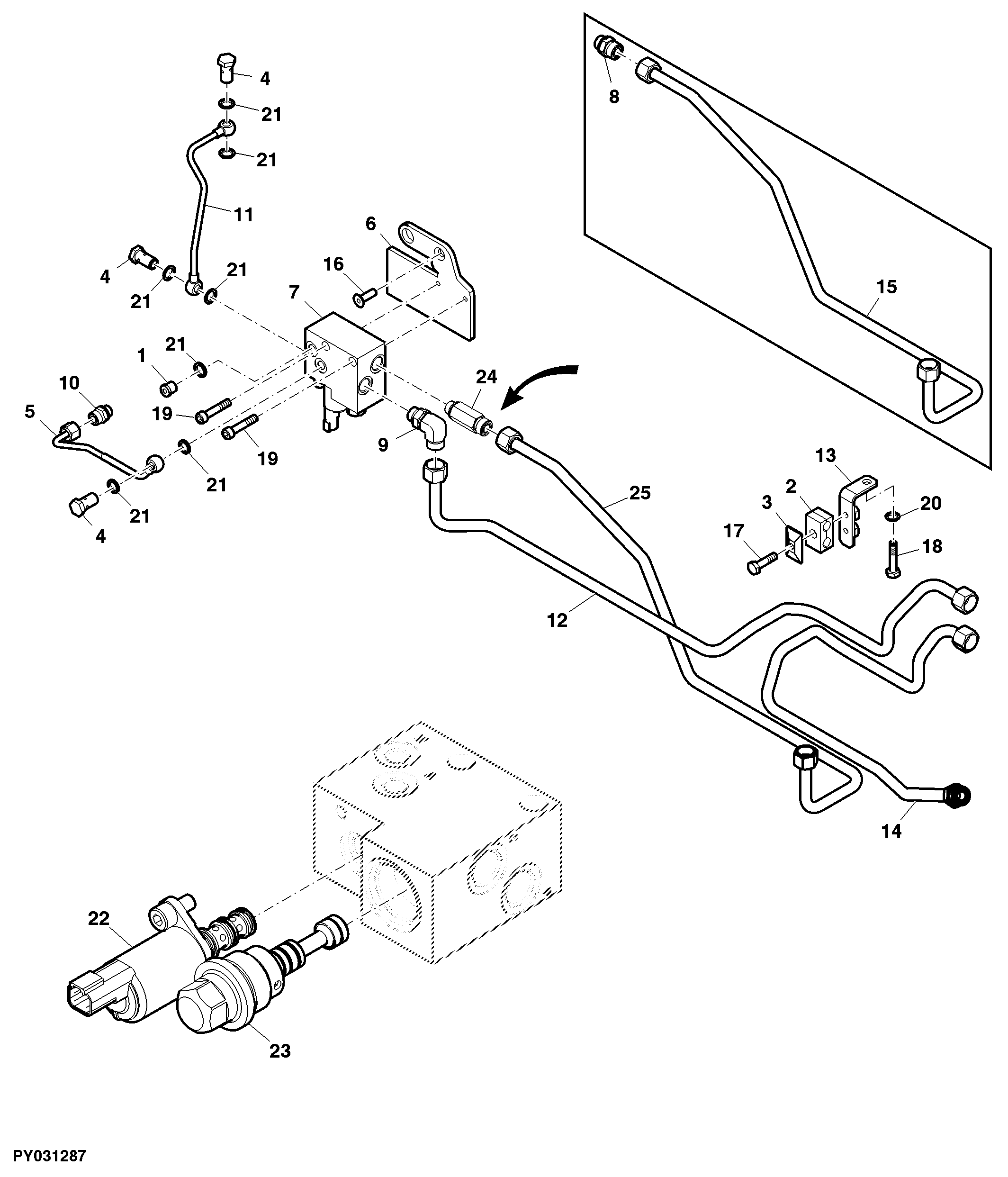

MFWD OIL SUPPLY LINE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER021581	1	Plug	-
2	ER194404	1	Clamp	-
3	ER194406	1	Plate	-
4	ER194566	3	Fitting	-
5	ER370565	1	Pipe	(SUB FOR ER208716)
6	ER340261	1	Bracket	-
7	ER341834	1	Valve	-
8	ER342007	1	Fitting	-
9	ER357375	1	Elbow Fitting	-
10	ER134916	1	Fitting	(SUB FOR ER357704)
11	ER357740	1	Pipe	-
12	ER371258	1	Pipe	-
13	ER371260	1	Bracket	-
14	ER372776	1	Pipe	-
15	ER373475	1	Pipe	-
16	ER020509	1	Bolt	M12 X 25
17	19M7269	1	Cap Screw	M8 X 50, (SUB FOR ER020798 APPL)
18	ER020928	1	Bolt	M12 X 50
19	ER021399	2	Bolt	M8 X 55
20	24M7047	1	Washer	13 X 24 X 2.500 mm, SUB FOR ER023113
21	ER023287	7	Washer	-
22	ER262011	1	Valve	-
23	ER262012	1	Valve	-
24	ER394928	1	Threaded Nipple	-
25	ER399565	1	Pipe	-
