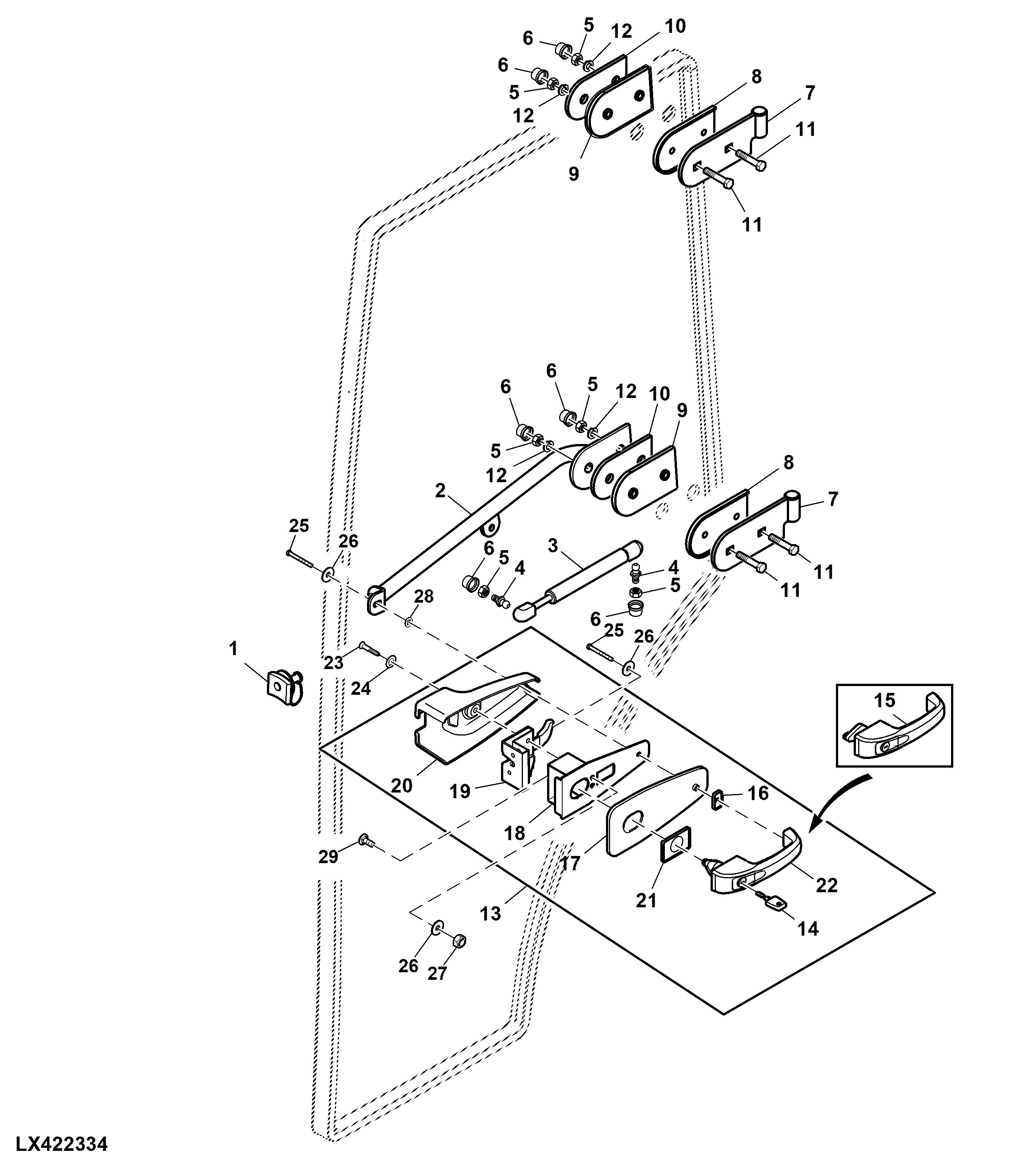

ATTACHING PARTS CAB DOORS - DOOR HANDLE AND LOCK

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER207154	2	Hinge	-
2	ER339494	1	Handle	RH
2	ER339492	1	Handle	LH
3	ER359201	2	Gas Operated Cylinder	-
3	ER200489	2	Gas Operated Cylinder	-
4	ER200461	4	Ball Joint	-
5	ER022116	12	Nut	M8
6	ER201337	12	Cap	-
7	ER387629	2	Hinge	RH
7	ER387633	2	Hinge	LH
8	ER201333	2	Gasket	-
9	ER201334	2	Gasket	-
10	ER201335	4	Gasket	-
11	19M8008	8	Cap Screw	M8 X 35, (SUB FOR ER020786 APPL)
12	12M7056	8	Lock Washer	8 mm, (SUB FOR ER022856 APPL)
13	ER396299	1	Handle	RH, (SUB FOR ER371230)
13	ER396298	1	Handle	LH, (SUB FOR ER371229)
14	ER371222	2	Key	-
15	ER371221	2	Handle	-
16	ER371220	2	Gasket	-
17	ER371219	2	Gasket	-
18	ER371218	1	Support	RH
18	ER371224	1	Hinge	LH
18	ER371224	1	Hinge	(FOR ER396298, ER396299)
19	ER371217	1	Lock	RH, (FOR ER371230)
19	ER396303	1	Lock	RH, (FOR ER396299)
19	ER371223	1	Lock	LH, (FOR ER371229)
19	ER396302	1	Lock	LH, (FOR ER396298)
20	ER371216	2	Cover	-
21	ER371228	2	Gasket	(FOR ER396298, ER396299)
22	ER396300	1	Handle	RH, (FOR ER396299)
22	ER396301	1	Handle	LH, (FOR ER396298)
23	ER190142	1	Screw	-
24	ER190143	1	Washer	-
25	19M7160	3	Cap Screw	M6 X 30
26	24M7054	5	Washer	6.400 X 12 X 1.600 mm
27	14M7165	2	Lock Nut	M6
28	ER022957	1	Washer	-
29	ER020487	2	Screw	-

ATTACHING PARTS CAB DOORS - DOOR HANDLE AND LOCK
