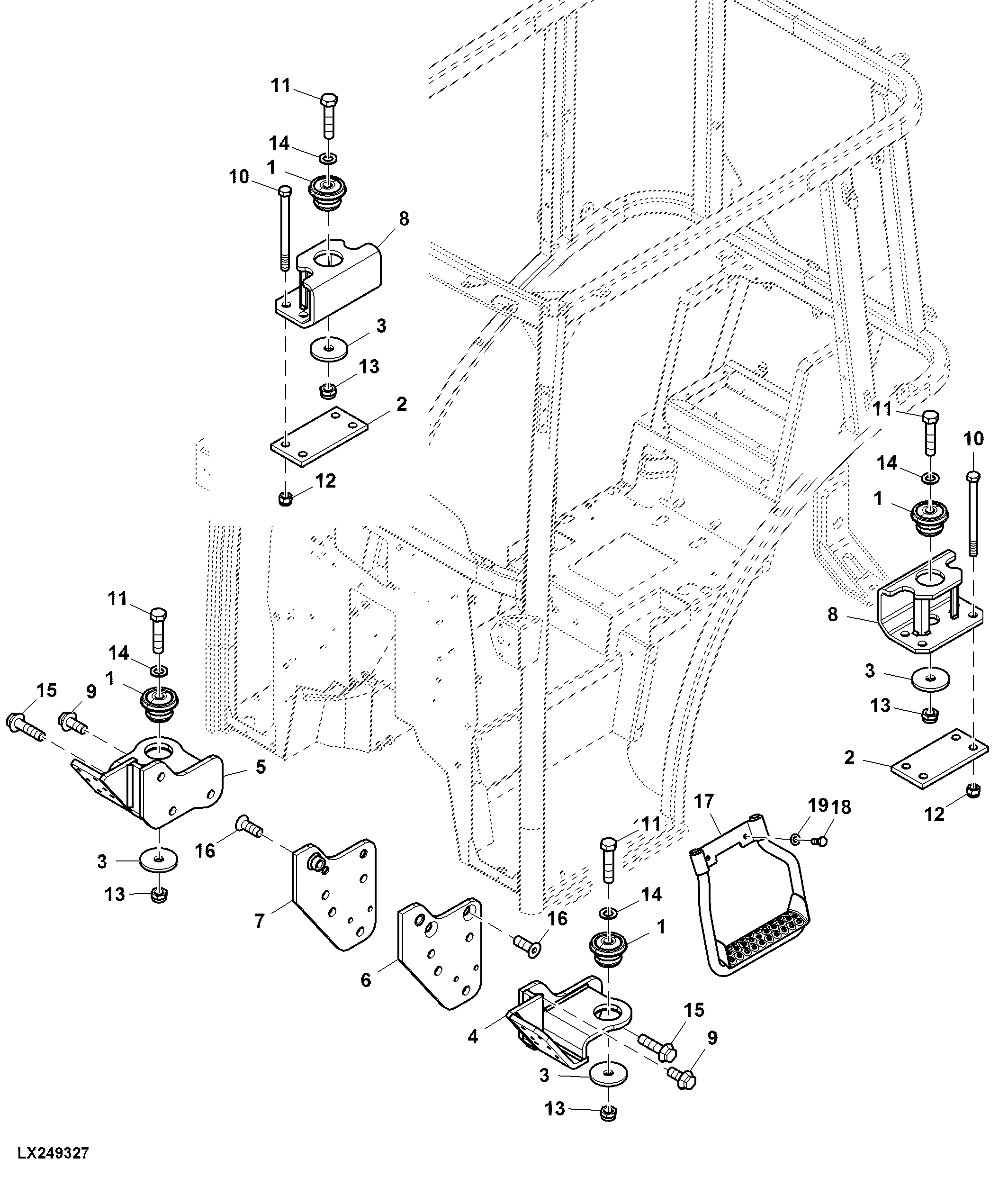

Mounting Parts / Steps, Cab ( - x09159)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER207480	4	Vibration Dampener	Refer PIN Introblock for Serial Number Details
2	ER125435	2	Support	-
3	ER262902	4	Bushing	-
4	ER434662	1	Support	LH
5	ER434665	1	Support	RH
6	ER434667	1	Bracket	LH
7	ER434670	1	Bracket	RH
8	ER434675	2	Support	-
9	ER020733	2	Screw	M20 X 45
10	ER021201	8	Cap Screw	M16 X 200
11	19M8147	4	Cap Screw	M20 X 90
12	14M7330	8	Lock Nut	M16
13	14M7410	4	Lock Nut	M20
14	24M7051	4	Washer	21 X 37 X 3 mm
15	ER372991	4	Bolt	M20
16	ER386702	4	Screw	M20 X 55
17	ER554849	2	Step	SUB FOR ER434963
18	19M7139	4	Cap Screw	M8 X 20
19	24M7095	4	Washer	8.400 X 15 X 1.600 mm, SUB FOR ER023109

Mounting Parts / Steps, Cab ( - x09159)
