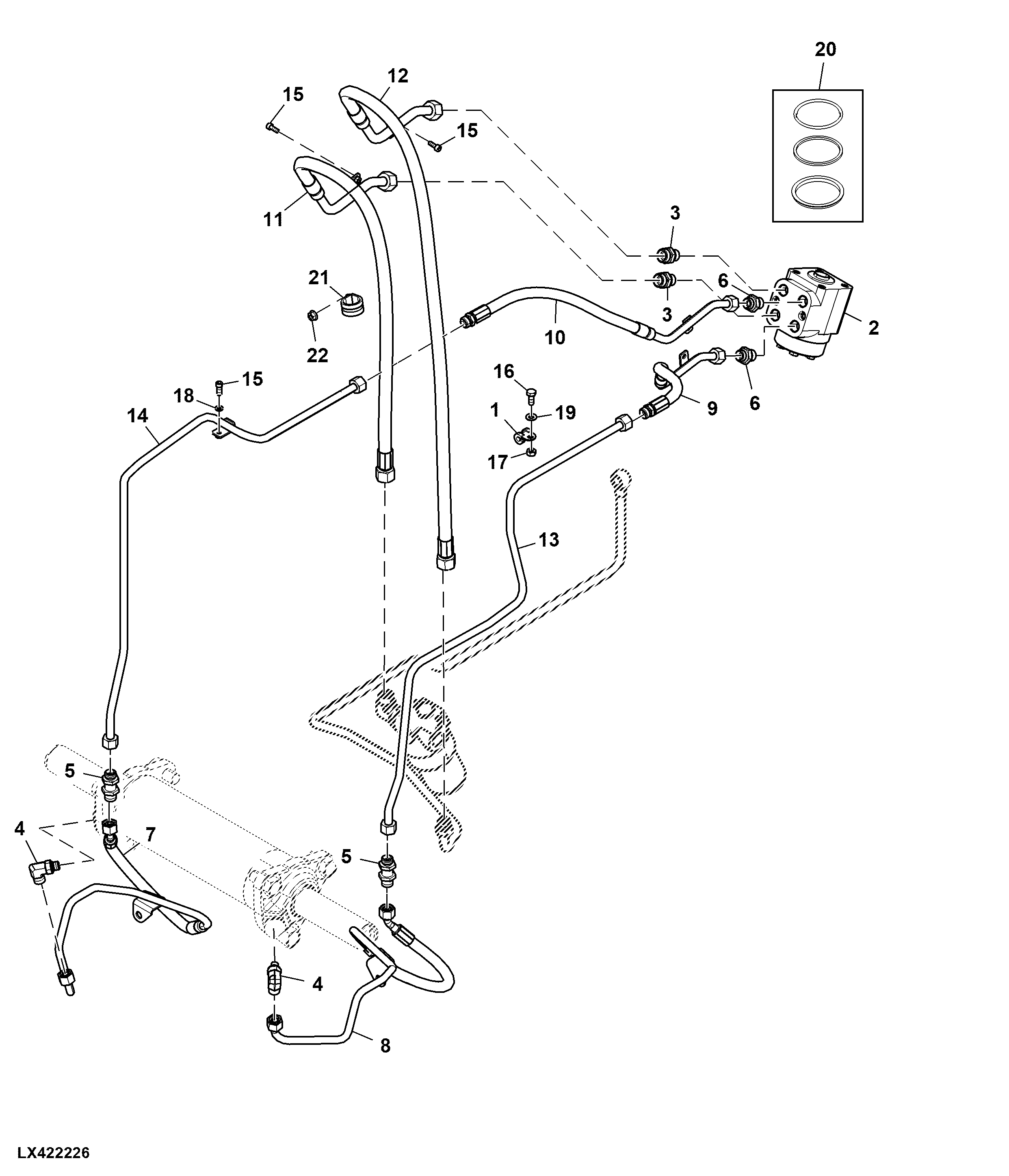

Steering Valve and Hydraulic Oil Lines, OOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER199128	1	Clamp	-
2	ER202660	1	Valve	-
3	ER411369	2	Fitting	-
4	ER411380	2	Elbow Fitting	-
5	ER414422	2	Fitting	-
6	ER414657	2	Elbow Fitting	-
7	ER442198	1	Pipe	-
8	ER442199	1	Pipe	-
9	ER457126	1	Pipe	-
10	ER457164	1	Pipe	-
11	ER499184	1	Pipe	SUB FOR ER457165
12	ER457167	1	Pipe	-
13	ER559354	1	Pipe	SUB FOR ER457182
14	ER457183	1	Pipe	-
15	ER021362	3	Screw	M6 X 16
16	ER021608	1	Screw	M8 X 20
17	14M7273	1	Nut	M8, SUB FOR ER022116
18	24M7054	1	Washer	6.400 X 12 X 1.600 mm, SUB FOR ER023066
19	24M7095	1	Washer	8.400 X 15 X 1.600 mm, SUB FOR ER023109
20	ER263099	1	Seal Kit	-
21	ER374997	1	Clamp	-
22	14M7298	1	Flange Nut	M8, SUB FOR ER022086

Steering Valve and Hydraulic Oil Lines, OOS
