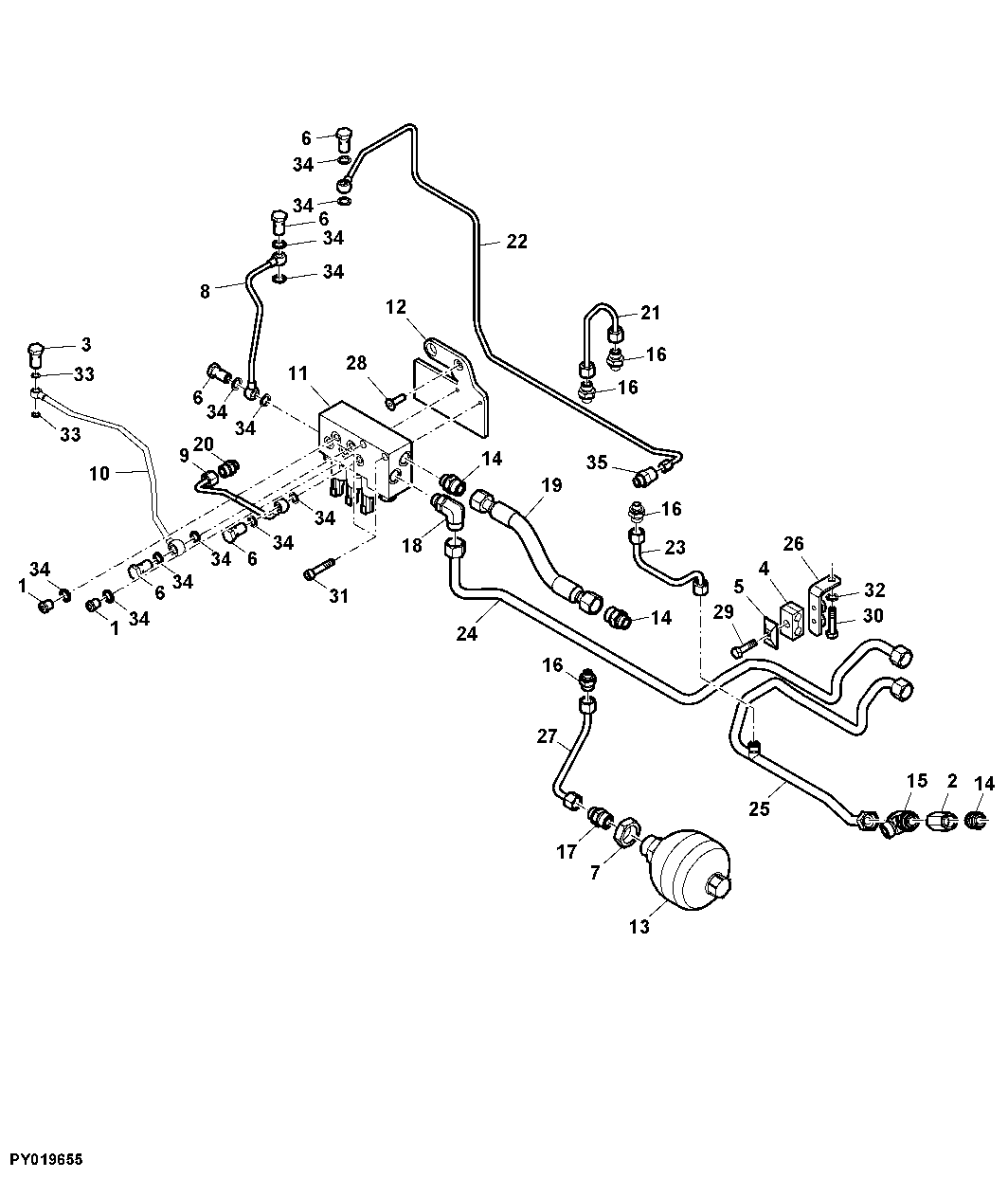

REVERSER VALVE AND HYDRAULIC HOSE CONNECTION

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ER021581	2	Plug	-
2	ER133486	1	Pressure Relief Fitting	-
3	ER190069	1	Hollow Screw	-
4	ER194404	1	Clamp	-
5	ER194406	1	Plate	-
6	ER194566	5	Fitting	-
7	ER203614	1	Nut	-
8	ER208715	1	Pipe	-
9	ER370565	1	Pipe	-
10	ER340802	1	Oil Line	-
11	ER340180	1	Valve	-
12	ER340261	1	Bracket	-
13	ER341997	1	Hydraulic Accumulator	-
14	ER342007	3	Fitting	-
15	ER357172	1	Threaded Nipple	-
16	ER357174	4	Threaded Nipple	-
17	ER357175	1	Threaded Nipple	-
18	ER357375	1	Elbow Fitting	-
19	ER357376	1	Pipe	-
20	ER134916	1	Fitting	-
21	ER357747	1	Pipe	-
22	ER357904	1	Pipe	-
23	ER371257	1	Pipe	-
24	ER371258	1	Pipe	-
25	ER371259	1	Pipe	-
26	ER371260	1	Bracket	-
27	ER371261	1	Pipe	-
28	ER020509	1	Bolt	-
29	19M7269	1	Cap Screw	M8 X 50, (SUB FOR ER020798 APPL)
30	ER020928	1	Bolt	-
31	ER021399	2	Bolt	-
32	24M7047	1	Washer	13 X 24 X 2.500 mm, SUB FOR ER023113
33	R62107	2	Washer	(SUB FOR ER023260 APPL)
34	ER023287	12	Washer	-
35	ER134916	1	Fitting	-

REVERSER VALVE AND HYDRAULIC HOSE CONNECTION
