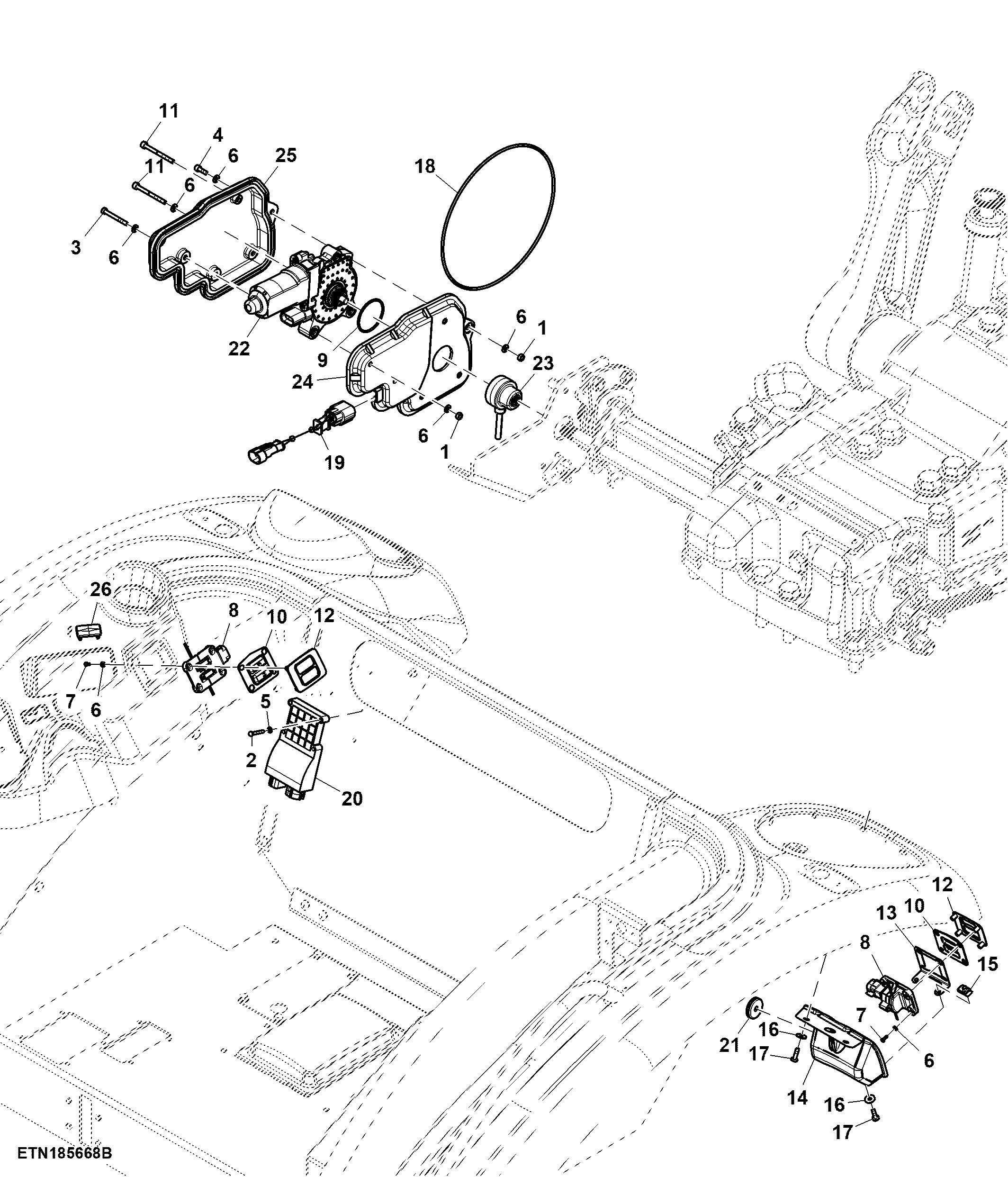

Wiring Harness, Electric Quick Raise and Lower, OOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7139	3	Nut	M4
2	19M7317	4	Screw	M5 X 30
3	19M9034	2	Screw	M4 X 35
4	19M9054	1	Screw	M4 X 12
5	24M7027	4	Washer	5.300 X 10 X 1 mm
6	24M7117	16	Washer	4.300 X 9 X 0.800 mm
7	37M7411	8	Screw	-
8	AL172871	2	Control	-
9	H35244	1	Ring	-
10	L169912	2	Boot	-
11	R184736	3	Socket Head Screw	-
12	R234273	2	Frame	-
13	SU61708	1	Bracket	Fender LH
14	SU61709	1	Cover	Fender LH
15	R135870	2	Nut	-
16	24M7139	4	Washer	6.400 X 18 X 1.600 mm
17	21M7296	4	Screw	M6 X 20
18	R59384	1	O-Ring	-
19	SJ12695	1	Wiring Harness	Motor Pig Tail
20	SJ17002	1	Electronic Control Unit	-
21	R205544	1	Grommet	-
22	SJ301628	1	Electric Motor	-
23	SJ301631	1	Mounting Parts	-
24	SU40714	1	Cover	Motor, Front
25	SU40715	1	Cover	Motor, Rear
26	SU56019	1	Plug	-

Wiring Harness, Electric Quick Raise and Lower, OOS

Нет текстового описания
