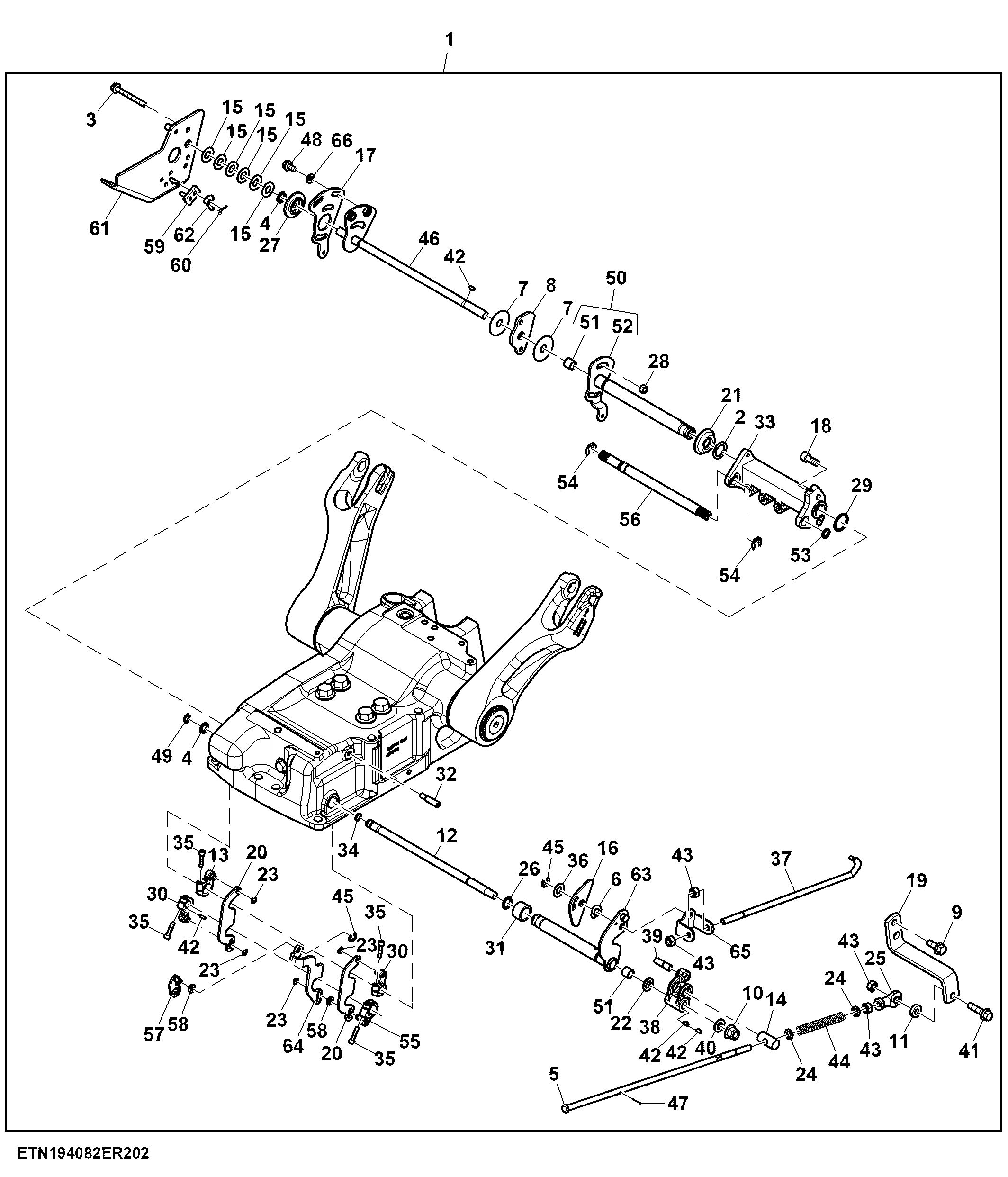

Rockshaft Control Levers and Linkages W/ Electric Quick Raise and Lower

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ34058	1	Rockshaft Unit	-
2	R105168	1	Washer	-
3	19M7803	2	Screw	M8 X 70
4	R105216	2	Washer	-
5	SU25081	1	Rod	Draft Feedback Linkage
6	R114360	1	Washer	-
7	R105198	2	Disk	-
8	SU27943	1	Plate	-
9	19M7785	2	Screw	M10 X 25
10	14M7529	1	Lock Nut	M12
11	24H1781	1	Washer	13/32" X 7/8" X 1/4"
12	SU36823	1	Shaft	Draft Feedback
13	SJ15377	1	Lever	-
14	SU27966	1	Pin	-
15	12M6601	6	Disk Spring	14.200 X 28 X 1.500 mm
16	R114057	1	Lever	-
17	SU35484	1	Bracket	-
18	19M8533	2	Screw	M10 X 25
19	SU26559	1	Bracket	-
20	R105174	2	Link	-
21	SU27992	1	Spacer	-
22	24M7038	1	Washer	13.500 X 24 X 2.500 mm
23	SU29791	4	Snap Ring	-
24	24M7096	2	Washer	10.500 X 18 X 1.600 mm
25	SU29788	1	Draft Link End	-
26	R34404	2	O-Ring	-
27	SU27967	1	Spacer	-
28	14M7273	2	Nut	M8
29	H21957	1	O-Ring	-
30	SJ15376	2	Lever	-
31	SU57299	1	Spacer	-
32	SU57515	1	Socket Head Screw	-
33	SU40356	1	Bearing Housing W/O Bearing	-
34	P51212	3	O-Ring	-
35	19M8505	4	Screw	M6 X 25
36	24H1849	2	Washer	17/32" X 1" X 0.036"
37	SU26561	1	Rod	-
38	SJ16527	1	Lever	-
39	SU27981	1	Pin	-
40	24M7047	1	Washer	13 X 24 X 2.500 mm
41	19M8162	1	Screw	M10 X 40
42	26H70	4	Shaft Key	1/8" X 1/2"
43	14M7274	4	Nut	M10
44	R105187	1	Compression Spring	-
45	SU29790	3	Snap Ring	-
46	SJ20735	1	Shaft	Position Control
47	11M7009	1	Cotter Pin	2 X 16 mm
48	19M7865	2	Screw	M8 X 16
49	SU29794	1	Snap Ring	-
50	SJ34104	1	Lever	Draft Control
51	R105208	2	Bushing	-
52	SJ34102	1	Shaft	Draft Control
53	R131149	1	O-Ring	-
54	40M7039	2	Snap Ring	-
55	SJ20889	1	Lever	-
56	SU61555	1	Shaft	Splined
57	SJ20998	1	Link	-
58	24M7055	2	Washer	8.400 X 16 X 1.600 mm
59	SJ11340	1	Pin	-
60	R228055	1	Pin	-
61	SJ24169	1	Bracket	Motor Mounting
62	14M7019	1	Wing Nut	M6
63	SJ34786	1	Lever	-
64	SU55908	1	Link	-
65	SU26560	1	Clevis	-
66	24M7238	1	Washer	8.700 X 17 X 2 mm

Rockshaft Control Levers and Linkages W/ Electric Quick Raise and Lower
