Triple Deluxe Rear SCV and Hydraulic Quick-Connect Coupler

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7786	4	Screw	M10 X 30
2	RE255758	6	Hyd. Quick-Connect Coupler	-
3	51M7045	6	O-Ring	19.300 X 2.200 mm
4	SU54506	1	Support	SUB FOR SU33690
5	SJ23582	1	Oil Line	Triple Deluxe Rear SCV
6	AL200064	1	Elbow Fitting	-
7	T77814	1	O-Ring	-
8	14M7396	1	Lock Nut	M8
9	19M7802	1	Screw	M8 X 65
10	H114865	2	Clamp	-
11	T77613	1	O-Ring	-
12	H112567	2	Plate	-
13	51M7047	3	O-Ring	23.600 X 2.900 mm
14	SJ23882	1	Hydraulic Hose	LGTH = 404 mm
15	T77858	4	O-Ring	-
16	RE268228	1	Cap	1E, Green
17	RE268229	1	Cap	1R, Green
18	RE268230	1	Cap	2E, Blue
19	RE268231	1	Cap	2R, Blue
20	RE268233	1	Cap	3R, Brown
21	38H5019	2	Elbow Fitting	-
22	38H5116	1	Tee Fitting	-
23	RE268232	1	Cap	3E, Brown
24	24M7466	3	Washer	10.500 X 20 X 2 mm
25	19M7402	3	Cap Screw	M10 X 25
26	SU40420	4	Stud	-
27	12M7135	4	Lock Washer	10 mm
28	14M7140	4	Nut	M10

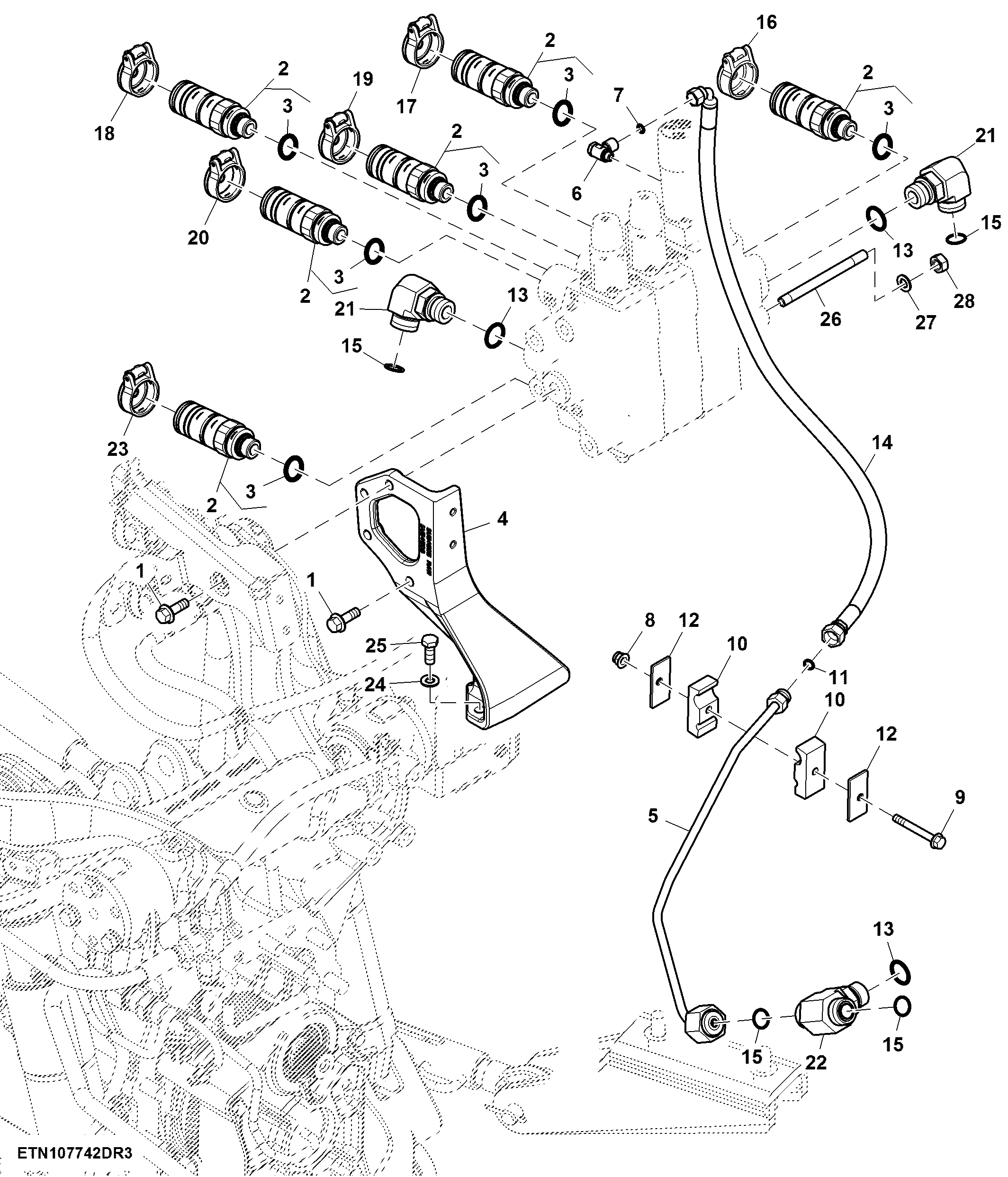

Triple Deluxe Rear SCV and Hydraulic Quick-Connect Coupler

Нет текстового описания
