Открытый узел

Rockshaft Control Linkage, W/ Trailer Brake

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	2	Screw	M8 X 16
2	11M7008	1	Cotter Pin	2 X 14 mm
3	12M6601	4	Disk Spring	14.200 X 28 X 1.500 mm
4	14M7273	2	Nut	M8
5	14M7274	4	Nut	M10
6	14M7303	1	Flange Nut	M6
7	14M7529	1	Lock Nut	M12
8	19M7663	2	Cap Screw	M8 X 70
9	19M8533	2	Screw	M10 X 25
10	19M8909	2	Screw	M10 X 25
11	19M8910	1	Screw	M10 X 35
12	24H1781	1	Washer	13/32" X 7/8" X 1/4"
13	24H1849	2	Washer	17/32" X 1" X 0.036"
14	24M7038	1	Washer	13.500 X 24 X 2.500 mm
15	24M7096	2	Washer	10.500 X 18 X 1.600 mm
16	24M7238	2	Washer	8.700 X 17 X 2 mm
17	26H70	4	Shaft Key	1/8" X 1/2"
18	P51212	3	O-Ring	-
19	R105166	1	Spacer	-
20	R105168	2	Washer	-
21	R105173	1	Bearing Housing W/O Bearing	-
22	R105175	2	Plate	-
23	R105183	1	Shaft	LGTH = 305 mm
24	R105186	1	Bolt	-
25	R105187	1	Compression Spring	-
26	R105189	1	Clevis	-
27	R105198	2	Disk	-
28	R105201	1	Pin	-
29	R105216	2	Washer	-
30	R114057	1	Lever	-
31	R114360	1	Washer	-
32	R114422	1	Spacer	-
33	R114429	1	Rod	-
34	R26871	2	Snap Ring	-
35	P48347	2	O-Ring	-
36	R32507	1	Snap Ring	-
37	R114056	1	Pin	-
38	RE42501	1	Link End	-
39	RE45979	1	Lever	-
40	SJ12444	1	Lever	-
41	RE46010	1	Lever	-
42	R105208	2	Bushing	-
43	RE42488	1	Lever	ORDER RE46010
44	R242282	1	Bracket	-
45	RE46035	1	Plate	-
46	RE42486	2	Lever	-
47	SU26790	1	Lever	-
48	H21957	1	O-Ring	-
49	R105174	2	Link	-
50	19M8505	2	Screw	M6 X 25
51	19M8511	2	Screw	M6 X 22
52	RE42487	2	Lever	-
53	R114430	1	Washer	-
54	R72653	4	Snap Ring	-

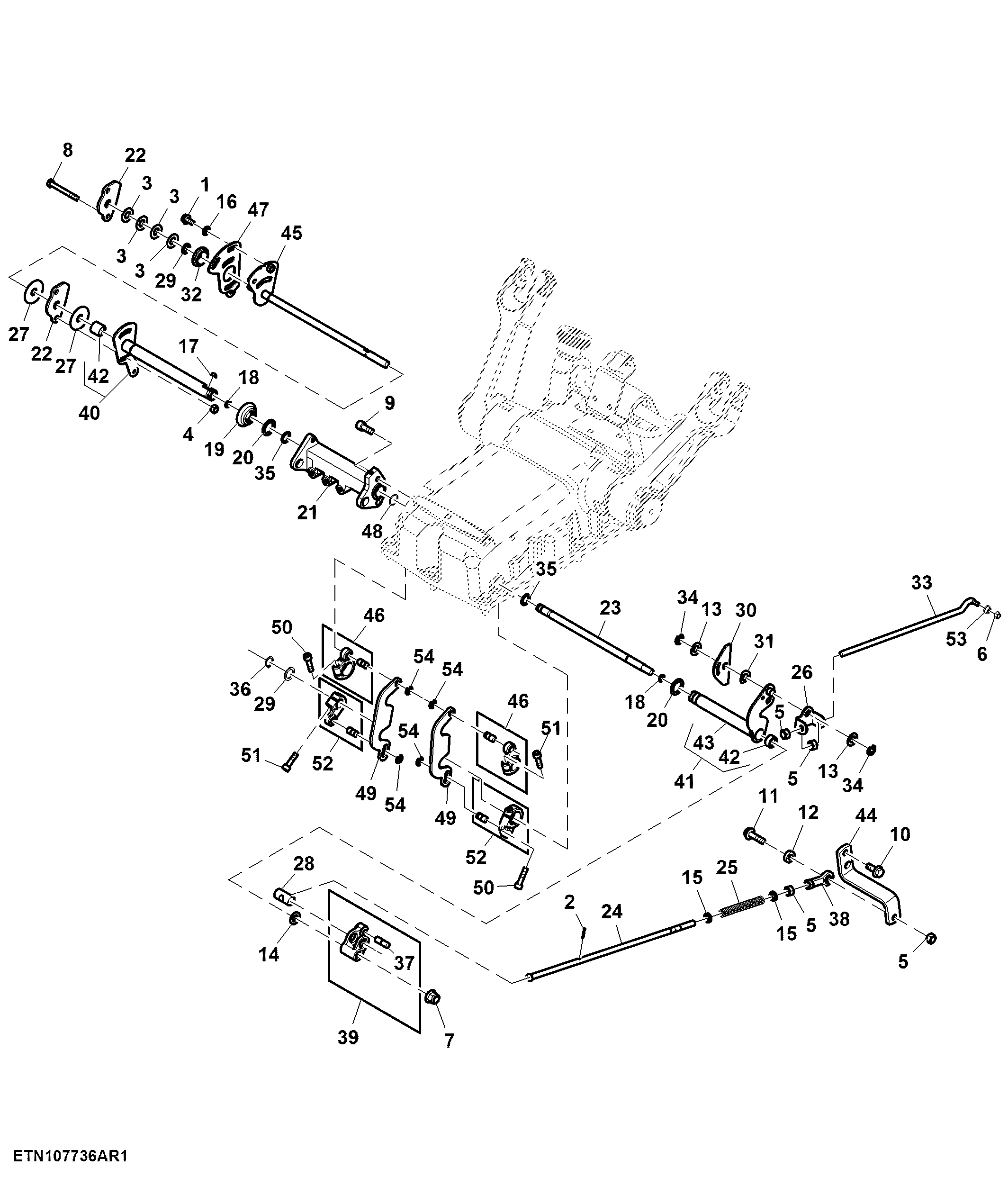

Rockshaft Control Linkage, W/ Trailer Brake
