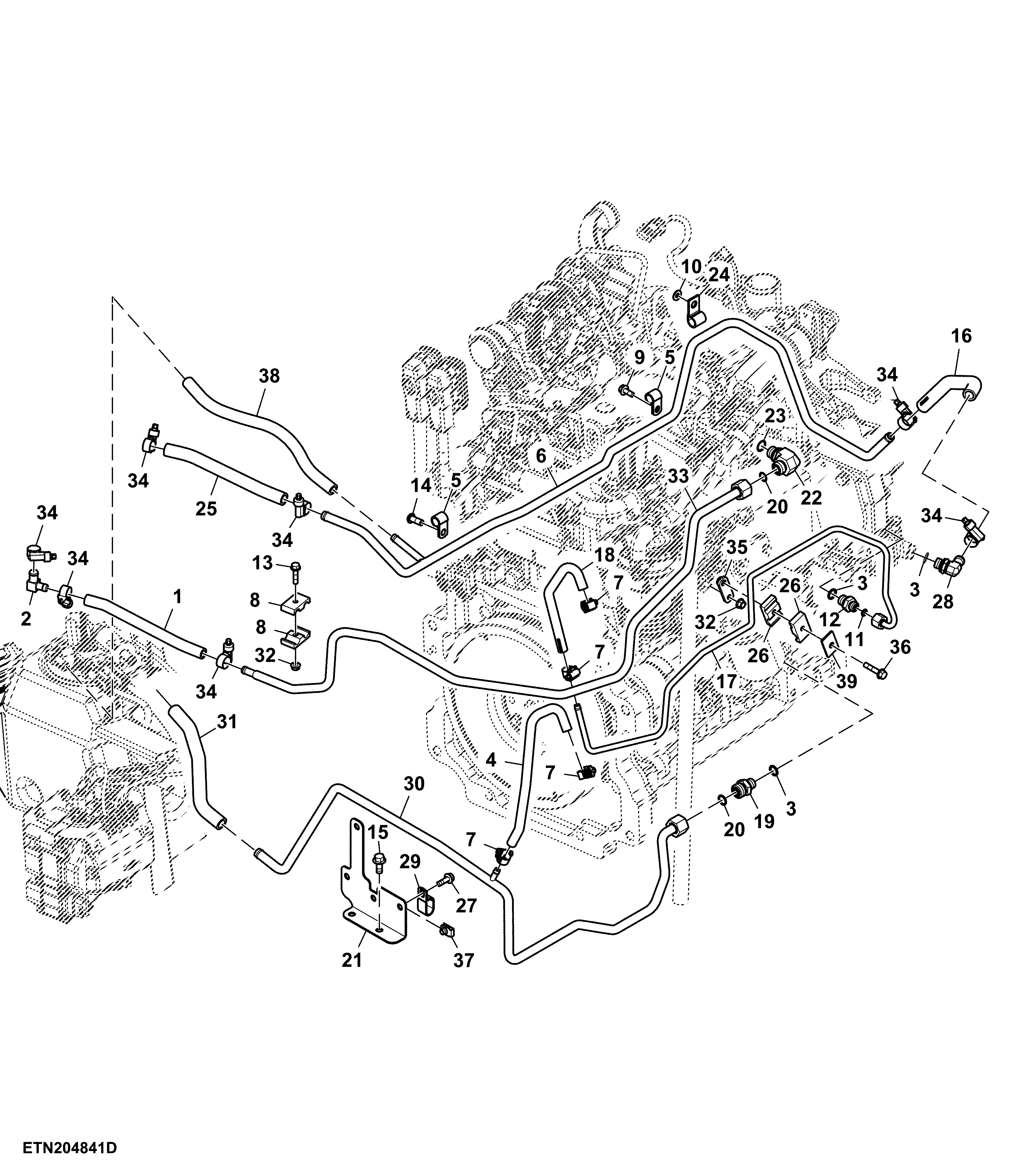

Открытый узел

Heater Coolant Lines, Cab

Heater Coolant Lines, Cab

Heater Coolant Lines, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Heater Coolant Lines, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	CTL 260 mm, MF TY22326
2	R133393	1	Elbow Fitting	-
3	51M7043	3	O-Ring	15.300 X 2.200 mm
4	SU36027	1	Hose	Formed Coolant
5	T76252	2	Clamp	-
6	SJ20172	1	Line	Coolant Return
7	TY22464	4	Clamp	-
8	H120847	2	Clamp	-
9	19M7866	1	Screw	M8 X 20
10	24H1290	1	Washer	21/64" X 3/4" X 0.035"
11	T77613	1	O-Ring	-
12	38H5012	1	Adapter Fitting	-
13	19M8291	1	Screw	M8 X 35
14	21M7572	1	Socket Head Screw	M8 X 20
15	19M7785	2	Screw	M10 X 25
16	SU36564	1	Hose	Formed
17	SJ23708	1	Line	Coolant Return
18	SU36028	1	Hose	Formed Coolant
19	38H5010	1	Adapter Fitting	-
20	T77932	2	O-Ring	-
21	SU55851	1	Bracket	Line Support SUB FOR SU36629
22	38H5018	1	Elbow Fitting	-
23	51M7045	1	O-Ring	19.300 X 2.200 mm
24	R125063	1	Clamp	-
25	-	1	Part 25	Cab Heater CTL 260 mm, MF TY22328
26	H109046	2	Clamp	-
27	19M7867	2	Screw	M8 X 25
28	AL116423	1	Fitting	-
29	AH97280	2	Clip	-
30	SJ20174	1	Line	DEF Tank Heater and Doser Coolant Supply
31	-	1	Part 31	DEF Tank Heater Coolant Supply CTL 309 MM, MF TY22328
32	14M7298	2	Flange Nut	M8
33	SJ27011	1	Line	Coolant Supply
34	R524513	7	Hose Clamp	-
35	SJ20734	1	Bracket	Line Support
36	19M8317	1	Screw	M8 X 40
37	M84971	2	Nut	-
38	-	1	Part 38	DEF Tank Heater Coolant Return CTL 400 mm, MF TY22326
39	H121168	1	Plate	-
