Front and Rear Wiring Harness, OOS, PowrReverser™ Plus (1/5)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7221	6	Bolt	M6 X 16
2	03M7269	1	Bolt	M6 X 35
3	14M7194	6	Nut	M6
4	14M7298	13	Flange Nut	M8
5	14M7303	8	Flange Nut	M6
6	14M7375	2	Flange Nut	M5
7	19M7502	2	Cap Screw	M5 X 25
8	19M7640	8	Cap Screw	M5 X 12
9	19M7775	1	Screw	M6 X 16
10	19M7865	11	Screw	M8 X 16
11	24M7027	2	Washer	5.300 X 10 X 1 mm
12	R266722	1	Bracket	-
13	R273101	3	Clamp	-
14	SJ40738	1	Wiring Harness	-
15	57M12128	2	Clamp	-
16	57M12136	2	Clamp	-
17	57M11580	1	Elec. Connector Accessory	-
18	57M11014	1	Elec. Connector Accessory	-
19	57M9437	2	Clamp	-
20	57M9435	2	Clamp	-
21	RE258807	6	Tie Band	-
22	57M9425	1	Clamp	-
23	57M10633	1	Elec. Connector Accessory	-
24	57M8908	1	Clip	-
25	R105388	2	Tie Band	-
26	R213663	1	Clamp	-
27	SU46065	1	Label	Load Center
28	57M8902	3	Clip	-
29	57M8903	1	Clip	-
30	SJ29250	1	Wiring Harness	Jumper
31	57M10497	1	Elec. Connector Housing	X-K18-A
31	57M8571	2	Elec. Connector Terminal	Cavity 1, 2
31	57M7938	2	Elec. Connector Terminal	Cavity 1, 2
32	57M7254	1	Elec. Connector Housing	X-K18-B
32	57M9712	1	Elec. Connector Accessory	-
32	57M10770	2	Elec. Connector Terminal	Cavity A, B
32	57M7258	2	Elec. Connector Seal	Cavity A, B

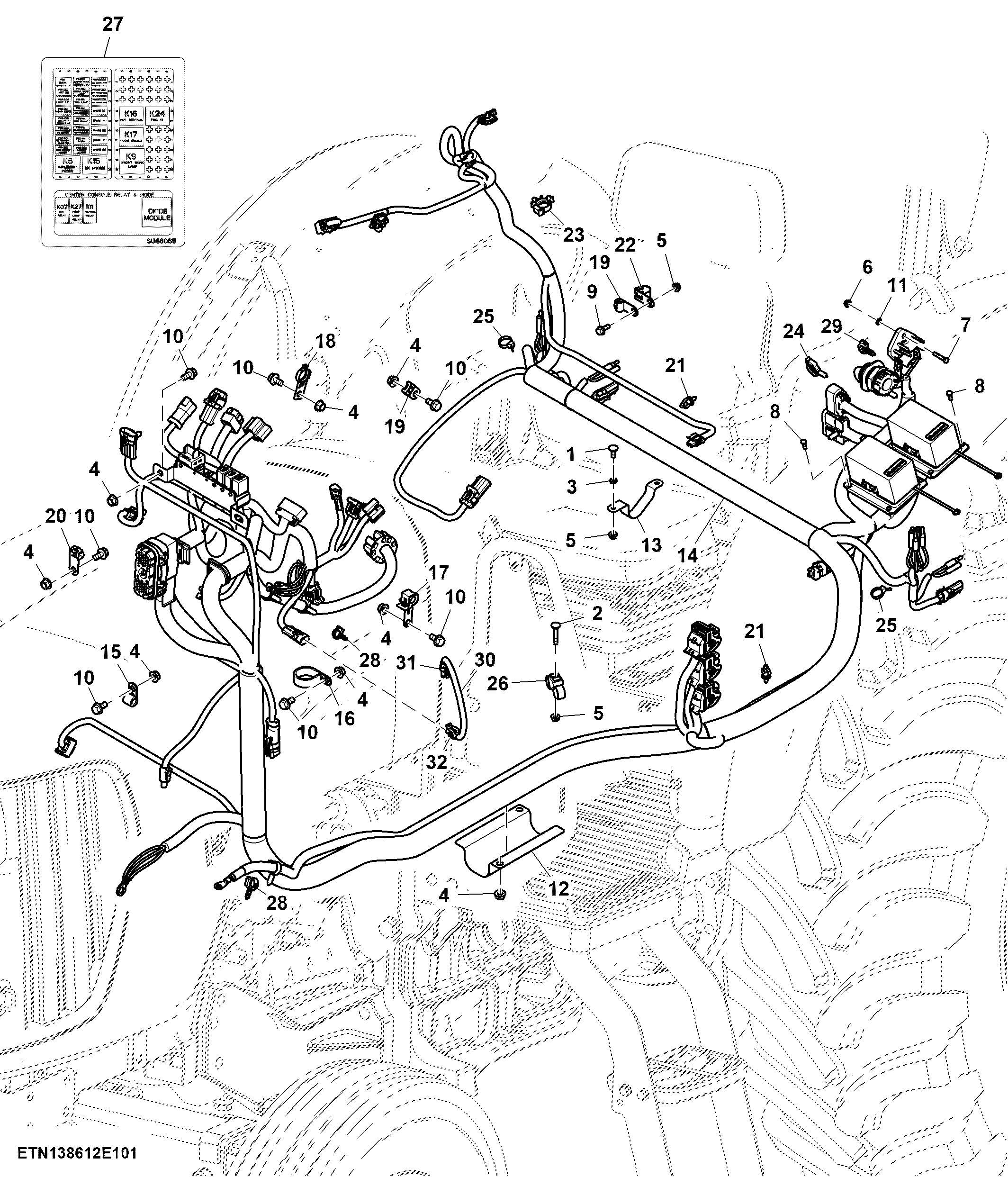

Front and Rear Wiring Harness, OOS, PowrReverser™ Plus (1/5)

Нет текстового описания
