Dual Rear SCV and Hydraulic Quick-Connect Coupler

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ16054	1	Selective Control Valve	-
2	SU54506	1	Support	SUB FOR SU33690
3	19M7402	3	Cap Screw	M10 X 25
4	24M7466	3	Washer	10.500 X 20 X 2 mm
5	SJ17609	1	Fitting	-
6	38H5019	3	Elbow Fitting	-
7	51M7047	4	O-Ring	23.600 X 2.900 mm
8	T77858	3	O-Ring	-
9	19M7786	4	Screw	M10 X 30
10	RE255758	4	Hyd. Quick-Connect Coupler	-
11	51M7045	4	O-Ring	19.300 X 2.200 mm
12	RE268228	1	Cap	Green
13	RE268229	1	Cap	Green
14	RE268230	1	Cap	Blue
15	RE268231	1	Cap	Blue
16	12M7135	4	Lock Washer	10 mm
17	14M7140	4	Nut	M10
18	SU40419	4	Stud	-

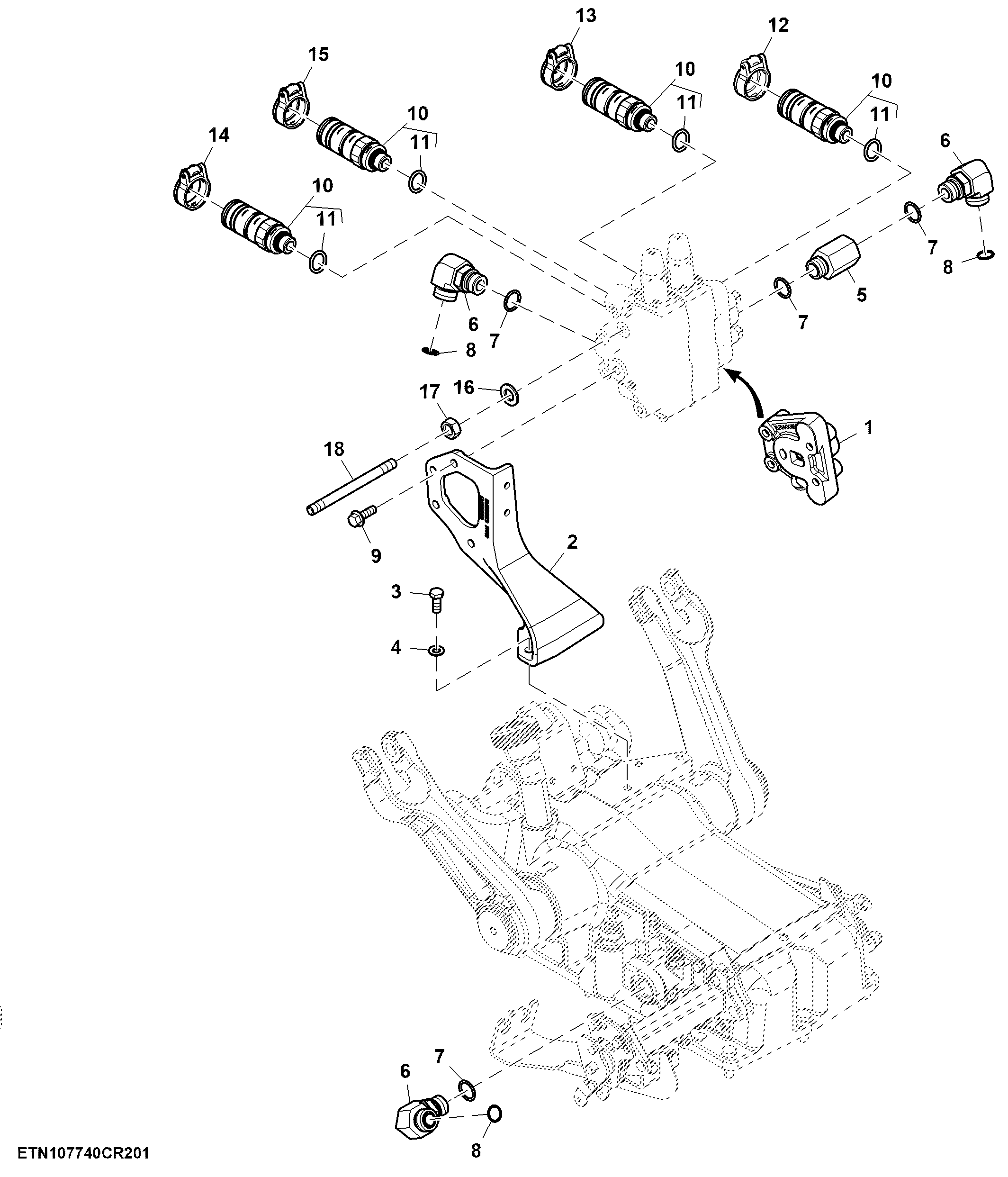

Dual Rear SCV and Hydraulic Quick-Connect Coupler

Нет текстового описания
