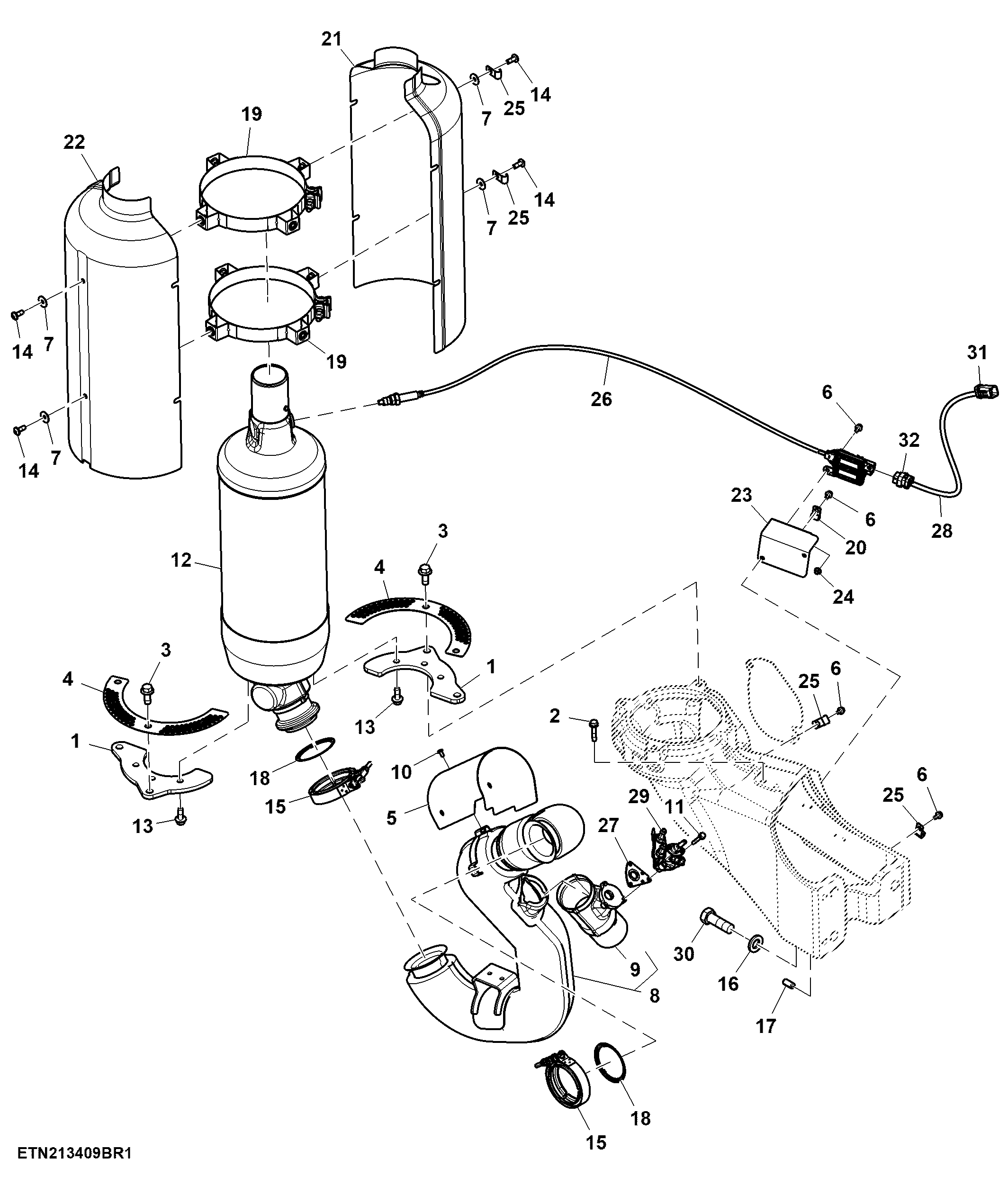

Catalytic Muffler, Vertical SCR, Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU55003	2	Plate	SCR Support
2	19M8317	2	Screw	M8 X 40
3	19M7789	4	Screw	M12 X 30
4	SU50139	2	Heat Shield	Lower
5	SU38645	1	Heat Shield	Upper
6	19M7774	6	Screw	M6 X 12
7	24M7260	8	Washer	8.400 X 24 X 2 mm
8	SJ28301	1	Exhaust Pipe	Decomposition
9	RE570711	1	Tube	Decomposition
10	19M8851	3	Screw	M6 X 12
11	R537624	3	Bolt	-
12	DZ102567	1	Converter	-
13	19M7785	6	Screw	M10 X 25
14	LVU17025	8	Screw	-
15	RE289839	2	Clamp	-
16	R94361	3	Washer	-
17	44M7119	2	Dowel Pin	-
18	R534036	2	Gasket	-
19	SJ21297	2	Clamp	-
20	AH87142	1	Clip	-
21	SU37457	1	Heat Shield	-
22	SU37456	1	Heat Shield	-
23	SU49312	1	Shield	NOx Sensor
24	14M7303	1	Flange Nut	M6
25	T13814	4	Clamp	-
26	DZ110621	1	Chemical Sensor	NOx Sensor
27	RE556879	1	Gasket	3 Layer
28	SJ28745	1	Chassis Wiring Harness	NOx SCR Module
29	RE560468	1	DEF Dosing Injector	-
30	19M9154	3	Cap Screw	M20 X 60
31	57M9790	1	Elec. Connector Housing	NOx SCR Engine Interface X5038
31	57M10603	2	Elec. Connector Terminal	Cavity 1, 4
31	57M9813	2	Elec. Connector Terminal	Cavity 5, 6
31	57M9814	2	Elec. Connector Cavity Plug	Cavity 2, 3
32	57M9787	1	Elec. Connector Housing	NOx SCR Sensor XA5507
32	57M10321	4	Elec. Connector Terminal	Cavity 1, 4, 5, 6
32	57M9814	2	Elec. Connector Cavity Plug	Cavity 2, 3

Catalytic Muffler, Vertical SCR, Cab
