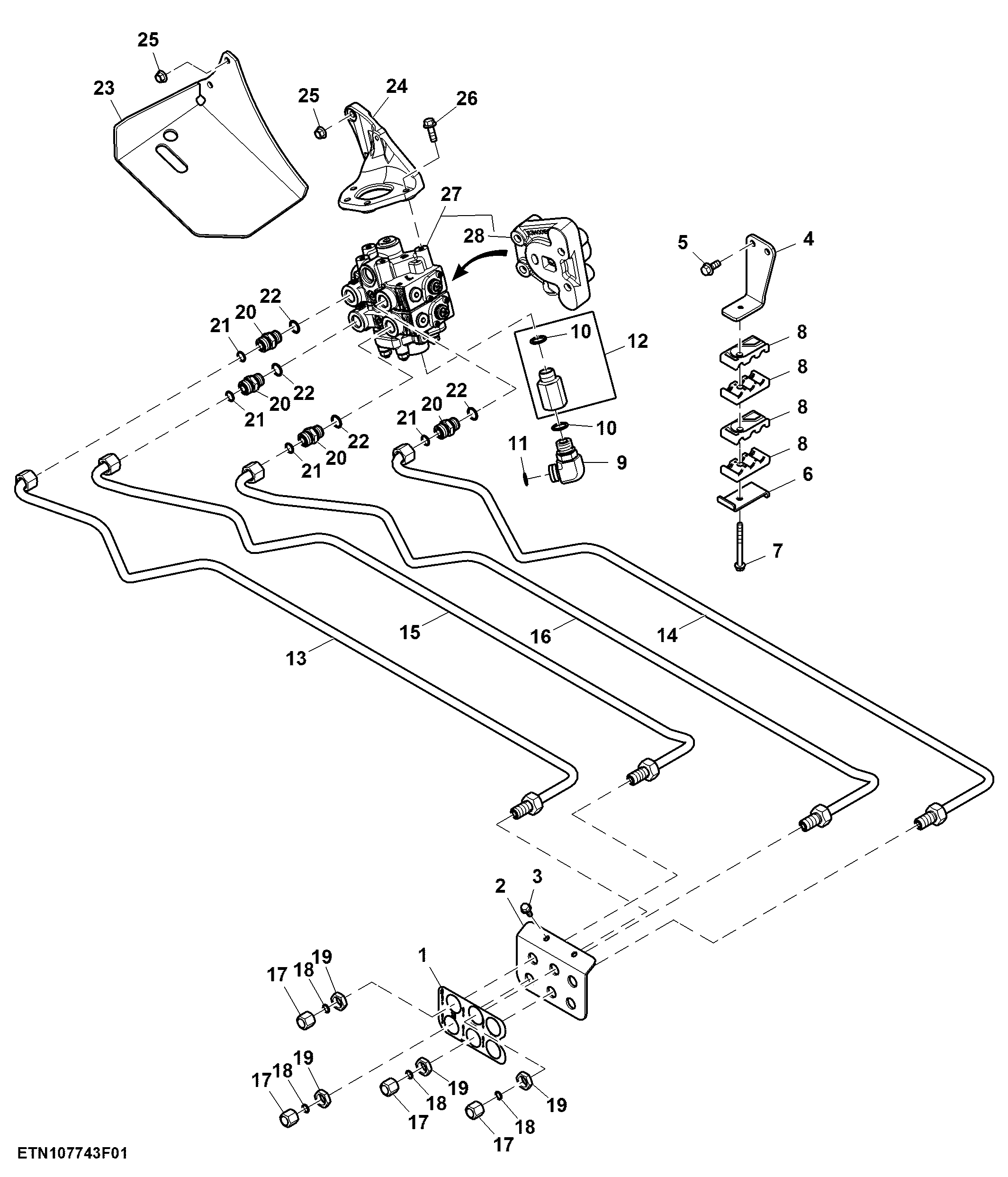

Oil Lines, Dual Mid Selective Control Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU41640	1	Label	Mid SCV
2	SU41707	1	Plate	-
3	19M7866	2	Screw	M8 X 20
4	SJ25942	1	Bracket	SUB FOR SJ23161
5	19M7785	2	Screw	M10 X 25
6	SU40465	1	Plate	-
7	19M7913	1	Screw	M8 X 90
8	W47663	4	Clamp	-
9	38H5019	1	Elbow Fitting	-
10	51M7047	2	O-Ring	23.600 X 2.900 mm
11	T77858	1	O-Ring	-
12	SJ17609	1	Fitting	-
13	SJ23165	1	Oil Line	-
14	SJ23164	1	Oil Line	-
15	SJ23163	1	Oil Line	-
16	SJ23162	1	Oil Line	-
17	38H1416	4	Fitting	-
18	T77857	4	O-Ring	-
19	T78716	4	Nut	-
20	38H5004	4	Adapter Fitting	-
21	T77932	4	O-Ring	-
22	51M7045	4	O-Ring	19.300 X 2.200 mm
23	SU36351	1	Shield	-
24	SU33692	1	Support	-
25	14M7296	4	Flange Nut	M10
26	19M7786	4	Screw	M10 X 30
27	SJ24783	1	Selective Control Valve	-
28	SJ16054	1	Selective Control Valve	-

Oil Lines, Dual Mid Selective Control Valve

Нет текстового описания
