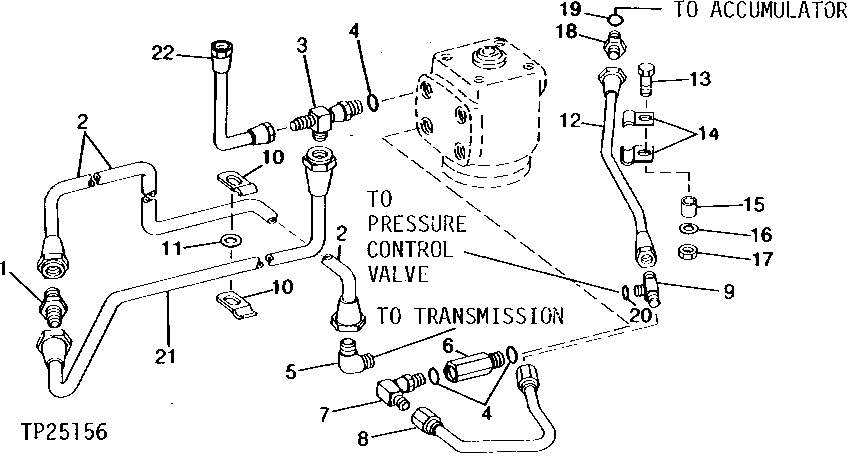

STEERING VALVE HYDRAULICS (SERIAL NO. 238503- ) [01G25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R50201	1	FITTING	-
2	AT46815	1	OIL LINE	STEERING RETURN, LOWER
3	AT46808	1	TEE FITTING	-
4	R26375	3	O-Ring	-
5	U45538	1	ELBOW FITTING	90°
6	AA35560	1	Check Valve	(SUB FOR AT42137)
6	AT79012	1	CHECK VALVE	(SUB FOR AT58695)
7	AT46806	1	Elbow Fitting	90°
7	AT58158	1	ELBOW FITTING	90°
8	AT46802	1	OIL LINE	-
8	AT45498	1	HYDRAULIC HOSE - FABRICATE	1/2" X 279 MM (11") X 1/2"
9	AR49789	1	TEE FITTING	-
10	R42357	2	CLAMP	-
11	24M7096	1	Washer	0.413" X 0.709" X 0.063"
12	AR50514	1	OIL LINE	ACCUMULATOR PRESSURE
13	19H2633	1	Cap Screw	3/8" X 1-1/2"
14	R57549	2	Clamp	-
15	28H1518	1	Washer	0.493" X 0.675" X 5/16"
16	12H304	1	Lock Washer	3/8"
17	14H812	1	NUT	3/8"
18	R36742	1	COUPLING	-
19	R26287	1	O-Ring	-
20	R26286	1	O-Ring	-
21	AT46814	1	OIL LINE	STEERING RETURN, UPPER
22	AR44635	1	OIL LINE	(BLEED)
22	AT46813	1	LINE	(BLEED)

STEERING VALVE HYDRAULICS (SERIAL NO. 238503- ) [01G25]
