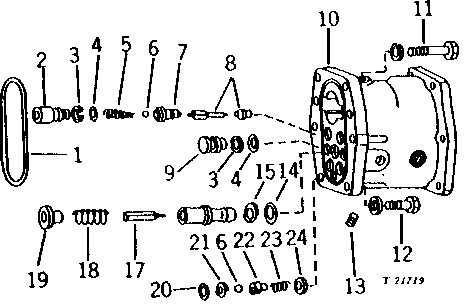

STEERING VALVE HOUSING, CONTROL VALVE AND METERING SHAFT (SERIAL NO. -238502) [01G10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R34733	1	WASHER	(A)
2	R41724	4	PLUG	-
3	R32588	6	Back-Up Ring	(A)
4	R459R	6	O-Ring	(A)
5	R26565	4	COMPRESSION SPRING	-
6	400R	5	Ball	-
7	R59083	4	VALVE	(SUB FOR R28124)
8	AR49536	2	SHAFT	METERING, UPPER, WITH GUIDE
8	AR49535	2	SHAFT	METERING, LOWER, WITH GUIDE
9	R34131	2	Plug	-
10	AR43809	1	HOUSING	(MARKED R43962 OR R45811)
11	19H1990	4	Cap Screw	HS, SAE 8, 1/2" X 2-1/4", (SUB FOR R48784)
11	12H301	4	Lock Washer	1/2"
12	12H301	2	Lock Washer	1/2"
12	R48783	2	CAP SCREW	1/2" X 1-5/8"
13	15H558	1	Pipe Plug	1/8"
14	B2762R	1	O-Ring	(A)
15	R26546	1	BACK-UP RING	(A)
16	R34123	1	VALVE SEAT	-
17	R42661	1	SEAT	-
18	R26151	1	SPRING	-
19	R34122	1	STOP	-
20	A4365R	1	O-Ring	(A)
21	R34129	1	Back-Up Ring	(A)
22	R44254	1	GUIDE	-
23	R44256	1	SPRING	-
24	R44255	1	WASHER	-
..	AR39585	1	KIT	STEERING PISTON, CYLINDER AND VALVE ASSEMBLY OVERHAUL

STEERING VALVE HOUSING, CONTROL VALVE AND METERING SHAFT (SERIAL NO. -238502) [01G10]

Нет текстового описания
