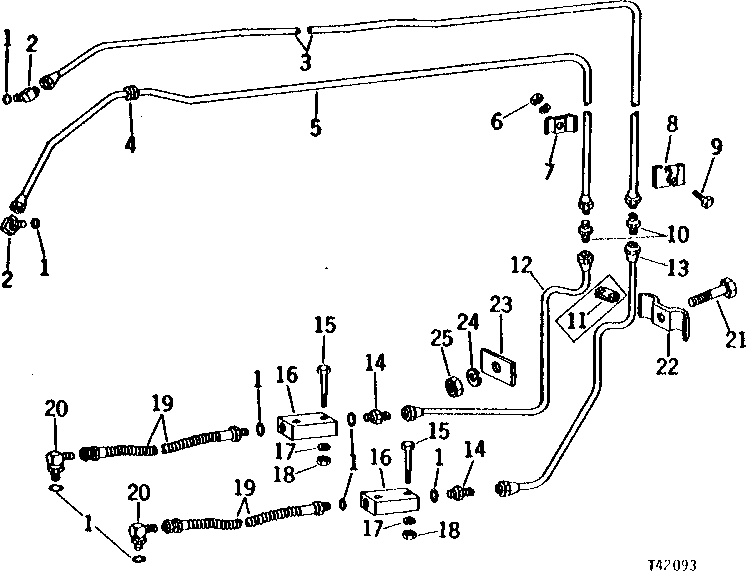

STEERING CYLINDER OIL PIPES AND HOSES [01G14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	8	O-Ring	-
2	AN113929	2	Elbow Fitting	45°, ADJUSTABLE, (SUB FOR AT46804)
3	AR41739	1	OIL LINE	STEERING CYLINDER TOP, R.H.
3	AT46810	1	OIL LINE	STEERING, R.H.
4	R41439	1	Grommet	-
5	AR41740	1	OIL LINE	STEERING CYLINDER TOP, L.H.
5	AT46811	1	OIL LINE	STEERING, L.H.
6	14H786	1	Nut	1/4"
6	12H302	1	Lock Washer	1/4"
7	R27323	1	CLAMP	-
8	R30375	1	CLIP	-
9	19H1948	1	Cap Screw	1/4" X 3/4"
10	R27095	2	Fitting	-
11	R26418	1	GROMMET	-
12	AR31535	1	OIL LINE	STEERING, CYLINDER BOTTOM, L.H.
13	AT34846	1	OIL LINE	STEERING CYLINDER, BOTTOM, R.H.
14	R27212	2	Fitting	-
15	19H2549	3	Cap Screw	3/8" X 1-7/8"
16	R32300	2	FITTING	-
17	12H304	3	Lock Washer	3/8"
18	-	1	Part 21	FLEXIBLE, OIL, STEERING, CYLINDER
19	AR47514	2	HYDRAULIC HOSE - FABRICATE	(SUB FOR R32319, THIS APPLICATION)
20	AT35121	2	Elbow Fitting	90°, ADJUSTABLE, (SUB FOR AR26725)
21	19H1948	1	Cap Screw	1/4" X 3/4"
22	R27323	1	CLAMP	-
23	U40479	1	STRAP	-
24	12H302	1	Lock Washer	1/4"
25	14H786	1	Nut	1/4"
