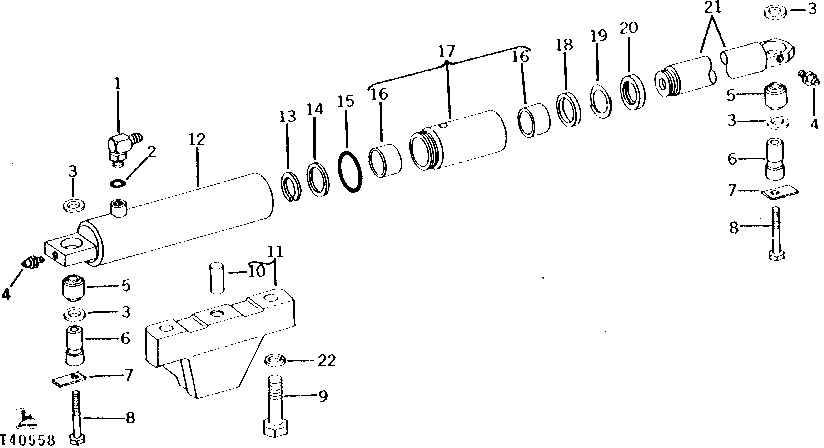

STEERING CYLINDER AND SUPPORT [01G19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT35121	1	Elbow Fitting	(B) 90°, ADJUSTABLE, (SUB FOR AR26725)
2	R26448	1	O-Ring	-
3	24H448	4	Washer	25/32" X 1-1/8" X 0.090"
4	JD7759	2	Lubrication Fitting	(B) STRAIGHT, 1/8"
5	AR30016	2	Bushing	SELF-ALIGNING
6	R76513	2	PIN	(SUB FOR R30917)
7	R30920	2	PLATE	-
8	19H2553	2	Cap Screw	3/8" X 2-5/8"
9	19H2599	2	Cap Screw	5/8" X 2-1/2"
10	R26277	1	DOWEL PIN	-
11	AR34833	1	BRACKET	-
12	AR30166	1	CYLINDER	(B) (SINGLE ACTING)
13	A562R	1	SNAP RING	(B)
14	24H1512	1	Washer	(B) 1-13/32" X 2" X 0.032"
15	R30916	1	O-Ring	(A) (B)
16	R30912	2	BUSHING	(B)
17	AR30017	1	EXTENSION	(B)
18	R77413	1	SEAL	(A) (B) (SUB FOR R30913)
19	R46410	1	WASHER	(A) (B)
20	AR30018	1	SEAL	(A) (B)
21	AR30019	1	PISTON	(B)
22	12H294	2	Lock Washer	5/8"
..	AR31944	1	KIT	STEERING CYLINDER OVERHAUL
..	AR30013	1	CYLINDER	-

STEERING CYLINDER AND SUPPORT [01G19]
