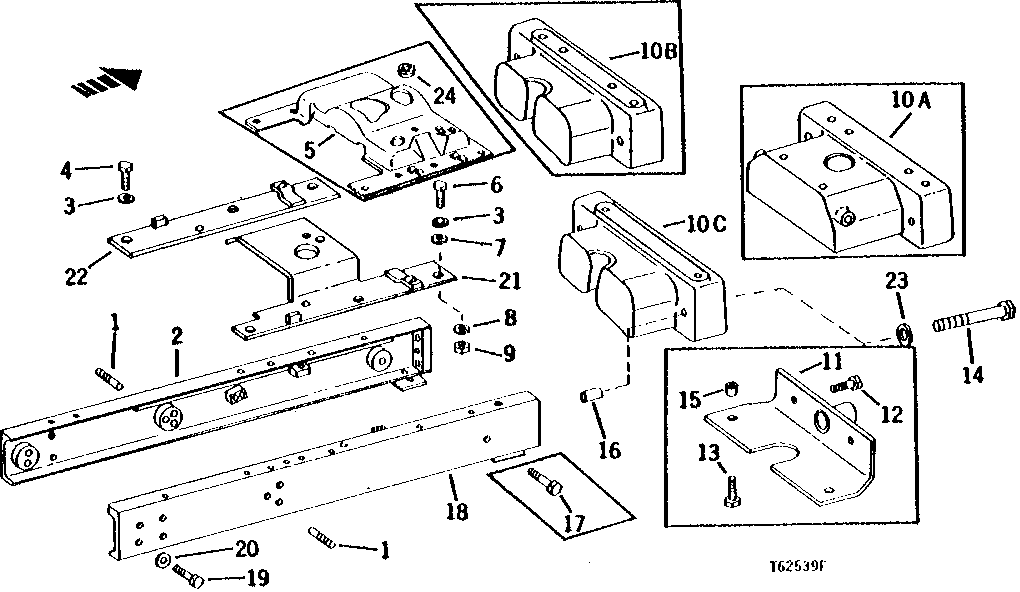

SIDE FRAME, FRONT FRAME AND FRAME PLATE [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R41522	2	STUD	-
2	AT33336	1	FRAME	SIDE L.H.
3	12H301	6	Lock Washer	1/2"
4	19H2472	4	Cap Screw	1/2" X 1"
5	AT54790	1	PLATE	(SUB FOR AT33279) (ALSO ORDER U15091)
6	19H1792	2	Cap Screw	1/2" X 1"
7	24H1341	2	Washer	17/32" X 15/16" X 0.060"
8	12H301	2	Lock Washer	1/2"
9	14H1040	2	Nut	1/2"
11	AT32951	1	SUPPORT	FRONT
12	19H1425	2	CAP SCREW	3/4" X 2-3/4"
13	19H2706	2	Cap Screw	5/8" X 2"
14	19H3174	2	Cap Screw	5/8" X 5-1/4"
15	F3515R	2	BUSHING	-
16	R26277	4	DOWEL PIN	-
17	19H3057	2	Cap Screw	1/2" X 2-3/4"
18	AT33337	1	FRAME	SIDE, R.H.
19	19H3027	8	Cap Screw	3/4" X 3-1/2"
20	B3627R	8	WASHER	-
21	AT37587	1	PLATE	FRAME, R.H.
22	AT37586	1	PLATE	FRAME, L.H.
23	12H294	2	Lock Washer	5/8"
24	U15091	1	Grommet	(USE WITH AT54790)
10A	T34305	1	FRAME	FRONT
10B	T38757	1	FRAME	FRONT, (SUB AT55624)
10C	AT55624	1	FRAME	FRONT

SIDE FRAME, FRONT FRAME AND FRAME PLATE [02B24]

Нет текстового описания
