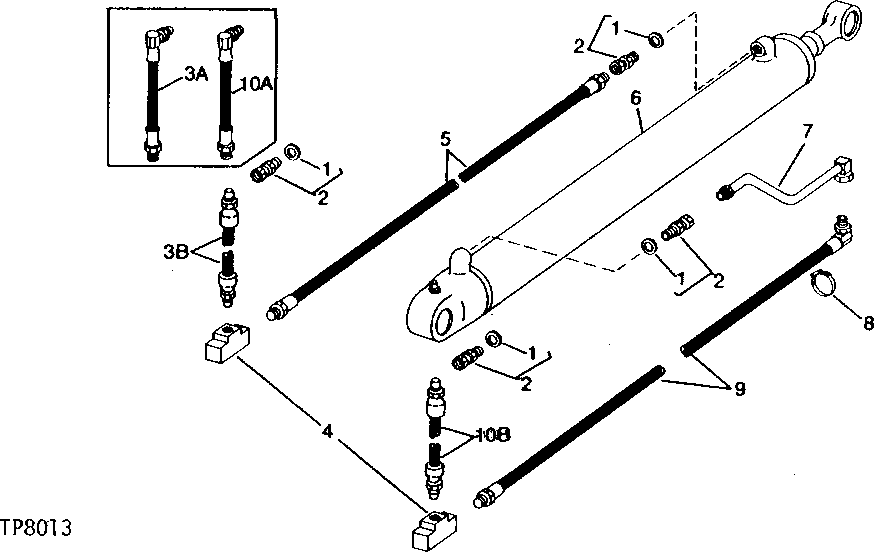

LOADER LEFT-HAND BOOM CYLINDER CIRCUIT [02H01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	4	O-Ring	-
2	AU11753	2	UNION FITTING	-
4	B28097	2	TEE FITTING	-
5	AT33075	1	HYDRAULIC HOSE - FABRICATE	3 429 MM LONG (1/2" X 135")
5	TY3013	1	HYDRAULIC HOSE	2 235.2 MM LONG (1/2" X 88") (SUB FOR AU10852)
6	AT33376	1	HYDRAULIC CYLINDER	-
7	AU42511	1	LINE	-
8	AR21839	1	Clamp	-
9	AU42522	1	HYDRAULIC HOSE	-
9	AT38568	1	HYDRAULIC HOSE - FABRICATE	-
3A	AU42518	1	HYDRAULIC HOSE	-
3B	AU11507	1	HYDRAULIC HOSE - FABRICATE	-
10A	AU42519	1	HYDRAULIC HOSE	-
10B	AU11507	1	HYDRAULIC HOSE - FABRICATE	-

LOADER LEFT-HAND BOOM CYLINDER CIRCUIT [02H01]

Нет текстового описания
